Антенна dtv 2 своими руками: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты

Содержание

простой комнатный вариант своими руками за 5 минут

Для приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

  • Небольшое расстояние до телевышки.
    В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
  • Отсутствие физических преград.
    На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
  • Наличие самого сигнала.
    Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

  1. Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
  2. В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
  3. Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

  • кусок коаксиального кабеля длиной 2,5–3 м;
  • нож;
  • маркер для разметки;
  • линейку;
  • штекер для подключения готовой антенны к телевизору или приставке;
  • 5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

  1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
  2. Оплетка и фольга отгибаются в сторону.
  3. Срезается внутренняя изоляция, зачищается центральная жила.
  4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
  5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
  6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
  7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
  8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
  9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
  10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
  11. На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Также дополнительно провод можно покрасить. Это необязательно, но поможет избежать помех из-за касания проволокой токопроводящих поверхностей. Дело в том, что высокочастотный сигнал распространяется в основном по поверхности проводника, и тут могут возникнуть ненужные наводки.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

Предыдущая

АнтеннаИнструкция по выбору антенны для цифрового телевидения

Следующая

АнтеннаИнструкция по подключению и настройке комнатной антенны

Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

    • Антенны для приёма «волнового канала».

    • Антенны принимающие «бегущую волну».

    • Рамочные антенны.

    • Зигзагообразные антенны.

    • Логопериодические антенны.

Антенны решётки

  • Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

    • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

    • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

  • Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

  1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
  2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
  3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

  • Две алюминиевые банки из под пива или другого напитка.
  • Метров пять телевизионного кабеля.
  • Штекер.
  • Два шурупа.
  • Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
  • Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

  1. Зачистите один конец кабеля и присоедините к нему штекер.
  2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
  3. Расплетите оплётку и скрутите её в шнур.
  4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
  5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
  6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
  7. Прикрепите банки на основание с помощью изоленты.
  8. Закрепите на основании кабель.
  9. Вставьте штекер в телевизор.
  10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

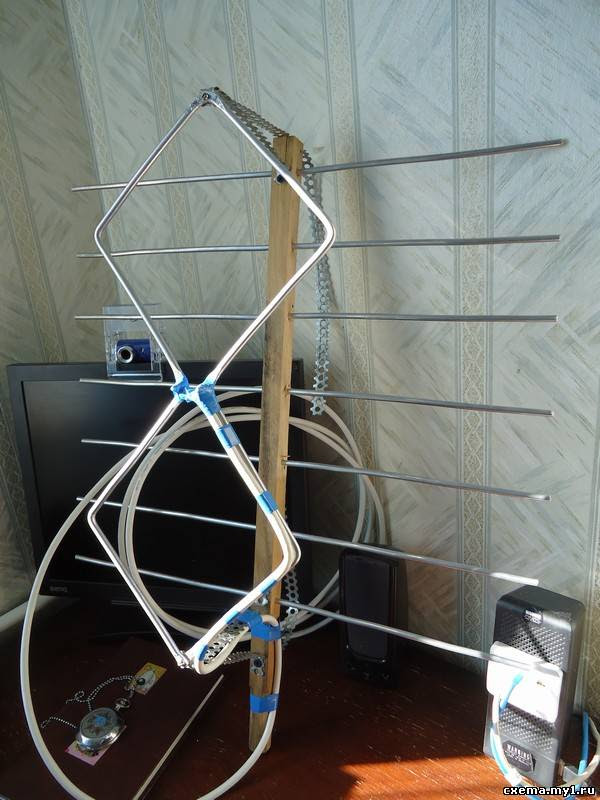

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

  • Медная проволока диаметром 3-5 мм.
  • Телевизионный кабель 3-5 метров.
  • Припой.
  • Паяльник.
  • Штекер.
  • Изоляционная лента.
  • Кусок пластика или фанеры для основания.
  • Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

  1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
  2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
  3. Отмерив нужную длину, откусите лишнее плоскогубцами.
  4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
  5. Загните очищенную часть под углом в 90 градусов.
  6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:



  • Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
  • Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
  • Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.




Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

  • Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
  • Потребляемый ток не более 20 миллиампер.
  • Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
  • Каскады имеют общий эмиттер.
  • Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
  • Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
  • Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

  • Антенный усилитель дециметрового диапазона 470-790 мегагерц.
  • Коэффициент усиления 30 дБ. при напряжении 12 вольт.
  • Потребляемый ток 12 миллиампер.
  • Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
  • Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
  • Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

ТВ-антенна биквадрат для приёма DVB-T2 телевидения | Лучшие самоделки

С переходом на цифровое телевидение формата DVB-T2 часто встаёт вопрос, какую антенну выбрать? Предлагаем Вам собрать самую простую ДМВ ТВ антенну «биквадрат» своими руками, также она ещё называется антенна Харченко. Она собирается очень быстро с доступных материалов обладая при этом достойными характеристиками, сравнимыми с заводскими комнатными антеннами которые идут с усилителем.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Чтобы собрать ТВ-антенну биквадрат нам понадобится:

  • Медная или алюминиевая проволока, диаметром 3-5 мм;
  • Телевизионный коаксиальный кабель 75 Ом;
  • Паяльник, олово, припой или флюс;
  • Плоскогубцы;
  • Изолента или пластиковые стяжки;
  • Термопистолет с клеевым стержнем;
  • Крышка от пластиковой бутылки (не обязательно).

Как сделать ТВ-антенну биквадрат для телевидения T2, пошаговая инструкция:

Шаг 1

Итак, берём медную или алюминиевую проволоку, лучше медную, так как она лучше паяется, для спаивания алюминия понадобится паяльная кислота или же флюс для пайки алюминия. На качестве приёма тип выбранного металла никак не скажется. Сгибаем его зигзагообразно как это показано на рисунке. Чтобы правильно выбрать длину каждой из сторон, существует формула в которую нужно вставить среднюю частоту вещания ваших станций, частоты приёма цифрового телевидения Вашего региона указаны на сайте цифрового ТВ в Вашей стране. Например, у нас в Киеве средняя частота вещания — 576 МГц, в Москве это 522 МГц.

Теперь вставляем эту частоту в формулу: 300000/ваша средняя частота/4 = сторона биквадрата в мм. Суть формулы: скорость света делим на среднюю частоту вещания = получаем длину волны. Для нормального приёма делим длину волны на 4 и получаем сторону биквадрата. В моём случае вышло 135 мм, значит внешние стороны биквадрата буду делать по 135 мм, а внутренние по 130 мм, так как по середине антенны должен быть зазор около 10 мм. То есть два квадрата в центре не должны перекрещиваться. Если Ваш провод в изоляции, то всю изоляцию снимать не обязательно, а только в центре, где будут припаиваться контакты от кабеля.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 2

Берём паяльник, желательно помощнее, например, на 100 Вт, флюс (лучше активный), и концы проволоки, в том месте где они сошлись спаиваем их (я начинал выгибать со средины антенны биквадрат и поэтому спайка будет в этом же месте), чтобы получился замкнутый контур.

Шаг 3

Теперь берём нужной длины коаксиальный антенный ТВ кабель, зачищаем конец кабеля, чтобы центральная жила выглядывала из изоляции на 1 см и столько же оплётки, главное при этом чтобы центральная жила не касалась оплётки, не было замыкания. Оплётку можно скрутить и залудить флюсом и припоем.

Припаиваем центральную жилу кабеля к средине антенны к одной из её сторон, а оплётку к другой стороне, как это показано на фото. Перед этим можно эти концы кабеля немного закрутить на проволоку, для более надёжного крепления.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 4

Можно в центр антенны, для большей надёжности вставить пластиковую крышку от бутылки, уложив в неё кабель и 4 исходящих луча антенны, прорезав в ней все необходимые углубления и отверстия и залить всё внутри крышки термоклеем. Кабель можно пустить вдоль одной из стенок антенны биквадрат притянув стяжками или изолентой.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Осталось приделать к другому концу кабеля штекер, воткнуть антенну биквадрат в приставку Т2 и пробовать принимать сигнал, при этом нужно подобрать место в квартире, где сигнал будет наилучшим и там повесить или поставить антенну.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Отметим, что антенна биквадрат должна быть расположена вертикально, то есть два квадрата должны находится друг над другом, а не рядом.

Простая антенна своими руками для цифрового тв

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

  • Волновые. Для приема волнового канала. Состоит из вибратора (активный элемент) и рефлектора с набором пассивных элементов. Вся конструкция установлена на общем основании — стреле. Рефлектор нужен для уменьшения уровня сигналов, которые пытаются зайти с сзади. Вибратор ловит основной сигнал, заходящий спереди антенны.
  • Бегущая волна. Состоит из стрежня — собирательной линии, на которой равномерно расположено несколько вибраторов.
    Все вибраторы активные и сложенный, аккумулированный сигнал поступает в собирательную линию.
  • Рамочные. Применяются, когда простых антенн недостаточно для уверенного приема. Широко распространено название «двойной квадрат». Характерной особенность является нетребовательность к настройке.
  • Логопериодические. Хорошо обеспечивают прием телеканалов в самом разном диапазоне частот: от метровых волн до дециметровых. Приходящую волну принимает ряд вибраторов. Начинают работать те, размеры которых приближаются к половине длины волны. Принцип действия аналогичен нескольким волновым аналогам, соединенным вместе.
  • Решеточные. Сложная система, которая состоит из одинаковых отдельных слабонаправленных антенн, распределённых в пространстве таким образом, что фазы пойманных сигналов одинаковы. За счет этого происходит многократное усиление сигнала.

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне. Формат такой передачи называется DVB — T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

  • Аккуратность в изготовлении. Точность приема должна исключать потерю мощности сигнала.
  • Должна быть расположена по оси идущей электромагнитной волны.
  • Обязательная ориентация по виду поляризации.
  • Должна быть защита от помех, которые совпадают по частоте. Это могут быть радиопередатчики, генераторы, электродвигатели.

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV, которые предлагают производители:

  • Комнатные. Способны принимать цифровой сигнал всего лишь до десяти километров от станции. На таком расстоянии сигнал может принять обычный длинный гвоздь, направленный в нужную сторону.
  • Тип «Ворон». Ловит сигнал на расстоянии до тридцати километров. Устанавливается снаружи помещений. Для нормальной работы необязательно направлять на источник сигнала.
  • Тип DIPOL 19/21−69. Уверенно ловит сигнал до пятидесяти километров. Устанавливается на возвышении около десяти метров и требует расположения строго на ретранслятор.

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

  • Две банки из-под пива, объемом семьсот пятьдесят или тысяча миллилитров каждая.
  • Телевизионный кабель коаксиальный (РК75).
  • Антенный штекер.
  • Скотч или липкая лента.
  • Отвертка.
  • Нож.
  • Кусачки.
  • Саморезы по металлу.
  • Дощечка или трубка пластиковая. Это будущее основание конструкции.
  • Линейка.
  • Надфиль.

После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

  • Проволока из меди с диаметром 3−5 миллиметров.
  • Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
  • Паяльник с припоем.
  • Скотч или изолента.
  • Штекер.
  • Болты для сборки.
  • Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

  • Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
  • Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
  • Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Антенны для телевизора своими руками

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема.

  1. Кабель зачищается с одной стороны и вставляется разъем.
  2. Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
  3. Лишняя часть кабеля откусывается.
  4. В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.
  5. Очищенная часть загибается под углом в 90 градусов.
  6. Настраивается телевизор . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть хорошим. Затем в пункте меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

  • телевизионный кабель;
  • коробочку;
  • нож;
  • рулетку;
  • фольгу;
  • клей;
  • скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель, который будет подключаться к телевизору.

  1. Конец кабеля примерно на 10 сантиметров очистить от изоляции. Для этого оплетку у основания нужно собрать и плотно закрутить, фольгу снять и оторвать.
  2. Отступив от оплетки около 1 сантиметра, аккуратно снять внутреннюю изоляцию кабеля. Делать это лучше по кусочкам с помощью ножа. В итоге должно получиться примерно 10 сантиметров очищенного кабеля.
  3. Снизу и сверху в углах коробки сделать дыры, через которые продеть кабель. Он должен пройти через коробку насквозь.
  4. Кабель укладывается по внешнему кругу одной из частей прикрепленной восьмерки. Он должен подойти к ее центру.
  5. Очищенная жила должна быть расположена так, чтобы ее начало легло на соседние с ней два края восьмерки.
  6. Кабель прикрепляется с помощью скотча.
  7. Теперь между собой надо скрутить большой конец от главного кабеля и два конца, около которых он лежит. Два оставшихся конца скручиваются с жилой.
  8. Все закрепляется скотчем.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

  • телевизионный кабель примерно в 3 метра длиной;
  • вешалку;
  • две жестяные банки, на которых обязательно следует сохранить кольца;
  • паяльник;
  • изоленту или скотч;
  • два небольших самореза.

В первую очередь следует подготовить кабель, убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки. К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке. Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик. Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель. В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

Антенна своими руками для приема цифрового телевидения стандарта DVB-T2

В начале я хотел бы вам сообщить, что никаких «цифровых» антенн не бывает. Подойдет любая ДМВ антенна, конкретно для Сочи, работающая в диапазоне 32 и 53 частотных каналов. Если вы живете в месте, где есть прямая видимость на сочинский телецентр, то подойдет и комнатная антенна (не выбирайте антенну со встроенным усилителем) и даже антенна, изготовленная, из куска телевизионного кабеля вам вполне подойдет, учитывая, что первый мультиплекс, вещаемый на 32 канале идет с превышением уровня по сравнению с уровнем второго мультиплекса на 53 канале, поэтому нашу штыревую антенну настроим на 53 канал.

Для этого берем кусок коаксиального кабеля RG-6 60-70см, один конец оконечиваем F разъемом и переходником для подключения в антенное гнездо телевизора. С другого конца оголяется центральная жила кабеля Из расчета, что 53 канал находится на частоте 730 мГц, а это приблизительно 41см, значит, оголяем 41 см центральной жилы (можно половину этого или даже четверть). Далее, с двух сторон скотчем закрепляем нашу антенну прямо на заднюю крышку нашего телевизора, антенна готова!

Не все жители г. Сочи живут в прямой видимости на телецентр, чем сложнее условия приема, тем с большим коэффициентом усиления потребуется антенна. Хочу предостеречь от неграмотного использования усилителей телевизионного сигнала, самый хороший усилитель это хорошая антенна, а если сигнала с вашей антенны нет, то и усиливать нечего. Мало того, усилителем можно испортить и то, что было в антенне. Дело в том, что весь город покрыт сетью вышек сотовой связи, а стандарт G-2 использует диапазон 900 мГц, который легко проникает в антенный усилитель, и приводит к интермодуляционным искажениям, не позволяющим нормально работать тюнеру DVB-T2, в результате чего телевизор пишет, «нет сигнала».

Чтобы, этого избежать применяют фильтры LTE, которые вырезают то, что выше 850 мГц. Первый мультиплекс не вызывает особых проблем с его приёмом, так как вещается со многих ретрансляторов города: Молдовка, Ермоловка, Казачий брод, Голицыно, Кепша, Кудепста, Мацеста, Дагомыс и десяток в Лазаревском районе.

Второй мультиплекс можно принимать только с телецентра Центрального района И ретранслятора села Веселое. Для приема сигнала удаленно от телецентра необходимо применять антенну с большим коэффициентом усиления 16-18 дБ и канальный усилитель 53 телевизионного канала. Скажу сразу, что в любительских условиях усилитель не собрать. А вот антенну, настроенную на 53й ТВ канал построить можно.

25-элементная антенна типа «волновой канал» состоит из четырех-элементного рефлектора, петлевого вибратора, двадцати директоров и траверсы. Элементы антенны изготовлены из проволки или трубок диаметром 4-5 мм, они крепятся любым способом к несущей стреле (траверсе), которая выполнена из прямоугольной трубки со стороной 20мм. Коэффициент усиления такой антенны достигает 17 дБ, угол раскрыва основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 28-30 градусов. При монтаже этой антенны необходимо предусмотреть возможность настройки антенны не только по горизонтали, но и по вертикали, потому что огибающая волна всегда идет сверху и пару децибел, которые можно выиграть в условиях слабого приема, не помешают. Антенный усилитель, желательно канальный (53 к) необходимо установить на мачте ближе к антенне. Согласуется антенна с кабелем спуска с помощью полуволнового U образного колена.

p.s. Статью писал мой отец, специально для Сочинцев :)

Простая качественная цифровая ТВ антенна своими руками

Аналоговое телевидение используется всё меньше и меньше. На территории США аналоговое ТВ перестало существовать 17 февраля 2009 года, с тех пор все обладатели старых моделей телевизоров должны пользоваться конвертером цифрового сигнала. В России аналоговые каналы частично заменены DVB T2, и количество аналогового сигнала уменьшается с каждым годом.

Сначала мы приобрели конвертер, и уже после этого узнали, что он должен работать со специальной антенной. Мы купили такую, как на фото, она идет с активным усилителем сигнала, работающим от адаптера 12 В. Я не сразу сообразил, что цифровой сигнал передают обычные УВЧ-антенны.

Мы живем примерно в 48 км от местных телебашен, такая антенна должна обеспечивать отличный прием сигнала. Но обязательно нужно, чтобы антенна была развернута в направлении телебашни. Без усилителя сигнала изображение будет распадаться на пиксели, или вообще сигнал пропадет (сообщение «No Signal» появится на экране), даже если просто кто-то пройдет на линии приема в соседней комнате.

Хороший вариант – установить антенну на чердаке, но у нас одна из башен установлена под углом 45° по часовой стрелке к остальным башням, что затрудняет дальний прием ДВБ Т2.

Телевизионная антенна для цифрового телевидения лучшего качества вышла у меня практически задаром своими руками.

Шаг 1: Приступаем к изготовлению антенны

Отрежьте две алюминиевых полоски 3х17 см, я использовал для этого алюминиевые банки. Чтобы получить полоску нужной длины, мне пришлось отрезать также часть донышка банки. Продумайте, как вы будете резать эту часть банки, если у вас нет других вариантов достать алюминий.

Шаг 2: Закрепляем алюминиевые полоски

Обе пластины крепим на рейку для обрешетки, во внешних концах предварительно просверлив отверстия под обойные гвозди. Между соседними концами пластин оставьте расстояние 2,2 см. Соответственно, длина обрешетины должна быть 38 см.

Шаг 3: Присоединяем двухпроводной кабель

Разделите двухпроводной кабель 300 Ом (шнур от антенны) на два провода и каждый из них соедините с пластинами, закрепив винтом. Присоедините согласующий трансформатор комплексного сопротивления или адаптер для антенн 75-300 Ом.

Шаг 4: Убираем натяжение

Так как проводки двухпроводного кабеля, соединенные с алюминиевыми пластинами, рано или поздно сломаются из-за того, что они перекручены и провод постоянно тянет их вниз, я решил снизить давление на них. Изолента, намотанная на место разделения проводов из кабеля и их крепления к пластинам, не даст проводам перекручиваться.

Шаг 5: Устанавливаем рейку на подставку

Я хотел установить рейку так, чтобы алюминиевые пластины всегда были обращены в сторону телебашен. Из-за того, что провод антенны достаточно упругий, рейку нужно было зафиксировать. Для фиксации рейки я просверлил в ней отверстие с обратной от пластин стороны, и установил в отверстие штырь для опоры.

К выходу цифрового конвертера подключите адаптер 75-300 Ом, конвертер подключите к телевизору. Запустите сканирование частот, чтобы конвертер нашел доступные каналы. Попробуйте устанавливать цифровую антенну для телевизора в разных местах, располагая ее и горизонтально, и вертикально, чтобы найти наилучшую зону приема для просмотра.

Оказалось, что моя самодельная антенна работает куда лучше, чем купленная в магазине (фото под заголовком статьи), она не так зависит от ориентирования на вышки, изображение не распадается на пиксели и не теряет сигнал. Также сигнал не пропадает, если кто-то проходит на линии приема.

Шаг 6: Усиление сигнала

Добавить пассивный усилитель сигнала (то есть не требующий питания) можно установив параболический рефлектор из алюминия. На рисунке алюминиевые пластины антенны (красные) отдалены от рефлектора. Вы можете придумать и сделать свои чертежи расположения рефлектора и пластин телеантенны.

Шаг 7: Делаем параболический рефлектор

Параболическая кривая – линия, равноудаленная от данной прямой и данной точки. Вам нужно на широком столе из бумажных листов склеить большой лист. Если вы будете чертить фломастером, то можно использовать газетный лист, и лучше использовать красный или другой яркий цвет, чтобы он отличался от типографской краски. Вдоль нижнего края проведите прямую. Посередине проведите перпендикулярную ей прямую. Отметьте фокус на расстоянии 35,5 см от вертикальной прямой. Расстояние между фокусом и нижней прямой полностью на ваше усмотрение, но не забудьте, что от него зависит размер вашего рефлектора. Отметьте точку посередине между фокусом и нижней прямой. Это будет первая точка на вашей параболической кривой.

Отрезки В всегда перпендикулярны нижней прямой. Отрезки А идут под разными углами, так как соединяют фокус с вершиной отрезка В. Используйте две масштабных линейки и угольник. Отметьте точки в месте пересечения двух масштабных линеек при одинаковых значениях на них. Чем больше точек вы отметите, тем ровнее будет изгиб вашего рефлектора. Сложите лист пополам, чтобы обвести параболу на правой стороне листа.

Параболический рефлектор отражает попадающие на него сигналы в одну точку, тем самым усиляя их.

Мощная современная самодельная антенна HDTV: 7 шагов (с изображениями)

Телевизионные антенны существуют уже много лет — и люди пробовали всевозможные неприглядные вещи, чтобы «исправить» их или заставить работать лучше — от прикрепления металлической одежды ангар из алюминиевой фольги! Я понял, что это не работает, и я не хочу тратить деньги на новые неисправные антенны. Иногда лучший способ исправить что-то — это Сделай сам !!!

Много месяцев назад я решил отказаться от кабельного телевидения.Моя местная кабельная компания убедила меня платить 10 долларов в месяц за местные каналы — это казалось нормальным. Антенны, казалось, ушли в прошлое — даже не думал о том, чтобы попробовать их использовать. Итак, прошло несколько месяцев, и прекрасная кабельная компания подняла цену на мой местный канал до 35 долларов в месяц; смешно для нескольких каналов. Я избавился от него и купил антенну. У первого почти не было канала — и у него был ужасный прием. Зря потратил деньги на вторую, которую использовал некоторое время. Но, если бы мой кот подошел к окну, каналы не работали бы.Мне пришлось бы постоянно двигать эту штуку, чтобы попытаться получить прием — даже тогда она бы погасла много раз. Я покрыл его алюминиевой фольгой, и это выглядело безумно и ужасно — и это не помогло. Очень хотелось посмотреть Masterchef!

Итак, я поискал в Интернете и нашел информацию о том, как сделать современную антенну HDTV из картона и алюминиевой фольги. Я сказал об этом своему отцу, и он сначала рассмеялся, но после того, как он услышал о моем, он хочет, чтобы я сделал его одним из них! Я прочитал массу комментариев от людей, которые сделали этот тип антенны, и они были в восторге от того, насколько она лучше, чем их дорогая антенна за 70 долларов! Итак, я должен поблагодарить и отдать должное парню, который создал этот дизайн здесь — большое вам спасибо за то, что поделились этим с миром! Вы также можете получить шаблон там. Инструкции были отличными, но я плохо разбираюсь в электронике, и то, что я смог это сделать, означает, что это просто! Я надеюсь, что мой путеводитель и фотографии помогут тем, кто похож на меня, и которым нужно еще больше разбираться. Я старался делать много четких снимков.

Прежде чем мы начнем, я просто хочу сказать, что после подключения этого устройства, даже не помещая его высоко или в каком-либо определенном направлении или особом месте — у меня появилось больше каналов, чем я когда-либо принимал на этом телевизоре. У меня больше каналов, чем было, когда я заплатил за них кабельной компании! Все они кристально чистые — мне это нравится! Кроме того, не забудьте повторно сканировать каналы после подключения — это также увеличило количество каналов, которые я получил.

Как исправить плохой прием ТВ с помощью самодельной антенны HDTV

Примечание. Этот пост был первоначально опубликован 14 августа 2019 г. Мы публикуем его снова, потому что считаем, что сейчас хорошее время, чтобы изучить бесплатные и дешевые варианты программирования HDTV, а у вас может быть немного времени.

Практически все в современном телевидении стало меньше и лучше. Телевизоры, игровые консоли и даже устройства для потоковой передачи тоньше и мощнее. Однако есть одна область, где меньше — не лучше, и это антенны.

Может показаться логичным, что технология продвинулась до того, что небольшая антенна толщиной с бумагу, прикрепленная к внутренней стене, может выполнять ту работу, которую когда-то делали телевизионные кроличьи уши или опоры на крыше. Но если вам не посчастливилось жить в счастливом связке сильных сигналов, ваша маленькая антенна не сможет бросить вызов физике расстояния и частот, и вы упустите бесплатные каналы.

Могу я смиренно предложить радикальное решение: не покупать новую антенну (или три, как я) и не платить за кабельное телевидение или пакет для прямой трансляции.Вместо этого создайте дешевую, странную, но очень эффективную четырехфутовую антенну, возможно, с уже имеющимся оборудованием. С различными настенными антеннами, которые я пробовал, я получил 15 каналов и только две основные сети HD. С помощью антенны, которую я построил за 30 минут в субботу и потратив примерно 15 долларов на материалы, я перескочил на 35 каналов и все пять основных сетей региона в формате высокой четкости (с лучшим изображением и звуком).

Если у вас есть место, где можно спрятать эту антенну, желательно выше в доме, или если вы не возражаете, чтобы ваша работа была видна, вы получите действительно эффективную комнатную антенну.Вы можете пропустить коаксиальный кабель от антенны к телевизору (или двум, с разветвителем) и смотреть прямую трансляцию HD-телевидения. Вы можете установить телевизор на свой компьютер или ноутбук с USB-тюнером. Или вы можете настроить домашнюю сеть для просмотра ТВ практически на любом устройстве с помощью сетевого тюнера, такого как HDHomeRun. Эта штука, которая выглядит как опора с веб-сайта теории заговора, работает так же, как и любая антенна, которую вы можете купить в магазине, но лучше.

Давайте прикрутим проволоку к деревянной доске, улучшим прием и перестанем покупать новое оборудование, чтобы смотреть телевизор, который мы можем получить бесплатно.

Что вам понадобится

Принадлежности

  • Деревянная доска одинарная . По крайней мере, 3 фута в длину и более 1,5 дюйма в ширину. На самом деле это может быть что угодно, главное, чтобы оно было достаточно глубоким, чтобы в него можно было сверлить короткие шурупы. Наш видеохозяин использует сосновую доску размером 3 x 1. Но старый добрый 2х4, вероятно, самый дешевый.
  • Проволока медная, алюминиевая или стальная. Другие металлы, скорее всего, подойдут, но убедитесь, что он не имеет покрытия или оболочки, а его толщина составляет от 8 до 14.Купите по крайней мере 20 футов, для защиты от болванов. Вы можете использовать вешалки для крыльев, если на них нет покрытия.
  • 10 маленьких винтов. Убедитесь, что они недостаточно длинные, чтобы пробить доску. №6 — это то, что Джакомо использует в видео.
  • 10 шайб, с отверстием, достаточно большим, чтобы можно было пропустить резьбу винта, но не настолько маленьким, что головка винта может пройти. Если вы покупаете новые винты и шайбы, вы можете получить такой же размер (как # 6)
  • Балун / трансформатор. Технически «согласующий трансформатор от 75 до 300 Ом», возможно, вы помните это со времен ламповых телевизоров, видеомагнитофонов и Nintendo. Он имеет два контакта и подходит для коаксиального кабеля. Это хороший и дешевый пример.
  • Коаксиальный кабель. Длина зависит от того, как далеко будет находиться антенна от телевизора или тюнера.

Инструменты

  • Кусачки . Подойдет практически любой.
  • Плоскогубцы . Желательно игольчатый.
  • Шуруповерт / дрель. Если вы не готовы проделать долгую работу с отверткой.
  • Рулетка и маркер.

Дополнительно

  • Антенный усилитель или усиленный разветвитель. Если вы подключаете кабель к более чем одному телевизору или устройству, купите усиленный разветвитель , стандартный коаксиальный разветвитель ослабит сигнал. Если вам нужно использовать много коаксиальных кабелей, около 50 футов или более, вам понадобится линейный усилитель , чтобы ваши сильные сигналы не ослаблялись на расстоянии.

Сборка антенны

Я научился делать самодельную антенну HDTV от Джона О’Брайена, который время от времени проводит семинары по перерезанию шнура в Библиотеке инструментов University Heights и стремится распространиться по всему Буффало, штат Нью-Йорк. (Небольшое раскрытие: я являюсь членом совета директоров Awesome Buffalo, которая предоставила грант проекту О’Брайена).

О’Брайен провел много исследований о том, как сделать хорошую антенну HDTV и использовать ее с пользой. Он сказал мне, что одна из этих самодельных антенн с четырьмя парами «усов» антенн похожа на гирляндное соединение четырех плоских антенн друг с другом.Плоские антенны часто имеют одну среднюю пару антенн или две маленькие пары. Он рекомендовал это видео от ведущего телеканала CBC Джакомо Панико из Оттавы как хорошее руководство для тех, кто не может полететь в Буффало для его мастерской (но, серьезно, отличные крылья, чудесные парки, Ниагарский водопад того стоит, зайдите). В видео вы шаг за шагом проведете процесс сборки, но я опишу его здесь.

Начиная ближе к верху, отметьте две точки винта на расстоянии 1,5 дюйма друг от друга. Отмерьте доску на девять дюймов, затем поместите еще две точки: 1.5 дюймов друг от друга. Теперь другая мера: 4,5 дюйма для следующего набора, затем еще 4,5 дюйма и, наконец, 9-дюймовый зазор для последнего набора.

Наденьте шайбу на каждую отмеченную точку, затем слегка ввинтите в каждую точку, но не до конца. Оставьте достаточно места, чтобы под шайбу поместился провод.

Отрежьте кусок провода длиной около 30 дюймов или немного больше, если вы купили его много. Посмотрите эту часть видео. Начиная с любого нижнего винта, ваш провод перейдет к следующему винту, пройдет через следующие два винта, а затем снова перейдет к самому верхнему винту с другой стороны.Повторите это для другой стороны, , за исключением: для одного из проводов в каждой точке пересечения требуется небольшая дуга, чтобы один провод мог проходить под другим, не касаясь. Посмотрите эту часть видео.

А теперь пора сделать «усы». Каждый из них представляет собой 19 дюймов проволоки, согнутой посередине в форме буквы V, так что каждая сторона имеет длину 9,5 дюйма, а концы находятся на расстоянии 4,5 дюйма друг от друга. Вот где вы могли бы использовать вешалки для одежды из разогнутой проволоки, если их разрезать. Восемь усов подходят под шайбы, за исключением среднего набора, который вы резервируете для балуна между антенной и кабелем.Вы хотите, чтобы усы и сквозные провода соприкасались друг с другом под мягким токопроводящим давлением стиральной машины. Прикрутите каждую.

Последний шаг — установка каждого зубца балуна под одну из шайб в среднем наборе винтов, а затем завинчивание, чтобы закрепить его. Дважды убедитесь, что кончики ваших усов расположены на расстоянии 4,5 дюйма друг от друга (как внутри пар усов, так и между парами усов), и что провода, пересекающие друг друга на доске, не соприкасаются.

Эти диаграммы (часть первая, часть вторая, оба PDF-файла) подробно описывают измерения и правила. Они немного не согласны с нашим любезным канадским видео-инструктором, который призывает к 5,5 дюйма между бакенбардами. Вы можете поэкспериментировать, чтобы увидеть, кто правее, но, скорее всего, это не будет иметь большого значения.

Размещение и подключение антенны

Mad Max

Лучше всего разместить антенну как можно выше внутри дома, но при этом на небольшом расстоянии от телевизора.В противном случае вам придется найти некоторые компромиссы.

Лучше всего для приема в вашем доме лучше, потому что сигналы, которые улавливает эта антенна, находятся в пределах прямой видимости. Чем выше положение, тем меньше мест, где другие здания и сооружения могут препятствовать прохождению сигнала. Поместите его рядом с окном, но по возможности избегайте окон с металлическими сетками. И не кладите его на улицу, потому что дерево и голая медь не выживут.

В какую сторону вы указываете эту штуку? Ах, теперь это может быть сложно.Введите свой адрес в TV Fool, AntennaWeb или попробуйте оба варианта (я считаю, что AntennaWeb легче визуализировать, но у TV Fool больше данных). Вы увидите углы передачи на антенну. Иногда все каналы, которые вам наиболее дороги, приходят с одного направления. Иногда вам не хватает внешнего канала, чтобы добраться до него. В противном случае вам придется разработать стратегию и использовать компас (или приложение для телефона с компасом), чтобы направить переднюю часть антенны вместе с винтами и усами в сторону наилучшего сочетания сигнальных линий.

Вы можете обернуть доску фольгой и поместить ее за антенной, чтобы захватывать и отражать сигналы обратно на антенну с определенного направления, но это отсекает сигналы, которые могут достигать вашей антенны сзади. Используйте это только в крайнем случае.

После того, как у вас будет хороший старт для позиционирования, подключите коаксиальный кабель к балуну. Подключите кабель к телевизору или тюнеру. Большинство работающих в наши дни телевизоров имеют коаксиальный порт и возможность поиска встроенных каналов высокой четкости. Если на вашем телевизоре их нет, вам понадобится блок цифрового преобразователя (который не совпадает с приставкой кабельного телевидения). Какой бы тюнер вы ни использовали, вкрутите кабель, найдите каналы и немного понаблюдайте за некоторыми из них.

В отличие от аналогового приема, который применялся в прошлом, цифровые сигналы HDTV не являются нечеткими, если они слабые. Вместо этого они периодически обрезаются, оставляют на экране «артефакты» по мере движения изображения или вообще не появляются с ошибкой «слабый сигнал» на экране. Отрегулируйте антенну, повторите сканирование и повторите оценку. Небольшие изменения угла могут иметь большое значение — я сделал одно изменение на 10 градусов и потерял около 15 каналов.Найдите надежную комбинацию, которая вам нравится, а затем закрепите антенну под этим углом.

Ваша стойка регистрации не всегда будет такой, как вы ее настроили. Все, от осадков до сигналов LTE и солнечных пятен, может повлиять на мощность различных каналов. Но обычно это намного лучше, чем более дорогая настенная антенна, и вы можете смотреть телевизор, снятый вами с помощью собственной изобретательности. Это крутое чувство.

ТВ-антенна, которую можно сделать из уже имеющихся дома

Люк Баума • 7 марта, 2019

если (has_post_thumbnail ($ post_id)):?> endif; ?>

Телевизионная антенна — отличный способ получить множество HD-каналов, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов. Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна с зажимом для бумаг

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

Антенна вешалки для одежды

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете выпрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитные слои вокруг жилы коаксиального кабеля примерно на ¼ дюйма от конца (я имею в виду, будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, вы получаете то, за что платите. Если вы не получаете прием, который, по вашему мнению, должен иметь самодельная антенна, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем районе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

10 простых планов самодельных телевизионных антенн, чтобы сэкономить ваши деньги

Вы устали скучать по любимым шоу или смотреть одно и то же снова и снова? Мы собрали эти 10 простых планов DIY TV антенн , которые сделают ваше время и дни стриминга еще более увлекательными.Вы, должно быть, слышали о возможности создания собственной самодельной антенны с возможностью HDTV для улавливания и потоковой передачи некоторых цифровых наземных сигналов. Это не только звучит как хорошая идея, но также позволяет сэкономить деньги. Эти дешевые, простые и быстрые в сборке планы телевизионных антенн своими руками могут в значительной степени увеличить время и качество потоковой передачи вашего канала.

С нашими простыми самодельными планами антенн HDTV вы также можете выбирать между внутренней или внешней телевизионной антенной.Хотя известно, что наружные антенны улавливают более сильный сигнал, с внутренними антеннами также связаны некоторые плюсы. Например, вам не нужно взбираться на крышу и управлять направлением антенны. Итак, подведем итоги. Доступ к комнатным антеннам проще. В любом случае, используйте наши различные виды самодельных антенн HDTV и побалуйте себя потоковой передачей каналов высокой четкости и никогда не пропустите свои любимые шоу.

1. Современная самодельная мощная антенна HDTV

Вы устали оплачивать дорогостоящие счета за кабельное телевидение и ждать, пока ваш провайдер кабельного телевидения серьезно отнесется к жалобам? Соберите себе эту современную DIY HDTV-антенну из картона и алюминиевой фольги, что также сэкономит ваше время и деньги. Вам понадобится несколько футов картона, режущий материал, алюминиевая фольга, сверло, шурупы и шайбы. Instructables

2. ТВ-антенна для труб из ПВХ, сделанная своими руками

Кто знал, что трубы из ПВХ могут быть такими универсальными? Для использования даже в идее ТВ-антенны своими руками! Эта трубчатая телевизионная антенна из ПВХ предназначена для 11-го канала УКВ и 16-го канала УВЧ-диапазона. Эта двойная складная двухполюсная антенна может превзойти любые другие кабельные службы, которые у вас были. cromwell intl

3. Самодельная ТВ-антенна своими руками

Используя медные трубки, трубы из ПВХ и минимальные строительные инструменты, сделайте себе эту простую ТВ-антенну DIY .И самое лучшее в нем то, что конструкция довольно проста и полностью совместима с цифровым телевидением. Instructables

4. Самодельная телевизионная антенна за 20 долларов для повышения мощности сигнала

Если вас не устраивает слабый сигнал вашей нынешней телевизионной системы. А вот и самодельная телевизионная антенна за 20 долларов, обеспечивающая самый надежный уровень сигнала. Таким образом, вы можете сделать это, просто используя пенопласт и медную ленту. Macgyverisms

5. DIY HDTV-антенна за 3 доллара США

Вот идея, чтобы сделать просмотр вашего канала и просмотр ТВ более увлекательным, добавив больше фактора HD! Ознакомьтесь с инструкциями по установке DIY HDTV-антенны за 3 $ в магазине Dollar.Это наверняка станет большим хитом в доме! squawkfox

6. Домашняя домашняя телевизионная антенна

С этими планами самодельных телевизионных антенн , которые теперь захватывают рынок, есть много преимуществ, связанных с ними, таких как экономия ваших денег и лучшие результаты без каких-либо затрат. Одна из лучших особенностей комнатной антенны — это то, что она не забирается на крышу, чтобы задать правильное направление! Оцените эту простую в изготовлении комнатную антенну, чтобы повысить качество и количество каналов! инструкции

7.

Как сделать цифровую телевизионную антенну

Как сделать телевизионную антенну, не потратив ни единого доллара? Возьмите в руки сосновую доску, медную проволоку, шурупы с головкой для дерева, согласующие трансформаторы, изоленту и многофункциональные инструменты для создания этой супер крутой цифровой телевизионной антенны DIY . У Leatherman есть полное пошаговое руководство, которое проведет вас через весь процесс. leatherman

8. DIY HDTV-антенна за 5 долларов

Назовите что-нибудь лучше, чем получение БЕСПЛАТНОЙ потоковой передачи каналов HD! Способ сделать потоковое вещание на ТВ более увлекательным.Плюс совсем неплохо выглядит. Даже с декором не испортишь. Этот учебник DIY TV антенны поставляется с подробным видео, которое проведет вас через шаги. awesomejelly

9. Как собрать антенну HDTV

Эта антенна HDTV не только супер дешевая в изготовлении, но и обещанная мощность ее сигнала составляет от 88 до 99. Если вы ищете все эти преимущества в ваша антенна HDTV, это очарование. Получите перечень комплектующих УХФВТВАНТЕННА

10.ТВ-антенна своими руками для каналов HD и SD

Для изготовления ТВ-антенны своими руками вам понадобится манильская папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с разъемом F, резак или нож, степлер и прозрачная упаковочная лента. Установите самодельную цифровую телевизионную антенну и работайте, чтобы наслаждаться потоковой передачей HD-каналов по эфирным каналам! aruljohn

Счета за кабель действительно высоки и расходуют бюджет! Возможно, вам не хватает бесплатного телевизора . Сделайте самодельную антенну из обрезков проволоки и пиломатериалов!

Вывод:

Итак, что вы думаете? Мы уверены, что ни одна из идей DIY TV антенн не казалась более сложной для сборки или понимания.Но есть ли еще больше причин отказаться от оплаты счета за кабельное телевидение, не так ли ?! Зачем переплачивать, если вы можете сделать это сами! Некоторые медные провода, панели, алюминиевые листы или другие минималистичные инструменты могут творить чудеса. ТАК, счастливого стриминга, ребята!

Быстрый способ проверить качество приема — антенна не требуется!

Вот способ проверить, можете ли вы принимать телевизионные сигналы цифрового вещания. Вы можете сделать это, даже если у вас нет антенны и вы не хотите покупать ее прямо сейчас. Обратите внимание, что это всего лишь тест, а не постоянная установка!

Перед тем, как начать, введите свой почтовый индекс в Поиск станций, чтобы узнать, какие каналы доступны в вашем регионе.Если у вас есть зеленые или желтые каналы, вы можете продолжить. Если у вас есть только красные каналы или нет, значит, в вашем районе нет телевизионных сигналов, и вы не сможете использовать антенну для приема телепередач. Но вы можете использовать недорогие услуги потокового телевидения, которые дешевле, чем кабельное.

Вам понадобятся три вещи:

1. Телевизор, способный принимать сигналы цифрового ТВ (DTV). Большинство телевизоров с плоским экраном, произведенных в 2006 году или позже, имеют эту возможность. (Для старых ламповых телевизоров потребуется преобразователь.)

2. Длина коаксиального кабеля. Этот кабель обычно белого цвета, а его концы выглядят примерно так:

Коаксиальный кабель

Возможно, этот кабель уже подключен к вашему телевизору. В таком случае отсоедините другой конец и оставьте конец подключенным к телевизору. Отвинтите кабель от того, к чему он подключен, повернув шестигранную манжету против часовой стрелки. В этом случае чем короче, тем лучше (в идеале — несколько футов).

3. Самодельная антенна. Подойдет любой кусок провода или кабеля, который не экранирован или не заземлен.Вот несколько примеров кабелей, которые могут работать как «быстрая и грязная» антенна:

  • удлинитель питания
  • шнур питания лампы
  • проволочная вешалка (со счищенной краской в ​​одной точке, чтобы она могла соприкасаться с коаксиальным кабелем)
  • кусок провода (несколько футов длиной)

Вот несколько типов кабелей, из которых не получится хорошая антенна:

  • USB-кабель (экранированный)
  • другой коаксиальный кабель (экранированный)
  • аудиокабели (RCA, инструментальный 1/4 ″ и т. Д.)Они экранированы)

А теперь давайте начнем!

Возьмите коаксиальный кабель и вкрутите его во вход КАБЕЛЬ / АНТЕННА на задней панели телевизора. Обычно к этому кабелю подходит только одна вилка. Если к нему уже подключен кабель, открутите его на другом конце и используйте для этого эксперимента.

На задней панели телевизора показано, где подключить антенный кабель

Другой конец коаксиального кабеля оставьте пока свободным.

Включите телевизор и перейдите в меню настройки, чтобы перевести телевизор в режим «Антенна» (в отличие от режима «Кабель»).Вот как это выглядит на моем Sony Bravia:

Выбор антенного входа на телевизоре

Затем перейдите к пункту меню на телевизоре, в котором написано что-то вроде «поиск каналов». Вот как это выглядит на моем телевизоре:

Поиск каналов

Теперь вам нужно перевести телевизор в режим сканирования каналов, при этом прикасаясь центральным проводником коаксиального кабеля к чему-то металлическому, чтобы он действовал как антенна. Лучше всего, если это сделает за вас кто-то другой, или вы можете запустить сканирование и быстро поднести коаксиальный кабель к импровизированной антенне.Не волнуйтесь, на моем телевизоре это не заняло 30 минут. Прошло минут 5-10.

Возьмите любой кусок провода, который вы используете в качестве антенны, и прикоснитесь металлической частью к центральному контакту другого конца коаксиального кабеля. Вот пример использования шнура питания:

Самодельная временная антенна для тестирования

Не прикасайтесь к внешней металлической части кабеля к импровизированной антенне, иначе она не будет работать как хорошая антенна. Прикасайтесь к антенне только центральным контактом кабеля!

Я должен подчеркнуть одну вещь: другой конец шнура питания НЕ должен подключаться к стене, иначе вы можете ударить себя током и повредить телевизор !! Просто позвольте другому концу быть свободным, не подключенным ни к чему.

Начните сканирование, удерживая импровизированную антенну за коаксиальный кабель. Большинство найденных каналов были в конце процесса сканирования, так что не сдавайтесь раньше!

Обратите внимание: эта антенна не предназначена для использования в качестве постоянной телевизионной антенны, потому что кому-то придется держать кабель, пока вы смотрите телевизор! Это просто тест, чтобы увидеть минимальное количество каналов, которое вы можете получить, чтобы вы могли решить, хотите ли вы попробовать бесплатное телевещание. Настоящая телевизионная антенна даст вам больше каналов.

Результаты

Если ваш телевизор обнаружил какие-либо каналы во время теста, поздравляем !! Вы — отключение кабеля !! Вы можете получать эфирное цифровое телевидение БЕСПЛАТНО!

Следующим шагом будет покупка настоящей антенны. Приведенная выше установка — это всего лишь эксперимент.

Наружная антенна обеспечит максимальное количество каналов. Однако, если вы хотите начать с комнатной антенны, я рекомендую Mohu Leaf (это то, что я лично использую).

Поскольку в этом тесте используется очень грубая антенна, вы можете получить значительно больше каналов, если купите настоящую антенну, такую ​​как Mohu Leaf.Даже если у вас всего несколько каналов, это хороший знак. Помните, это всего лишь быстрая и грязная «антенна» — примитивная и ни в коем случае не идеальная. Это просто способ проверить, все ли работает.

Если ваш телевизор не обнаружил ни одного канала, не обязательно все потеряно. Вы можете получить некоторые каналы, если приобретете настоящую комнатную антенну (которая стоит около 40 долларов) или наружную антенну на крыше / чердаке. Загляните в раздел моей антенны для получения дополнительной информации о том, какие типы доступны. Но перед покупкой проверьте «Поиск станций», чтобы узнать, какие станции доступны в вашем районе.

4 Что нужно знать перед покупкой антенны цифрового телевидения

Хотите смотреть телевизор бесплатно? Вы можете смотреть местные каналы без ежемесячной платы, купив антенну для цифрового телевидения.

Вот четыре вещи, которые следует учитывать, если вы думаете о покупке антенны.

1. Стоит ли покупать антенну для цифрового телевидения? Телевизионные антенны

позволяют принимать дополнительные каналы в вашем районе. Они особенно хороши, если вы хотите (или уже сделали) отрезать шнур.Эти прямые эфирные каналы могут включать ABC, CBS, FOX, NBC, филиалы PBS и независимые станции.

Эксперт по деньгам и футбольный фанат Кларк Ховард любит свою цифровую антенну за четкое изображение, которое он получает от нее на своем телевизоре. Посмотрите видео выше, чтобы получить еще больше информации от Кларка о телевизионных антеннах.

2. Типы цифровых антенн

Когда вы решите, что вам нужна антенна для цифрового телевидения, вам нужно будет выяснить, какая антенна вам нужна. Есть три основных типа антенн:

Комнатная ТВ-антенна

Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

Это самая простая в установке антенна, но она подойдет не всем. Этот тип обычно лучше всего подходит для городских районов, где близко расположены вещательные вышки.

Если вы хотите улучшить сигнал одиночной антенны цифрового телевидения, переместите ее ближе к окну или выше на стене.

У одного из членов команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней части телевизора с помощью липучки, чтобы не было видно.

Антенна Mohu Leaf

Телевизионная антенна на чердаке

Антенна на чердаке — это более крупное устройство, похожее на наружную антенну, но оно устанавливается на чердаке на установленной металлической опоре.

Процесс установки будет включать подключение антенны к проводке домашнего мультимедиа, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.

Основным недостатком является то, что кровельные материалы могут препятствовать четкому захвату каналов антенной.Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут отрицательно повлиять на способность вашего телевизора получать четкое изображение с антенны.

Наружная телевизионная антенна

Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих вдали от радиовещательных вышек. Как правило, наружная антенна дает домам в сельской местности лучшее изображение и наибольшее количество каналов.

Наружные антенны установить сложнее всего, так как вам придется забраться на крышу, чтобы закрепить устройство и заземлить проводку.Как и в случае антенн на чердаке, следуйте инструкциям и примите надлежащие меры предосторожности при установке наружной антенны.

3. Какая телевизионная антенна мне лучше всего подходит?

Лучший способ найти лучшую антенну для цифрового телевидения для дома — это посетить сайт AntennaWeb. Здесь вы можете ввести свой адрес и / или почтовый индекс и просмотреть рекомендации по использованию антенн от участвующих поставщиков Consumer Technology Association (CTA).

AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для своего кошелька.

Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться устаревшей, но сигналы, принимаемые антенной, сильно различаются в зависимости от местоположения. Ваши соседи, возможно, уже прошли путь проб и ошибок, чтобы найти телевизионную антенну, которая им нравится.

4. Сколько стоят цифровые антенны?

Сколько стоит антенна, зависит от типа антенны, которая нужна вам для приема нужных каналов.

Обычно одна телевизионная антенна стоит от 10 до 40 долларов, а антенны на чердаке и вне помещения — от 60 до 150 долларов.

При поиске на AntennaWeb вы можете найти надежных розничных продавцов, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

Последняя мысль

Цифровая антенна — это одноразовая покупка, которая может существенно повлиять на ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование антенны цифрового телевидения может облегчить переход.

Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!

Еще Кларк.com Истории, которые могут вам понравиться:

Как разделить эфирный антенный сигнал на несколько телевизоров

Последнее обновление: вторник, 13 апреля 2021 г.

Как я могу использовать одну антенну для нескольких телевизоров? Я покажу вам, как это сделать, в этой статье. В большинстве случаев в вашем доме может быть уже проложена проводка коаксиального кабеля. Если у вас ранее был установлен какой-либо тип кабельного или спутникового телевидения, вы, вероятно, сделали большую часть проводки за вас. Самое замечательное в использовании беспроводной антенны — это то, что вы можете подключиться к существующей проводке, чтобы подключить свою HD-антенну. Оттуда вы можете установить разветвитель для распределения сигнала на несколько телевизоров. Если в вашем доме нет существующей проводки, вам нужно будет прокладывать ее самостоятельно. Я тоже покажу вам, как это сделать.

Как разделить эфирный антенный сигнал на несколько телевизоров

Размещение разветвителя

После установки антенны и полной проводки в доме все коаксиальные кабели подойдут к центральной точке. В большинстве домов он находится в подвале или подсобном помещении.Это связка черных кабелей. Может быть полезно сначала определить, куда ведет каждый кабель. Как только вы это выясните, пометьте каждый кабель куском ленты. Например, метка может гласить «Спальня 1» или «Гостиная». Возможно, они уже были помечены электриком. Кабели уже могут быть подключены к разветвителю от вашего поставщика услуг кабельного телевидения.

Главный стек коаксиального кабеля

Пассивный или активный разветвитель

Большинство разветвителей, которые предоставляют кабельные компании, являются пассивными и не являются разветвителями с питанием. Возможно, вам лучше заменить его на сплиттер с питанием, если ваш второй телевизор находится на расстоянии более 150 футов. Это позволит вам еще больше усилить сигнал антенны. Если ваш второй телевизор находится далеко, в другой спальне, сплиттер с усилителем усилит сигнал для лучшего приема. Убедитесь, что не используете разветвитель для вашего интернет-маршрутизатора / модема. Ваша антенна должна быть отделена от этого сигнала, а не совмещена.

Использование существующих домкратов

Мой кабель от HD-антенны на чердаке
Затем подключили к розетке в подвал

На фото выше: мой кабель от HD-антенны на чердаке подключен к ближайшей розетке, которая подключается к разветвителю в подвале.

Антенна OTA на чердаке

В зависимости от того, где вы находитесь, антенна находится в ближайшей розетке. Моя антенна находится на чердаке, поэтому я подключил антенный кабель к ближайшей розетке в спальне наверху. Затем кабель проходит от этой настенной розетки до подвала и к центральной кабельной пачке. Теперь он становится моим антенным входным кабелем. Затем я поместил в эту область свой сплиттер / распределительный усилитель. Затем я подключил коаксиальный кабель от антенной розетки к входу разветвителя.Затем я определил, какие кабели в жгуте ведут к розеткам, в которых расположены телевизоры. Подключил каждый ТВ кабель к выходам разветвителя. Опять же, если у вас не установлены розетки, вам придется проложить новый коаксиальный кабель к каждому телевизору и центральному месту. Вам также необходимо будет подать питание на разветвитель и, в некоторых случаях, на антенну. Для определенных настроек пассивный разветвитель (без питания) будет работать, если длина вашего кабеля короткая, а усилитель антенны достаточно мощный.

Настройка разветвителя

ТВ вход

Разветвитель / распределительный усилитель

Вот сплиттеры, которые мы рекомендуем:

Разветвитель с питанием от сети

Мастер каналов CM3412 2-портовый усилитель-распределитель

2-портовый распределительный усилитель Channel Master CM3412 можно приобрести у следующих розничных продавцов:

eBay:

Мастер каналов CM3412 2-портовый усилитель-распределитель

Amazon:

Мастер каналов CM3412 2-портовый усилитель-распределитель

Пассивный (обесточенный) разветвитель

Разветвитель 2-полосного коаксиального кабеля Двунаправленный

Разветвитель для 2-полосного коаксиального кабеля можно приобрести у следующих розничных продавцов:

eBay:

Разветвитель 2-полосного коаксиального кабеля

Amazon:

Разветвитель 2-полосного коаксиального кабеля

Усилители с регулируемым коэффициентом усиления

Channel Master CM-7777HD ТВ антенный усилитель с регулируемым усилением

Я получил несколько комментариев от людей, говорящих, что сплиттер с питанием вызывает потерю сигнала из-за перемодуляции. Большинство мощных разветвителей обеспечивают усиление сигнала по принципу «все или ничего». Вы не можете контролировать усиление выходов. Телевизионный антенный усилитель Channel Master CM-7777HD может решить эту проблему. Это позволяет вам регулировать выходное усиление. Это может быть удобно, если вам нужно лишь немного усилить другие телевизоры. Это устройство будет хорошо работать с пассивным разветвителем. Просто поместите ТВ-усилитель Channel Master CM-7777HD между антенной OTA и пассивным разветвителем. Затем наберите свой выигрыш. Это может дать вам гораздо больше гибкости в настройке сплиттера.

Телевизионный антенный усилитель Channel Master CM-7777HD можно приобрести у следующих розничных продавцов:

eBay:

Channel Master CM-7777HD ТВ антенный усилитель

Amazon:

Channel Master CM-7777HD ТВ антенный усилитель

Интеллектуальный усилитель ANTOP с двойным выходом


Усилитель ANTOP Smart Boost также является хорошим усилителем с регулируемым усилением. Имеет двойные выходы. Что позволяет подключить основной телевизор и второе устройство.Он имеет регулируемый циферблат, который обеспечивает правильный баланс между приемом на ближнем и дальнем расстоянии. Он совместим со всеми типами антенн OTA. Усилитель ANTOP Smart Boost имеет встроенный фильтр для блокировки сотовых помех 3G / 4G. Смотрите наш полный обзор этого продукта здесь.

Интеллектуальный повышающий антенный усилитель ANTOP можно приобрести в этих магазинах.

ANTOP Веб-сайт:

Антенный усилитель ANTOP Smart Boost

Amazon:

Channel Master CM-7777HD ТВ антенный усилитель

Нужна помощь в выборе антенны.Нажмите на наши руководства ниже:

Прокладка собственного кабеля

Если вам не повезло с предварительной электропроводкой в ​​вашем доме, вы можете сделать это самостоятельно. На то, чтобы обвести проводку вокруг дома, может потребоваться некоторое время, но если вы делаете это сами, это не должно быть так сложно. Доступно несколько продуктов и инструментов, которые могут значительно упростить прокладку кабелей. Вам просто нужно определить, сколько кабелей вам нужно, сделав несколько измерений.Вот несколько инструментов, которые могут быть полезны при прокладке собственных кабелей.

RG6 Инструмент для обжима разъемов RG59

Этот обжимной инструмент позволит вам изготавливать собственные кабели нестандартной длины. Просто отрежьте кабель до необходимой длины. Используйте инструмент для снятия изоляции, чтобы подготовить кабель и обжать компрессионные разъемы RG6.

Коаксиальный компрессионный соединитель с блокировкой RG-6

Компрессионные соединители прикрепляются к концам кабеля. Они работают с обжимным инструментом.

Deluxe Инструмент для снятия изоляции с вращающегося коаксиального кабеля

Этот инструмент для снятия изоляции с кабеля позволит вам резать чисто и профессионально. Позволяет вашим компрессионным соединителям идеально подходить.

RG6 Кабельная проводка

Коаксиальный кабель со стандартным экраном

RG6. Просто отрежьте кабель до нужной длины.

Использование готового кабеля

Вы также можете использовать готовый кабель и бочки RG6, если не хотите делать свои собственные кабели.Это более простой процесс и требует меньше инструментов. Это может сработать лучше, если у вас короткие кабели.

Коаксиальный кабель (50 футов) с F-штекерными разъемами

Готовый коаксиальный кабель с уже подключенными разъемами.

Ствол / муфта соосного вала

Адаптер для удлинения кабеля позволяет соединить два коаксиальных кабеля вместе для увеличения длины.

Настенная пластина с 2-портовым домкратом Keystone

Вы можете закрыть все это настенной пластиной профессионального вида.

Вставка для трапецеидального искажения RG6

Просто вставьте коаксиальную вставку и готово.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Следующая запись

Рецепт пирог кефир: Быстрый пирог на кефире рецепт – русская кухня: выпечка и десерты. «Еда»

Чт Июл 15 , 2021
Содержание Пирог с черешней на кефире — рецепт с фотографиямиОписание рецепта — Пирог с черешней на кефире:Пирог с черешней на кефире: состав, калорийность и пищевая ценность на 100 гНемецкий рецепт пирога на кефиреПышный пирог на кефиреКрем из сметаныПирог на кефире с вареньем. Пошаговый рецепт с фотоСладкий пирог на кефире в […]
