Для осуществления второго варианта ,квартира должна обладать балконом. Здесь потребуется проволока такой же длины, или даже большей, для соединения телевизора и балконной зоны. Проволока зачищается с двух сторон, и одним концом вставляется в телевизор, а вторым прикрепляется на натянутые струны для белья. За счет этого метода не только добавятся каналы, а и изображение станет гораздо более качественным.

Самодельная антена для Т2 видео

Теперь вы знаете как сделать антенну для телевизора своими руками, осталось только прикрепить её и направить на излучатель сигнала.

Сделать антенну для цифрового телевидения своими руками. Антенна для Т2 — Своими руками — Разная аппаратура —

Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.

Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.

Самый простой способ сделать ТВ антенну

Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.

Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.

ТВ антенна из алюминиевых банок

Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.

Процесс изготовления баночной антенны

Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.

Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки.

Обратите внимание!

Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.

Для увеличения количества каналов, нужно использовать банки большего диаметра.

ТВ Антенна дециметрового и метрового диапазона

Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.

Порядок изготовления дециметровой антенны

Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки. Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.

Сборка платы

Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.

Схема сборки платы

Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.

Сборка конструкции ТВ антенны

Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.

ТВ антенна для цифрового телевидения своими руками

Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно. Для этого нам понадобятся следующие предметы: 1. Доска шириной в 7 см и длиной в 55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.

Для начала берем дощечку требуемого размера и делаем разметку по схеме:

Порядок выполнения конструкции

Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.

Завершающая стадия сборки антенны

Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку. Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.

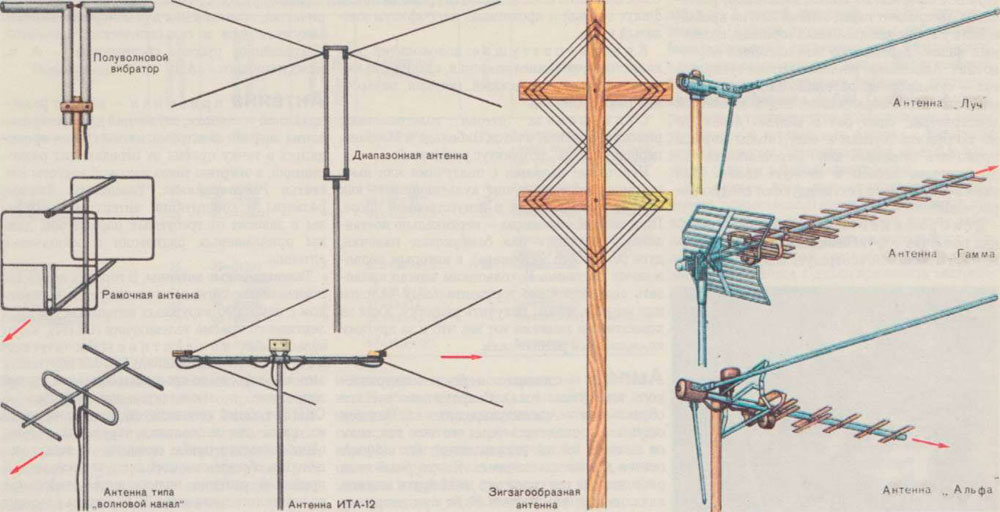

Рамочный волновой канал

Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.

Вконтакте

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

1.Телевизионная антенна ДМВ своими руками

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К антенне.

Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

2.Телевизионная антенна ДМВ «Народная» своими руками

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм. ,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

Антенна от пользователя Евген :
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат. Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

1. Для начала, берется деревянная рейка (подойдет и вешалка), которая будет служить опорой конструкции.
2. К рейке, при помощи скотча, крепятся пивные банки , на расстоянии около 6 сантиметров.
3. Далее, к банкам, крепится телевизионный кабель. Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
4. Последним этапом является крепление основы к мачте и настройке положения. Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
5. На установленные основы крепятся по 4 банки, параллельно друг друга.
6. При помощи медной пластины или проволоки, следует соединить банки, расположенные на одной стойке, далее, выполнить процедуру на другой.
7. Следующим этапом является монтаж стоек в одну конструкцию , следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
8. Осталось закрепить кабель в крайних точках соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах. Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

1. Длина трубок должна быть 276 мм – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
2. Следующий этап – это подготовка основы. Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
3. Далее, на ровной поверхности выкладывается макет антенны. Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
4. Следующий этап – сборка конструкции. Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
5. Сборка антенны завершена , остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера , крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
2. Следующим этапом является изготовления экрана , призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм. Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см. Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм. Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
3. Соединение кольца и петли выполняется следующим образом – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля. Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

Цифровое телевидение в наши дни продолжает распространяться с каждым днем. Провайдеры предлагают свои услуги в этой сфере, продавая дорогостоящие устройства. Однако можно «поймать» эфирное цифровое телевидение при помощи самодельной антенны.

Предлагаем посмотреть видео по изготовлению антенны:

Итак, нам понадобится:
— дециметровая антенна;
— калькулятор;
— антенный кабель;
— разъем для кабеля;
— линейка

Первым делом следует отметить, что для приема цифровых телеканалов необходим телевизор с поддержкой формата DVB-T2, в противном случае антенна не будет выполнять своего предназначения. Также следует уточнить, что провайдеры часто рекламируют так называемые цифровые антенны, которые якобы создании специально для приема цифровых телеканалов. Это не так, поскольку можно ловить такие каналы даже при помощи проволоки. С материалами и вводной частью разобрались, можно приступать к работе.

Теперь при помощи калькулятора и специальной формулы нам предстоит узнать необходимую длину нашей антенны. Формула предельно проста: 7500 нужно разделить на число частоты канала. У автора частота канала ровна 522000 кГц, то есть нужно разделить 7500 на 522. Получается 14.3 приблизительно. Округляем полученный после деления результат и получаем длину антенны в сантиметрах.

Если вы планируете принимать только аналоговые каналы, то вам потребуется мачта, высотой 4,5-6 метров, на которой потребуется закрепить 3 диапазонные антенны. Считается, что это довольно «дорогое удовольствие», т.к. без специалиста тут не обойтись. Если же Вы сразу нацелены на простой и удобный прием качественного цифрового вещания (DVB-T2), то Вам потребуется только 1 антенны ДМВ диапазона, т.к. вещание DVB-T2 цифровых пакетов (мультиплексов) ведется только в ДМВ диапазоне, а в самом пакете уже вещаются все каналы всех других диапазонов. В настоящее время в Москве цифровое эфирное вещание DVB-T2 ведется на каналах: 30 (мультиплекс 1), 24 (мультиплекс 2) , 34 (мультиплекс 3. Находится в режиме тестирования, некоторые телеканалы окончательно не определены) диапазона ДМВ (см. сетку частот). С января 2015 г. в Москве и Московской области включили третий мультиплекс (! ) на канале 34, программы в котором сейчас выбираются на тендерных условиях. Постояными программами 3 мультиплекса являются: Матч! Арена , Музыка Первого и Life news . Список программ, которые учавствуют в тендере, можно посмотреть . (! ) На канале 58 (770 МГц) с октября месяца 2016 г. ведется тестовое вещание сигнала сверхвысокой четкости (Ultra HD 4K). Сигнал может принять любой житель Москвы и ближайшего Подмосковья при наличии телевизора с поддержкой Ultra HD/DVB-T2/HEVC. Мультиплекс 1 Мультиплекс 2 Мультиплекс 3 канал 30 (546 МГц) канал 24 (498 МГц) канал 34 (578 МГц) Программы Программы Программы 1 канал Рен ТВ Матч! Арена Россия 1 Спас Моя Планета, Наука 2. 0 Бойцовский клуб Матч! СТС История, Мульт, Русский детектив, Русский бестселлер НТВ Домашний Страна, Сарафан 5 (Питер) ТВ 3 Мама, 24_DOC, Парк развлечений IQ HD Россия К Пятница Евроньюс, Доверие Россия 24 Звезда Музыка Первого Карусель Мир Ля Минор, Кухня ТВ, Авто плюс, Индия ТВ; HD Life, STV ОТР ТНТ LifeNews ТВЦ Муз ТВ Наш футбол (временно кодирован) Тип ресивера Вы можете выбрать . Прибор для максимально точной настройки цифровых эфирных (DVB-T/T2) антенн. Дальнобойные антенны DVB-T2 Балконные антенны DVB-T2 AURA Компактная антенна для приема телевизионных сигналов в диапазоне ДМВ со встроенным фильтром LTE (выше 790 МГц). Помогает избежать негативного воздействия помех сетей сотовой связи LTE/4G на приемное оборудование и обеспечить более равномерную АЧХ, в рабочей полосе приема частот ДМВ. Горизонтальная поляризация. Минимальный объем упаковки и легкий монтаж без использования инструментов. Широко применяется для установки на балкон в квартирах для вещания цифрового эфирного телевидения стандарта DVB-T2. Цена: 29 € Малогабаритная антенна со встроенным усилителем +5 В . Предназначена для приема телевизионных сигналов в диапазоне ДМВ. Легко устанавливается на стену (с помощью кронштейна) или непосредственно на решетку балкона в квартирах для вещания цифрового эфирного телевидения стандарта DVB-T2.

Антенна Харченко для цифрового тв своими руками расчет

Несмотря на то, что в XXI веке чуть ли не в каждом доме или квартире есть подключение к Сети Интернет, антенна Харченко для цифрового ТВ не теряет своей популярности, так как люди всё равно продолжают смотреть телевизор. Такую антенну вовсе не обязательно искать в магазинах, торгующих радиотоварами – её можно сделать своими руками из материалов, которые есть у вас дома, а также самостоятельно произвести расчёт её геометрических параметров.

Более того, приёмное устройство или биквадрат, разработанный  инженером Константином Павловичем Харченко, используют для усиления сигнала, поступающего на модем Интернета или на мобильный телефон.

На сегодняшний день биквадрат можно назвать самой популярной ДМВ антенной

Приходилось встречать горе умельцев, критикующих двойной квадрат К. П. Харченко, мол, проку от него мало и сигнал ничуть не улучшился, а на вопрос о том, производил ли «мастер» расчёты, тот отвечал отрицательно. Но без вычислений даже вкусную кашу невозможно сварить (пропорции крупы, воды, жира и соли), а здесь приёмное устройство, которому нужно оказаться на нужной частоте. Помимо геометрических параметров, здесь также важен выбор материалов, а это может быть сталь, цветные металлы (медь, алюминий) и сплавы (чаще всего латунь), которые представляют собой проволоку, полоски, уголки или трубки. Порой для улучшения качества приёма контур монтируют на сетку или сплошной экран из жести или дюралюминия, но самое важное, что такую конструкцию можно собрать самостоятельно в домашних условиях.

Антенна, спроектированная Харченко, получила первые модификации с появлением эфирного вещания в дециметровом диапазоне. Инженерами и экспериментаторами-любителями представлен целый ряд усовершенствованных вариантов антенны для работы в распространенном диапазоне частот. Конструкции имели формы ромба, круга, треугольника и других геометрических фигур, и широко использовались для приема телевизионного и радиосигнала.

Для цифрового телевидения

Антенна К. П. Харченко для цифрового телевидения

Для функционирования цифрового телевидения, названного в обиходе «цифрой» требуются ДМВ или дециметровые волны, для чего используется стандарт DVB-Т2 (Digital Video Broadcasting), который на 30-50% способен увеличивать сетевую ёмкость. По сути, такие антенны выглядят, как незатейливые конструкции и если отнестись к этому с визуальной точки зрения, то становится совершенно неясно, в чём заключаются преимущества приёмного устройства такого типа. В классическом исполнении такое устройство состоит из двух квадратных ромбов, соединённых между собой в точках вершин углов, что на поверку является зигзагообразной антенной без рефлектора.

Для основы в данном случае используют токопроводящие материалы (металлы, о которых говорилось выше) сечением 1-5 мм (профиль не имеет значения). Лучше всего из всех профилей зарекомендовала себя медная моножила сечением 2-4 мм2 — такой провод можно приобрести почти в любом магазине, торгующем электротоварами. Для паечных работ медь можно назвать идеальным металлом, к тому же её легко гнуть или ровнять, задавая требуемые размеры. Важно также правильно подобрать телевизионный высокочастотный кабель, передающий сигнал от DVB-Т2 к телевизору – его сопротивление должно быть в рамках 50-75 Ом.

Если антенна сделана правильно и сам сигнал выдаётся передатчиком на приёмник в нормальном режиме, то никаких проблем не возникнет, но если в этом режиме возникнет сбой, то сигнал исчезнет вообще (не будет ни звука, ни изображения). Не следует забывать о том, что по сравнению с аналоговым ТВ у цифрового качество изображения или картинка на всех каналах одинаковая и не может быть где-то лучше, а где-то хуже. Но в разных регионах индивидуальные настройки могут отличаться, хотя ещё никто не жаловался на чёткость.

Читайте также: Антенна из кабеля для цифрового ТВ

Исходные данные для изготовления антенны К. П. Харченко

Основные параметры для сборки антенны К. П. Харченко

Теперь давайте разберёмся в последовательности изготовления антенны Харченко для цифрового ТВ своими руками и произведём некоторые расчёты. О материалах мы уже говорили, так что можете использовать любой из них. А вот для качества принятия телевизионного цифрового сигнала придётся узнать величину ƛ (лямбда обозначает длину электромагнитной волны излучения). Именно под ƛ делаются вибрационные плечи геометрических фигур, величина которых определяет габариты антенны в целом. Вычислить ƛ в сантиметрах или миллиметрах очень просто – для этого нужно использовать формулу ƛ=300/F, где буквой F обозначается частота сигнала в MHz (МГц – мегагерц).

Таблица частот русскоязычных каналов для DVB-Т2 с горизонтальной поляризацией

Для примера возьмём Кировскую область, Белохолуницкий район, город Белая Холуница (он находится в таблице под  №8), где есть 31 телевизионный канал, работающий на частоте 554 MHz. Значит, ƛ=300/F=300/554=0,541 м или 541 мм, следовательно, длина полуволны составит 541/2=270,05 мм, а внешняя сторона квадрата 270,05/2=135,25 мм – вот вам и размеры для выгибания контура. Для того чтобы найти значение F для вашего региона или местности, воспользуйтесь поиском Google или Яндекс, напечатав запрос на перечень районных пунктов телевидения. Если не хотите считать размеры вручную – найдите в Google или Яндекс онлайн калькулятор для расчётов антенны Харченко, введите в него значение ƛ и кликните по кнопке «рассчитать» — результаты будут такими же.

Заметьте, что при выгибании биквадратов в точке их стыковки угол каждого из квадратов должен быть разорванным на 10-12 мм, то есть, при общем контуре двух соединённых геометрических фигур между вершинами смыкающихся углов будет просвет, впрочем, это хорошо отмечено на видеоролике, который находится ниже этого абзаца. Телевизионный кабель зачищают примерно на 10-12 мм, разделив по сторонам оплётку и медную моножилу. Провода припаивают посредине – экран к одной части над разрывом, централь к другой, а кабель притягивают стяжками или изолированным проводом (можно даже кроссировкой) к плечу контура одного из квадратов.  И ещё. Там есть рекомендация заделки места стыков термоклеем, но такой в хозяйстве есть не всегда, поэтому можно использовать одну из модификаций клея «Момент» или эпоксидную смолу (двухкомпонентный устойчивый к влаге и перепадам температуры препарат).

Видео: Биквадрат с экраном для любого частотного диапазона DVB-Т2

Крепление биквадрата к рефлектору – в данном случае это решётка от гриля

Для корректирования и усиления мощности приёма сигнала на DVB-Т2 двойной квадрат или другие геометрические фигуры устанавливают на решетку или кусок листового металла. На верхней фотографии используется решётка от гриля, но это также может быть полка от холодильника, сушилки и так далее, но желательно, чтобы площадь экрана на 20% превышала площадь контура антенны. Расстояние от поверхности экрана до средины контура (трубки, проволоки) можно рассчитать по формуле ƛ/7. В нашем случае это будет 554/7=79,14, то есть, 79 мм

В настоящее время на основе зигзага Харченко проектируются антенны для приема сигналов разных частот, где неизменной остается ее конструкционная форма, однако индивидуальным является размер конструкции. Современным усовершенствованным вариантом является двойной биквадрат, который состоит из четырех ромбов, присоединения к которым осуществляется в незамкнутых углах на грани второго и третьего квадратов. С распространением эфирного цифрового вещания стандарта DVB-T2, антенны, на основе биквадрата приобретают популярность и имеют множество вариаций как в антеннах с рефлекторами, так и безрефлекторных конструкциях.

Видео: Самое простое изготовление биквадратов для телевидения DVB-Т2

Для модема мобильной Интернет Сети

Владельцы мобильного Интернета, проживающие или надолго выезжающие за город, то есть, на значительное расстояние от базовых станций, прекрасно понимают, о чём сейчас идёт речь. Например, если скорость заявленная провайдером 3G составляет 3,1 Mbit/сек, то в реальности на прием у вас может быть менее 1 3,1 Mbit/сек, то есть, о видеороликах или фильмах в онлайн трансляции можно забывать – вы получаете услуги исключительно для чтения. Следовательно, стремление увеличить скорость в данном случае вполне понятна и к тому же, выполнима.

Антенна К. П. Харченко с объёмным рефлектором для модема

Чтобы усилить сигнал, принимаемый модемом, можно сделать антенну конструкции Константина Харченко, а для большей эффективности закрепить её на рефлекторе. Чаще всего для такого экрана используют алюминиевую, медную, латунную или стальную пластину, но на фотографии, приведенной вше, вы видите использование фольгированного текстолита. В данном случае, как и с цифровым телевидением, площадь рефлектора должна быть на 20% больше, нежели у самого биквадрата по углам (это усиливает отражение).

И для расчётов расстояния контура от экрана используют ту же формулу, где ƛ=300/F. Например, у оператора 3G MTS России 1920 MHz, значит, ƛ=300/F=300/1920=0,156 м или 156 мм, делим их пополам 156/2=78 мм, то есть, это длина полуволны, а протяжённость наружной стороны квадрата составит 78/2=39 мм. Расстояние от рефлектора составит ƛ/7=39/7=5,571, но если сечение проволоки для биквадрата будет 1,5 мм2, то 5 мм будет вполне достаточно.

Антенный кабель припаивают к контактам модема

В старых 3G модемах нет специального разъёма для дополнительной антенны, поэтому, чтобы подключить биквадрат Харченко, придётся аккуратно разобрать модем (вытащить его из корпуса) и припаять центральную моножилу к контакту после всех деталей (резисторов, конденсаторов и тому подобное), а экран паяют к корпусу (массе) – для этого тоже нужно найти контакт. Если на модеме есть специальный разъём для подключения, то к кабелю самодельной антенны припаиваете штекер, и этим всё заканчивается. Точно так всё происходит и с 4G модемом, но там меняется частота (F) и к тому же есть вертикальная и горизонтальная поляризация, поэтому для усиления сигнала делают сразу два биквадрата Константина Харченко. Подробнее об этом рассказывает и показывает видеоролик снизу.

Видео: Усиление сигнала роутеров 3G, 4G и Wi-Fi

Для мобильного телефона

Антенное гнездо в мобильном телефоне

Проблема может быть не только с мобильным Интернетом, но и с мобильной связью за городом в отдалённых районах, где плохое покрытие из-за малочисленности вышек или гористого рельефа местности. В этой ситуации можно использовать точно такой же биквадрат Константина Харченко, подключив его к через высокочастотный кабель 50 MHz к антенному гнезду мобилки. Но все расчёты, естественно, основываются на величине F вашего мобильного оператора. Такую конструкцию можно использовать не только дома – её можно взять с собой на отдых при выезде на природу или задействовать в своей машине.

Заключение

Как видите, антенну Харченко для цифрового ТВ или усиления сигнала Интернет своими руками может сделать практически каждый человек, если, конечно, правильно произведёт расчёты и будет в точности соблюдать полученные размеры. Для того чтобы собрать весь нужный материал, зачастую не придётся даже ходить в магазин – у большинства хозяев все заготовки найдутся дома.

Антенный усилитель DVB-T2 ДМВ своими руками

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.

[ads_1]

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

• Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).
  Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.
  Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.
  Дроссель 100-125 мкГн.
  Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Как сделать цифровую антенну для DVB Т2 своими руками из старой радио антенны.

Сегодня я вам расскажу, как быстро сделать антенну для приема цифрового эфирного телевидения DVB-T2 из обычной телескопической антенны.
Она стоит на любом радиоприемнике.

1. У меня эта антенна ловит либо 1 мультиплекс, либо ловит 2 мультиплекс.
   Если вышка будет стоять ближе, то прием будет качественным с обоих мультиплексов.
   В данном случае первый мультиплекс на тридцатом канале и качество сигнала 17-18%.
   Если подвигать антенну качество сигнала станет лучше, а если направить в другую сторону, то будет ловить только первый мультиплекс.
   Во втором мультиплексе качество сигнала 100%, тут перебоев ни каких нет.
   Чтобы сделать такую антенну берем обычное радио и скручиваем у него антенну.
   Подцепляем эту антенну к антенне приемника.
   Толку от нее нет, потому что у меня радио передающая вышка находится далеко.

2. Единственную проблему вам надо решить, как подключить телескопическую антенну к центральному входу, который расположен на цифровом ресивере.
   Можно приобрести переходник он продается в магазине вставить его в ресивер и в него вкручивается F-разъем, который идет на телевизионных кабелях спутниковых тарелок.
   Зачищаем телевизионный кабель, вкручиваем в F-разъем и к кабелю подсоединяем телескопическую антенну от радио.
   Это быстрое решение с тех подручных средств, которые у вас могут быть.

3. Можно подключить и через такой разъем как на фото.
   Туда также подсоединяем телескопическую антенну от радио за место провода.
   Варианты крепления на ваше усмотрение, можно подтянуть болтом и жестко зафиксировать под нужным углом антенну.
   Положение в пространстве нужно менять путем поворачивания ресивера.

4. Теперь посмотрим, какого качества можно добиться путем подсоединения стандартной антенны, которую рекомендуют в интернете.

5. Эту антенну я рассчитал для 38 канала второго мультиплекса.
   Я смог добиться прочности сигнала в 22-25% и качество сигнала, которое прыгает и нечего не показывает.
   Если перейти на каналы первого мультиплекса, то ту состояние еще хуже прочность 15%, а качество прыгает от 0-100%.
   Если эту антенну подрезать под 30 канал то эти значения улучшатся, но все равно приема нет не какого.
   Если у вас, как и у меня прыгает качество и сила, то попробуйте сделать более продвинутую антенну, как описано ЗДЕСЬ.




   Видео можете посмотреть, перейдя по ссылке:
   http://youtu.be/gq8ldP6FvmA

Как сделать для телевизора фрактальную ТВ антенну из проволоки своими руками?

Первое, о чем я хотел бы написать, — это небольшое введение в историю, теорию и использование фрактальных антенн. Фрактальные антенны были открыты недавно. Первым их изобрел Натан Коэн в 1988, затем он опубликовал свое исследование как сделать антенну для телевизора из проволоки и запатентовал в 1995 году.

Фрактальная антенна имеет несколько уникальных характеристик, как написано в Википедии:

«Фрактальная антенна — это антенна, использующая фрактальную, самоповторяющуюся конструкцию для максимизации длины или увеличения периметра (на внутренних участках или внешней структуре) материала, который может принимать или передавать электромагнитные сигналы в пределах данной общей площади поверхности или объема».

Что именно это значит? Ну, нужно знать что такое фрактал. Также из Википедии:

«Фрактал, как правило, представляет собой грубую или фрагментированную геометрическую форму, которая может быть разделена на части, каждая из частей будет копией целого уменьшенного размера — это свойство, называемое самоподобием».

Таким образом, фрактал представляет собой геометрическую форму, которая повторяет себя снова и снова, вне зависимости от размера отдельных частей.

Было обнаружено, что фрактальные антенны примерно на 20% эффективнее обычных антенн. Это может быть полезно, особенно, если вы хотите, чтобы ваша ТВ антенна принимала цифровое видео или видео высокой четкости, увеличивала сотовый диапазон, диапазон Wi-Fi, прием радио FM или AM и т.д.

В большинстве сотовых телефонов уже стоят фрактальные антенны. Вы могли это заметить, поскольку мобильные телефоны больше не имеют антенн снаружи. Это потому, что внутри них стоят фрактальные антенны, вытравленные на монтажной плате, что позволяет им лучше принимать сигнал и брать больше частот, таких как Bluetooth, сотовая связь и Wi-Fi с одной антенны.

Википедия:

«Ответ фрактальной антенны заметно отличается от традиционных конструкций антенн тем, что она способна работать с хорошей производительностью на разных частотах одновременно. Частота стандартных антенн должна быть срезана, чтобы быть в состоянии принимать только эту частоту. Поэтому фрактальная антенна в отличие от обычной является отличной конструкцией для широкополосных и многодиапазонных приложений».

Хитрость заключается в том, чтобы спроектировать вашу фрактальную антенну для резонирования на определенной, нужной вам центральной частоте. Это значит, что антенна будет выглядеть по-разному в зависимости от того что вы хотите получить. Для этого нужно применить математику (или онлайн-калькулятор).

В моем примере я собираюсь сделать простую антенну, но вы можете сделать более сложную. Чем сложнее, тем лучше. Я буду использовать катушку из 18-жильного провода с твердым сердечником, чтобы сделать антенну, но вы можете доработать собственные монтажные платы в соответствии со своими эстетическими соображениями, сделать ее меньше или более сложной с большими разрешением и резонансом.

Я собираюсь сделать ТВ антенну для приема цифрового ТВ или ТВ высокого разрешения. С этими частотами легче работать, они располагаются в диапазоне длины примерно от 15 см до 150 см для половины длины волны. Для простоты и дешевизны деталей, я собираюсь расположить её на общей дипольной антенне, она будет ловить волны диапазона 136-174 МГц (VHF).

Для приема волн UHF (400-512 МГц) можно добавить директор или отражатель, но так прием будет более зависим от направления антенны. VHF тоже зависит от направления, но вместо того, чтобы прямо указывать на ТВ станцию в случае установки UHF, вам нужно будет установить VHF уши перпендикулярно ТВ станции. Здесь нужно будет приложить немного больше усилий. Я хочу сделать максимально простую конструкцию, потому что это и так довольно сложная вещь.

Основные компоненты:

• Монтажная поверхность, например пластиковый корпус (20 см х 15 см х 8 см)
• 6 винтов. Я использовал стальные саморезы для листового металла
• Трансформатор сопротивлением от 300 Ом до 75 Ом.
• Монтажная проволока сечением 18 AWG (0.8 мм)
• Кабель RG-6 коаксиальный с терминаторами (и с резиновой оболочкой, если монтаж будет на улице)
• Алюминий при использовании рефлектора. Во вложении выше был такой.
• Тонкий маркер
• Две пары маленьких плоскогубцев
• Линейка не короче 20 см.
• Транспортер для измерения угла
• Два сверла, одно чуть меньшего диаметра, чем ваши винты
• Маленький резак для проволоки
• Отвертка или шуруповёрт

Примечание: нижняя часть антенны из алюминиевой проволоки находится справа на том изображении, где торчит трансформатор.

Шаг 1: Добавление отражателя

Соберите корпус с отражателем под пластиковой крышкой

Шаг 2: Сверление отверстий и установка точек крепления

Просверлите небольшие отверстия для отвода на противоположной стороне от отражателя в данных положениях и поместите проводящий винт.

Шаг 3: Отмерьте, отрежьте и оголите провода

Отрежьте четыре 20-сантиметровых куска провода и поместите на корпус.

Шаг 4: Измерение и маркировка проводов

Используя маркер, отметьте каждые 2,5 см на проводе (на этих местах будут изгибы)

Шаг 5: Создание фракталов

Этот шаг нужно повторить для каждого куска проволоки. Каждый изгиб должен быть равен ровно 60 градусам, так как мы будем делать для фрактала равносторонние треугольники. Я использовал две пары плоскогубцев и транспортир. Каждый изгиб сделан на метке. Перед тем, как делать загибы, визуализируйте направление каждого из них. Используйте для этого приложенную диаграмму.

Шаг 6: Создание диполей

Отрежьте еще два куска проволоки длиной не менее 15 см. Оберните эти провода вокруг верхнего и нижнего винтов, идущих вдоль длинной стороны, и затем оберните к центральным. Потом обрежьте лишнюю длину.

Шаг 7: Монтаж диполей и монтаж трансформатора

Закрепите каждый из фракталов на угловых винтах.

Присоедините трансформатор соответствующего импеданса к двум центральным винтам и затяните их.

Сборка закончена! Проверяйте и наслаждайтесь!

Шаг 8: Больше итераций / экспериментов

Я сделал несколько новых элементов, используя бумажный шаблон из GIMP. Я использовал небольшой сплошной телефонный провод. Он оказался достаточно маленьким, прочным и податливым, чтобы сгибаться в сложные формы, которые требуются для центральной частоты (554 МГц). Это среднее значение цифрового сигнала UHF для каналов эфирного телевидения в моей области.

Фотография прилагается. Может быть, сложно будет увидеть медные провода при слабом освещении на фоне картона и с лентой поверх, но идея вам уже понятна.

При таком размере элементы довольно хрупкие, поэтому их нужно обрабатывать аккуратно.

Я также добавил шаблон в формате png. Чтобы напечатать нужный размер, вам нужно открыть его в редакторе фотографий, например в GIMP. Шаблон не идеален, потому что я сделал его вручную с помощью мыши, но он достаточно удобен для человеческих рук.

Наслаждайтесь.

Я сделал свою собственную HD-антенну: DIY

Это действительно дерьмовый логарифм, указывающий в неправильном направлении. «Отражатель» также расположен так близко, что полностью испортит работу антенны. Просто используйте кусок провода, хлопот будет намного меньше и прием будет не хуже. Проблема с цифровыми технологиями в том, что они либо идеальны, либо не получаются совсем. Невозможно получить статическое изображение в HD-потоке.

Edit: еще раз посмотрев на свою «антенну», балун даже не подключен к элементам антенны.Я предполагаю, что экран на коаксиальном кабеле на самом деле принимает сигнал в этом случае.

Редактировать 2: Для тех из вас, кто считает «цифровую скалу» мифом, вам необходимо изучить некоторую теорию кодирования. Да, есть небольшой диапазон отношения сигнал / шум, при котором вы получите заикание. Однако этот диапазон невелик, и границы между «идеальным изображением», «заиканием» и «отсутствием изображения» довольно четкие. Это происходит не из-за цифровой модуляции (QAM, QPSK и т. Д.), Это из-за кодирования.Существует как минимум два уровня кодирования для цифрового телевещания (ну, практически для любой цифровой передачи). Каждый служит определенной цели. И они оба несут ответственность за этот эффект «обрыва». Уровни кодирования — это исправление ошибок и сжатие. Уровень коррекции ошибок пытается исправить битовые ошибки, возникающие при передаче. Отношение сигнал / шум и формат модуляции определяют частоту ошибок по битам. Кодирование с исправлением ошибок может исправить ВСЕ ошибки ниже определенного порога битовых ошибок на блок.Выше этого порога код исправления ошибок не может исправить ошибки. Это снижает требуемый SNR приема. Однако ниже этого уровня сигнал не ухудшается должным образом. Если вы прямо на линии, то иногда FEC будет работать, а иногда нет. Поскольку цифровые данные сжаты, невозможно надежно распаковать их с ошибками в битах, поэтому кадры транспортного потока с ошибками отбрасываются. В результате некоторые данные будут отсутствовать, что приведет к появлению артефактов и прерывания видео и звука.Вы получаете тот же эффект, когда пытаетесь транслировать онлайн-видео через соединение, которое отбрасывает пакеты. TL; DR: цифровой обрыв вызван кодированием с исправлением ошибок, и это, безусловно, реальное явление.

Антенны Прямые | Коэффициент усиления антенны

Коэффициент усиления, обычно выражаемый в децибелах, показывает, насколько хорошо антенна фокусирует энергию с определенного направления по сравнению со стандартной эталонной антенной (антенна с известными характеристиками, используемая для калибровки других или разрабатываемых антенных технологий).Значение усиления, указанное на антенне, является значением в направлении максимальной интенсивности приема. Это означает, что расстояние, измеренное для приемной способности антенны, основано на гипотетическом случае, когда широковещательные передатчики, которые вы пытаетесь принимать, выстраиваются как точки на одной прямой линии. Также уместно отметить, что «усиление» при таком использовании не учитывает возможные провалы приема из-за того, что называется «рассогласованием импеданса». На практике антенна может работать неправильно, если ее импеданс отличается от импеданса подключенного к ней кабеля.

При покупке антенны учитывайте коэффициент усиления, если он доступен, а также все другие ее характеристики. Покупка антенны, основанной только на коэффициенте усиления и цене, — все равно что покупать автомобиль, учитывая только мощность и цену. Хотя высокие значения усиления — в диапазоне от 7 до 12 децибел — обычно лучше, чем низкие значения усиления, вам лучше не сосредотачиваться на усилении, а вместо этого купить антенну, которая обеспечивает хорошие общие характеристики, если она соответствует ваши требования к приему и установке.Для получения дополнительной информации о том, какими могут быть эти требования в вашем случае, позвоните или поговорите в чате онлайн с нашей командой Connection Crew.

Мы можем попытаться проиллюстрировать это на следующих двух примерах:
Семье в сельской местности Небраски потребуется многонаправленная антенна дальнего действия, мачта высотой около 60 футов — что очень редко — и предусилитель, чтобы выбрать станции со своих радиовещательных вышек, которые, скорее всего, будут расположены где-то за визуальным горизонтом.
Эта сложная установка была бы чрезмерной для человека, живущего в Солт-Лейк-Сити, где большинство радиовещательных вышек находятся на горном хребте прямо над городом, в пределах прямой видимости для большинства зрителей.Если вы живете недалеко от Солт-Лейк-Сити, вы получите достойный прием даже с помощью внутренней антенны ближнего действия.

Обычно заявления о чрезмерно высокой прибыли используются в маркетинговых целях. Некоторые производители маркируют небольшие комнатные антенны с высоким коэффициентом усиления от 30 до 55 дБ. Этот тип антенны, вероятно, работает в паре с усилителем, и значение усиления, указанное на упаковке, на самом деле является коэффициентом усиления усилителя, а не антенны. Хотя можно улучшить прием, используя малошумящий усилитель, большинство недорогих конструкций антенн на самом деле имеют усилители низкого качества и слишком большое усиление.Низкокачественные усилители могут перегрузить тюнер телевизора или телевизионный ресивер, вызывая искажение сигнала, которое может ухудшить или, что наиболее вероятно, полностью исключить прием ТВ. Хорошо спроектированный блок без усилителя, также известный как пассивная антенна, был бы лучшим выбором. Если для телевизионного приема требуется усилитель, лучшим выбором будет качественная малошумящая модель, подключенная как можно ближе к телевизионной антенне.

Для получения дополнительной информации о том, что вам следует знать при поиске антенны HDTV, наша команда связи доступна по телефону или в чате на нашем веб-сайте 7 дней в неделю.

Как сделать дипольную антенну FM »Примечания по электронике

Детали простой в сборке конструкции дипольной FM-антенны, которую можно легко собрать и использовать для приема широковещательных FM-сигналов внутри помещений. .

Дипольные антенны Включают:
Основы дипольных антенн Ток и напряжение Полуволновой диполь Сложенный диполь Короткий диполь Дублет Длина диполя Дипольные корма Диаграмма излучения Построить радиолюбительский ВЧ диполь Перевернутый диполь V Многополосный ВЧ диполь вентилятора Многополосный ВЧ диполь-ловушка Антенна G5RV Конструкция FM-диполя

Одна из областей, в которой часто используются дипольные антенны, — это прием радиовещания VHF FM.Многие тюнеры Hi-Fi и другие радиоприемники имеют входные разъемы, которые принимают входной сигнал от коаксиального фидера, и там, где не используется внешняя антенна, дипольная антенна может стать отличным решением.

Дипольная антенна FM, скорее всего, обеспечит значительно лучший прием по сравнению со многими другими импровизированными решениями, которые могут быть использованы.

Сделать простую дипольную FM-антенну своими руками довольно просто. Их можно изготавливать разными способами и с минимальными затратами. Они могут оказаться идеальным решением для внутренней FM-антенны, возможно, на чердаке или на крыше, или их можно использовать, когда требуется временная антенна.

Если они будут использоваться для внутреннего использования, то нет необходимости использовать дорогие материалы, чтобы гарантировать, что они не пострадают от погодных условий. Вместо этого для внутреннего использования диполь DIY VHF FM может быть изготовлен из общедоступных материалов, и поэтому стоимость, вероятно, будет минимальной. Возможно, даже удастся сделать простой FM-диполь, используя предметы, которые уже могут быть в ящике для мусора, в мастерской или гараже.

Основы дипольной антенны

Дипольная антенна состоит из двух полюсов или частей.Для полуволнового диполя каждая ножка диполя будет длиной в электрическую четверть волны.

Длина диполя определяется частотой срабатывания. Диапазон FM-вещания простирается от 87,5 МГц до 108 МГц. Это довольно широкая полоса пропускания, которую может покрыть резонансная антенна, такая как дипольная антенна, но, поскольку она используется только для приема, характеристики на краях полосы не так важны, как если бы она использовалась для передачи.

Базовая конструкция дипольной FM-антенны показана ниже.

На схеме каждое плечо дипольной антенны присоединено к фидеру. Это может быть либо открытый механизм подачи проволоки / сдвоенный механизм подачи, либо может использоваться коаксиальный кабель. Строго говоря, при использовании коаксиального или коаксиального кабеля следует использовать балун. Это связано с тем, что коаксиальный кабель называется несимметричным фидером, то есть внешний экран соединен с землей, а антенна сбалансирована. Однако для этого применения не должно быть заметного ухудшения характеристик, и дипольная антенна VHF FM должна нормально работать без нее.В этом случае внутренний провод коаксиального кабеля подключается к одной ножке диполя, а внешний провод (оплетка) коаксиального кабеля подключается к другой ножке дипольной антенны.

Как сделать простую конструкцию дипольной FM-антенны своими руками

Чтобы сделать простую дипольную FM-антенну своими руками, нужно всего несколько предметов. Обычно это:

• Двойной шлейф — сдвоенный шлейф от сети — это идея, но мы использовали старый шлейф динамиков.
• Хомут — для фиксации центра диполя и предотвращения выхода гибкого кабеля за пределы необходимого.
• Нить или шпагат для закрепления концов диполя в соответствующих точках крепления (при необходимости).
• Разъемы — для подключения коаксиального кабеля.

Одним из преимуществ использования гибкого кабеля питания является то, что при использовании в качестве источника радиочастотных сигналов этот тип провода является достаточно близким приближением к двойному или открытому механизму подачи проволоки на 75 Ом. Это удобно, если требуется разумная длина. Для изготовления дипольной FM-антенны мы использовали дешевый акустический провод.

Чтобы создать УКВ-дипольную FM-антенну, сначала в кабеле должны быть разделены два изолированных провода и разомкнуты. Затем следует закрепить центр, чтобы кабель не выходил дальше. Один из способов сделать это — использовать ленту для галстука, которую можно приобрести в большинстве магазинов электронных компонентов. Неразрезанный провод можно использовать в качестве фидера для антенны.

можно использовать стяжную ленту. Общая длина антенны должна составлять около 150 см, т.е.е. каждая нога должна быть 75 см. Эта длина должна привести к небольшому падению резонансной частоты в нижней половине диапазона FM-вещания, но часто в этом регионе можно найти более популярные станции. Если требуется, чтобы резонансная частота была выше, антенну можно немного укоротить.

Длину довольно легко вычислить по одному из следующих уравнений:

длина (дюймы) = 5905 Af

Иногда используемые уравнения немного различаются по используемым константам, так как это зависит от множества факторов, включая используемый провод, окружающую среду, частоту и тому подобное.Однако это очень хорошая отправная точка и, безусловно, достаточно хороша для изготовления дипольной FM-антенны.

Концы проволоки можно завязать узлами, как показано на рисунке, чтобы ее можно было прикрепить к бечевке или веревке для установки на чердаке и т. Д. Если это будет сделано, длину следует отвести до конца проволоки и любая проволока, которая является частью узла или загнута назад, не должна входить в длину. Завязывание провода добавит индуктивности к концу провода, возможно, сделав его немного длинным, но это должно быть хорошо для приема.

Поскольку у нас уже был проложен коаксиальный кабель по всему дому, наша антенна была подключена к коаксиальному разъему, а ответная версия была прикреплена к коаксиальному кабелю. Следует отметить, что сдвоенный фидер, такой как тот, который образован гибким проводом, не работает должным образом при прокладке на большие расстояния через птичник, и потери сигнала будут расти — лучше использовать коаксиальный кабель, поскольку это не влияет на это таким же образом.

При установке антенны как можно дальше на крыше антенна должна находиться подальше от металлических предметов, так как это снизит уровни сигнала.В частности, концы антенны более чувствительны к близлежащим металлическим предметам.

Мы подвесили антенну на чердаке или на крыше. Поскольку в наши дни многие УКВ-ЧМ-станции используют вертикальную поляризацию, мы установили диполь вертикально: один конец прикрепили к удобному гвоздю в деревянной конструкции крыши, а другой конец удерживали грузом. Коаксиальный кабель был выведен под прямым углом — насколько это возможно в этих обстоятельствах!

Как сделать складную дипольную антенну УКВ ЧМ

Многие тюнеры Hi-Fi УКВ FM имеют входное сопротивление 300 Ом, а также стандартный вход 75 Ом.Этот вход обычно имеет винтовые клеммы, хотя иногда они имеют специальный разъем на 300 Ом. Этот вход идеально подходит для использования со складчатой ​​дипольной антенной VHF FM, которую можно очень просто собрать. Для этого требуется только ленточный кабель длиной 300 Ом (а не многожильный ленточный кабель для компьютера), который можно купить в большинстве магазинов электронных компонентов.

Первый этап — отрезать длину немного больше, чем требуется для дипольного элемента. С обоих концов центральный пластик нужно обрезать, а оставшуюся проволоку с обеих сторон зачистить и соединить вместе.Это нужно делать, убедившись, что общая длина элемента правильная.

Следующий этап — обрезать нижнюю проволоку по центру. Провода должны быть зачищены, чтобы можно было прикрепить второй отрезок ленты. Его можно сделать любой подходящей длины, имея в виду, что это может привести к разумным потерям, если оно будет проложено в доме рядом с другими объектами. Это позволяет использовать ленту 300 в качестве подающего устройства. Это может быть любая подходящая длина.

Эта дешевая и простая дипольная антенна VHF FM подходит для районов с высоким уровнем сигнала или может использоваться в качестве временной меры. Ленточный кабель 300, как правило, чистый, и его довольно легко спрятать. Часто антенну такого типа можно закрепить за карнизом для штор или большим предметом мебели.

Дипольная антенна часто является идеальным решением для антенны для приема радиопередач в диапазоне УКВ FM. ЧМ-дипольная антенна может быть дешевым и эффективным решением, и они могут быть выполнены в различных формах — выше приведены только две идеи, но можно сделать УКВ-дипольную ЧМ-антенну многими другими способами в зависимости от того, что может быть доступны и каковы требования.

Другие темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеорита Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Вам нужен усилитель с цифровой антенной?

Вам только что установили сверкающую новую цифровую антенну, но вы не получаете самый надежный телевизионный прием. Обидно, правда? Но эта проблема встречается гораздо чаще, чем вы думаете. Итак, давайте разберемся, почему это происходит, и что вы можете сделать, чтобы это исправить.

Как узнать, есть ли у вас проблемы с приемом

Обычно, если у вас проблемы с приемом, изображение на вашем цифровом телевизоре будет прерываться или зависать.В отличие от аналогового телевидения, он не будет выглядеть снежным или размытым. Фактически, слабый телевизионный сигнал все еще может быть отчетливым, но затем включаться и выключаться. Если это происходит с вами, скорее всего, проблема в приеме.

Почему у вас проблемы со связью

Плохой прием — отстой, особенно когда вы только что заплатили за установку новой цифровой антенны. Разве это не должно работать идеально? К сожалению нет. Вот почему вы не всегда получаете наилучший прием даже с новой антенной:

• TV настенная точка s — Если у вас установлено несколько настенных телевизионных точек, вы фактически разделяете сигнал, и если он станет слишком слабым, он начнет отключаться, в зависимости от того, насколько сильный сигнал должен был начинаться с
• Расстояние от передатчиков телевизионного сигнала — Если вы живете далеко от ближайших передатчиков телевизионного сигнала, у вас меньше шансов получить сильный сигнал
• Помехи — Если вы живете в холмистой местности или имеете поблизости большие здания, они могут блокировать сигнал
• Неисправная антенна — Иногда вы получаете неисправную цифровую антенну или ошибку установки, особенно если вы пытались сделать самодельную, и это могло быть причиной проблем с приемом, особенно если ваш прием работал лучше до вашей новой антенны

Усилитель… Ответ на ваши проблемы

Если у вас возникли проблемы со приемом, вам необходимо вызвать специалиста для диагностики проблемы.Но если они подтвердят, что проблема в слабом сигнале, они, скорее всего, порекомендуют ТВ-усилитель в качестве решения.

Усилитель исправляет слабые сигналы в антенне. Подобно звуковому усилителю, который может принять небольшой шум и сделать его намного громче, антенный усилитель может принять слабый сигнал и сделать его достаточно сильным для трансляции каналов, изображений и звука на вашем цифровом телевизоре.

Это особенно важно для цифрового телевидения, потому что, если сигнал недостаточно сильный, вы вообще не получите ни изображения, ни звука.(До появления цифрового телевидения вы обычно могли получить нечеткий прием, когда у вас был более слабый сигнал.) Но хорошая новость заключается в том, что если вы можете достаточно увеличить сигнал с помощью усилителя, вы сможете полностью насладиться просмотром телевизора с помощью усилителя. четкое изображение и звук.

Существуют ли разные типы телевизионных усилителей?

Есть два типа телевизионных антенных усилителей:

Masthead Усилители

Они выглядят как небольшая пластиковая коробка (обычно черная или серая), прикрепленная к нижней части телевизионной антенны.Иногда он прячется под крышей и не виден снаружи. Вы должны увидеть провода, соединяющие вашу антенну и топовый усилитель, а также провода, идущие к вашей крыше и дому. Masthead-усилители являются наиболее распространенным типом усилителей, используемых в отдельно стоящих жилых домах в Австралии. В основном они используются для усиления сигнала, если в вашем районе плохое покрытие и помехи, такие как большие здания и высокие деревья.

Усилители-распределители

обычно намного больше, чем усилители мачты, и, если он вам нужен, его можно установить либо внутри вашей крыши, либо в шкафу, либо в служебном канале.Усилители-распределители в основном используются в домах или квартирах, где к одной антенне подключено несколько домов и телевизоры. Или вам может потребоваться усилитель-распределитель, если у вас установлено несколько настенных телевизионных розеток, и это приводит к ослаблению вашего сигнала.

Есть ли разница между усилителями и усилителями сигнала?

Нет. В цифровой / антенной промышленности эти слова используются как синонимы. Оба они относятся к устройствам, используемым для усиления или усиления приема и сигнала ТВ.

Как работает ТВ-усилитель?

Усилитель питается от антенного кабеля, идущего от 240-вольтовой вилки рядом или на задней панели телевизора. Когда ваша антенна улавливает слабый сигнал, ваш усилитель будет усиливать, повторять или усиливать этот сигнал, чтобы сделать его более четким и помочь передать данные на ваш телевизор. Таким образом, ваш телевизор может получить сигнал, достаточно сильный для работы, даже если ваша антенна не может напрямую принимать достаточно сильный местный сигнал.

Другие способы усилить сигнал

Перед добавлением усилителя технический специалист может порекомендовать другие варианты, которые могут быть лучше для вашей ситуации (и, возможно, дешевле).Вы могли бы усилить свой сигнал с помощью:

• Mov ing y наша a ntenna — Иногда можно переместить антенну в другое место, отрегулировать направление или немного выше

• Модернизация антенны — В некоторых случаях антенна большего размера может улучшить качество приема или переключиться на установку цифровой антенны, если у вас все еще есть старая аналоговая антенна

Стоит ли добавлять усилитель на всякий случай?

№Есть веская причина, по которой ваша цифровая антенна по умолчанию не оснащена усилителем. Усилители могут вызвать проблемы, если они вам не нужны или используются неправильно. Проблемы вроде:

• Слишком сильный сигнал — Слишком сильное усиление телевизионного сигнала вызовет проблемы с сигналом и приемом цифрового телевизора.
• Помехи — Неправильная установка может вызвать помехи при приеме и повлиять на прием ТВ, мобильных телефонов и других систем вещания / связи ваших соседей
• Возможный сбой — Это еще один элемент вашей телевизионной системы, который потенциально может выйти из строя и помешать правильной работе вашего телевизора
• Стоимость — это лишние расходы, если он вам не нужен

Итак, если вам не нужен усилитель как часть вашей цифровой антенны, не покупайте его.И если техник, занимающийся антенной, предлагает добавить усилитель, он должен дать вам вескую причину, почему это не включает слова «на всякий случай».

Установка усилителя

Как видно из приведенного выше списка, здесь многое поставлено на карту, особенно если вам не нужен усилитель или он сделан неправильно. Поэтому, как и при установке цифровой антенны, важно правильно оценить ситуацию и установить усилитель профессионалом.

Вот процесс:

• Шаг 1: Ваш технический специалист определит уровень вашего сигнала, проверит наличие других проблем и выполнит любые другие необходимые оценки еще до того, как они начнут установку.
• Шаг 2: Затем они выберут усилитель, подходящий для вашей ситуации.
• Шаг 3: Они аккуратно установят его в идеальном месте (будь то на крыше, на крыше / чердаке или в шкафу).
• Шаг 4: И они проверит его, чтобы убедиться, что ваш усилитель не создает помех, и убедитесь, что вы получаете сигнал нужной мощности на телевизор, чтобы вы могли наслаждаться хорошим приемом и четким изображением.

Для правильной и безопасной установки усилителя требуется опыт и специальное оборудование, поэтому не пытайтесь сделать это самостоятельно.

Заказать услуги по установке цифровых и антенн

Вам нужна цифровая антенна? Или думаете, что вам может понадобиться усилитель, чтобы улучшить слабый сигнал и улучшить прием? Мы можем помочь. Позвоните нам по телефону 1300 800 123, чтобы получить бесплатное предложение или заказать установку цифровой антенны, и мы отправим специалиста к вам.

Антенны и размещение антенн — форма волны

Один из самых популярных способов настройки ретранслятора — выбор определенных типов внешних и внутренних антенн.Все предлагаемые нами комплекты были тщательно отобраны, чтобы убедиться, что они хорошо работают вместе и предлагают поддержку для наиболее распространенных проблем с сигналом. Это руководство призвано помочь вам разобраться в ваших собственных обстоятельствах и в том, что вам нужно искать в комплекте. Если у вас есть особенно уникальная или сложная проблема с сигналом, вы также можете попробовать настроить свой комплект дальше.

Наружные антенны

Есть два типа внешней антенны на выбор:

Всенаправленные антенны принимают и отправляют сигналы в радиусе 360º.Они могут принимать сигналы от нескольких вышек сотовой связи и лучше всего подходят для усиления сигнала на разных несущих. Они превосходны в большинстве ситуаций, когда уровень существующего внешнего сигнала составляет от умеренного до сильного. Если внешний сигнал слабее, вам может потребоваться направленная антенна яги. (У нас есть руководство по проверке силы внешнего сигнала.)

Мощность всенаправленной антенны измеряется ее «усилением». Усиление означает силу и досягаемость сигнала антенны. Антенна с высоким коэффициентом усиления будет принимать более мощный сигнал от вышек сотовой связи.

Всенаправленная антенна — хороший выбор, если у вас есть внешний сигнал от умеренного до сильного, и вы хотите усилить сигнал на нескольких несущих.

Антенны Yagi — мощные направленные антенны. Антенна yagi должна быть направлена ​​в направлении вышки сотовой связи, и, поскольку она направлена, она будет принимать сигнал только в этом направлении. Как и у всенаправленной антенны, мощность антенны яги измеряется ее «усилением».

Он очень эффективен при обнаружении слабого сигнала в одном конкретном направлении, и мы рекомендуем его в ситуациях, когда существующий внешний сигнал слаб, и вы хотите увеличить покрытие только для одного оператора (или если у нескольких операторов есть вышка сотовой связи в этом направлении). направление).

Если вам нужно усилить сигнал, идущий с разных направлений, можно установить более одной антенны yagi. Антенны должны быть размещены на расстоянии не менее 10 футов друг от друга и не должны быть направлены друг на друга во избежание возникновения колебаний (обратной связи). Затем несколько антенн подключаются к усилителю внутри с помощью разветвителя сигнала. Свяжитесь с нами для получения дополнительной помощи.

Внутренние антенны

Радиус действия внутренней антенны зависит от трех факторов:

1. физические препятствия
2. мощность, вырабатываемая бустером
3. прием извне сигнала, принимаемого и распространяемого внешней антенной.

Есть два типа комнатных антенн на выбор:

Всенаправленные купольные антенны передают и принимают сигналы со всех сторон. Они предназначены для использования в центральных районах с охватом 360º. Как и у наружных антенн, их мощность измеряется их «усилением». Для достижения наилучших результатов их необходимо прикрепить к потолку. Они обеспечивают покрытие на одном этаже и не подходят для покрытия нескольких этажей.

Панельные антенны — направленные антенны.Панельные антенны обеспечивают оптимальный прием в целевых областях. Как и в случае с наружными антеннами, направленная антенна сильнее всенаправленной, что означает, что передаваемые ею сигналы сильнее. Его можно установить как на стену, так и на потолок. Обычно мы рекомендуем разместить ее на потолке для максимального охвата, но в некоторых местах (например, в длинном узком коридоре) панельную антенну можно разместить на стене.

Размещение антенны

Наружные антенны должны быть размещены на как можно выше , в зоне приема наилучшего сигнала (см. Наше руководство по обследованию площадки, чтобы помочь вам выяснить, где это находится в вашем здании).Направленную антенну яги необходимо направить в сторону ближайшей вышки сотовой связи. При измерении мощности сигнала важно не соприкасаться с направленной антенной. Когда вы держите антенну или касаетесь ее открытыми металлическими поверхностями, ваше тело искажает сигнал и мешает работе антенны. Прикосновение к антенне может привести к неточным показаниям, что может привести к неоптимальному позиционированию антенны yagi и снижению производительности вашего комплекта усилителя.

Внешние антенны должны быть очень надежно прикреплены — они будут подвергаться воздействию сильной погоды! Их можно прикрепить к крыше, стене или столбу. Большинство комплектов включает в себя насадки, и мы продаем ряд совместимого монтажного оборудования, если то, что вам нужно, еще не входит в комплект.

Расположение антенны внутри зависит от планировки вашего здания и площади, которую вы хотите охватить. Если вы просто хотите улучшить сигнал в одной комнате, например в домашнем офисе, лучшее место для антенны — в середине потолка .Если вы хотите, чтобы улучшенный сигнал проникал через несколько этажей, вам понадобится направленная антенна. Опять же, лучшее место для антенны — потолок в центре зоны, которую вы хотите покрыть. Как упоминалось выше, в некоторых необычных планировках комнат лучше всего разместить направленную панельную антенну, например, на стене длинного узкого коридора.

В зависимости от уровня сигнала и строительных материалов полов и стен одна комнатная антенна может не обеспечивать достаточного покрытия.Вы можете получить дополнительных антенн и разветвителей , чтобы увеличить покрытие на нескольких этажах и в больших зданиях.

При размещении антенн важно учитывать расстояние между внешней и внутренней антеннами . Система усиления сотовой связи лучше всего работает с большим расстоянием между двумя антеннами. Если они расположены слишком близко друг к другу, это может создать колебание или «обратную связь». Обратная связь — это когда внешняя антенна принимает сигнал от внутренней антенны и пытается передать его обратно в систему.Это все равно что поднести микрофон слишком близко к динамику! Колебания не повредят вашему усилителю — в усилителе есть встроенная защита от них, и он просто выключится. Вы должны убедиться, что внутренняя антенна находится достаточно далеко от внешней антенны, чтобы у системы было место для эффективной работы.

Полное разделение, необходимое для каждого комплекта бустеров, зависит от коэффициента усиления рассматриваемого усилителя в дБ. В руководстве по установке и инструкции, доступном на каждой странице комплекта продуктов, будет описано, что необходимо.

Но не переусердствуйте! Несмотря на то, что расстояние между двумя антеннами помогает системе работать наилучшим образом, после определенного момента возникает компромисс в виде потери сигнала. Все кабели имеют потери сигнала , и чем длиннее кабель, который вам понадобится для подключения антенн к усилителю, тем больше будут потери сигнала. Все наши комплекты включают специально подобранный кабель с низкими потерями, а некоторые комплекты могут улучшить его, модернизировав кабели. При размещении антенн рассмотрите возможность просверливания стен и полов, чтобы уменьшить длину необходимого кабеля и улучшить характеристики.

Последний аксессуар для антенны, который мы всегда рекомендуем, — это хороший грозозащитный фильтр. Ваша внешняя антенна расположена высоко на вашем здании, сделана из металла и подвержена воздействию элементов — очень привлекательная для молнии! Мы рекомендуем использовать сетевой фильтр между внешней антенной и усилителем, чтобы защитить его.

Каждое здание индивидуально, и если у вас есть какие-либо вопросы или сомнения относительно того, какой вариант лучше всего подходит для вашей ситуации, просто свяжитесь с нами по телефону 1-800-761-3041, мы всегда будем рады дать совет.

Как построить суперантенну за 20 долларов для повышения мощности сигнала и большего количества бесплатных телеканалов «MacGyverisms :: WonderHowTo

». Если вы недавно пополнили ряды постоянно растущих производителей кабельных резаков, вы далеко не одиноки. Все больше и больше людей (включая меня) устают от устаревших моделей подписки и абсурдных цен поставщиков услуг — и отказываются от своих услуг.

А почему бы и нет?

Легальных альтернатив больше, чем когда-либо, и если вы готовы немного подождать, чтобы посмотреть свои любимые шоу, вы можете сэкономить кучу денег.

Помимо онлайн-сервисов, таких как Netflix, Hulu и Crackle, вы все еще можете бесплатно смотреть некоторые эфирные каналы, такие как ABC, NBC, FOX и PBS, но вы должны уметь их забрать. Есть много антенн, которые вы можете купить, чтобы повысить мощность сигнала, но немногие из них столь же эффективны, как антенна Грея-Ховермана.

Устройство, изобретенное и впервые запатентованное инженером Дойтом Р. Ховерманом в 1959 году, называется «суперантенна», потому что оно значительно увеличивает диапазон и количество каналов, которые вы можете принимать.Пользователи обычно могут настроиться на радиостанции, вещающие на расстоянии 30-40 миль, а иногда и больше.

С тех пор истек срок действия обоих двух патентов на устройство, что упрощает создание собственного дома. Существует ряд руководств с использованием различных материалов, но один из самых простых — от технического блоггера Джона Биггса, который использовал пенопласт и медную ленту для легкой и недорогой антенны, которую можно установить в помещении.

Как построить суперантенну Грея-Ховермана

Собрать все вместе очень просто.В дополнение к пенопласту и медной ленте вам также понадобится действительно дешевый симметричный трансформатор (который можно купить в любом магазине электроники), два шурупа для дерева (или припой), чтобы прикрепить его, и коаксиальный кабель для его подключения. к.

Джон создал диаграмму ниже и с помощью линейки и транспортира нарисовал ее на доске перед тем, как положить ленту. Важно уделять пристальное внимание измерениям и быть максимально точными, поскольку ваши результаты будут определяться их точностью.

Когда вы начинаете приклеивать ленту, важно загибать ленту по углам, а не разрезать ее, чтобы каждая сторона представляла собой один сплошной кусок. Верхняя и нижняя части (показаны черным на схеме) должны быть ровно 6 мм от сторон (показаны синим).

Зазор в центре между двумя сторонами (показан красным) должен составлять 81 мм после того, как вы закончили приклеивание ленты, и именно здесь будет прикреплен балун. Вы можете либо припаять его, либо использовать два шурупа для дерева, чтобы прикрепить его к медной ленте.

Установка и поиск станций

Антенна может быть установлена ​​практически в любом месте, но вам нужно убедиться, что она направлена ​​в правильном направлении, чтобы принимать любые станции. Модель, которую использовал Джон (GH0n), должна иметь возможность принимать цифровые каналы HDTV, которые находятся в пределах вашего диапазона, и лучше работает с UHF или сверхвысокочастотными каналами (каналы 14-51), чем VHF или очень высокочастотными (каналы 2-13).

Чтобы узнать, какие станции будет принимать ваша антенна, вы можете использовать онлайн-инструмент FCC или другой инструмент, например TV Fool, чтобы найти станции в вашем районе, которые транслируют бесплатно.Инструмент также сообщит вам, с какого направления они транслируются, чтобы вы знали, как расположить антенну.

После того, как вы разместили его правильно, просто подключите коаксиальный кабель и запустите сканирование на вашем телевизоре, чтобы найти каналы. Настройки различны для каждой марки, но вы сможете найти опцию автоматического сканирования в меню в разделе «Кабель» или «Антенна».

Дополнительную информацию и технические характеристики антенны Грея-Ховермана можно найти здесь, а дополнительные сведения о создании собственной антенны можно найти в блоге Джона.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Другие выгодные предложения, которые стоит проверить:

DIY TV Antenna Sydney Archives

Все антенны «обрезаны» или настроены на разные частоты.Вы можете приобрести антенны, которые используются для улучшения приема мобильных телефонов 3G или 4G, антенны для FM- или DAB-радио, антенны GPS и, конечно же, телевизионные антенны. Каждый из этих типов сигналов транслируется на разных частотах.

УКВ-диапазоны (очень высокие частоты), которые составляют от 30 до 300 мегагерц (МГц), используются для телевизионных сигналов, которые будут транслироваться на главных передающих вышках в Сиднее, которые расположены в Артармоне.

диапазоны УВЧ (сверхвысоких частот), которые представляют собой большой диапазон от 300 мегагерц (МГц) до 3 гигагерц (ГГц), также используются для телевизионных сигналов в Сиднее, однако они транслируются (отправляются) с разных передающих башен, которые расположены в труднодоступных местах.По сути, там, где основные телевизионные сигналы УКВ недоступны, правительство любезно организовало новые передачи на других вышках, чтобы каждый в Сиднее мог по-прежнему получать надежный телевизионный сигнал. Расположение этих УВЧ-вышек в Сиднее следующее:

• Кингс-Кросс, обслуживающий Кингс-Кросс, центральный деловой район Сиднея и Восточные пригорода
• Bouddi, обслуживающая Bouddi
• Woronora, обслуживающая Woronora
