Рисуем комнату карандашом поэтапно

Вы когда-нибудь представляли как бы выглядела ваша комната, если бы вы передвинули кровать или комод? Или как выглядела бы ваша гостиная, если бы вы передвинули диван, кресла и телевизор? Требуются огромные усилия для того, чтобы переставить все вокруг и просто посмотреть как будет выглядеть ваш «дизайн-проект». Этот чудесный урок блога web-paint.ru научит вас рисовать комнату, холл или фойе во фронтальной перспективе, так что вы можете украсить интерьер как вашей душе угодно!

Конечно, сначала вам этот урок может показаться простым и неинтересным, но в нем показаны базовые шаги построения фронтальной перспективы комнаты, которые заложат основы правильного построения любой комнаты в дальнейшем.

В этом уроке мы изучим фронтальную перспективу: это техника изображения, при которой все объекты соотносятся с единственной центральной точкой на рисунке. Еще такую перспективу называют «перспективой с одной точкой схода». Не путайте с угловой перспективой, хотя в их основе лежит один и тот же принцип. Только в случае угловой перспективы используется две точки схода на ваших чертежах с особым выравниванием для создания глубины.

Я не буду объяснять, как рисовать мебель в этом уроке.  Сейчас давайте сконцентрируемся на рисовании по-настоящему большого трехмерного пространства, которое вы сможете заполнить сами с помощью вашего воображения.

1. Начнем рисунок с задней стены комнаты. Нарисуйте две горизонтальных линии, параллельных верхнему краю вашего блокнота, и две вертикальных, параллельных боковым краям листа. Это очень важно.

2. Поставьте опорную точку в центре получившегося квадрата.

3. Легко проведите направляющую линию по диагонали через углы комнаты и прямо через опорную точку в центре. Можете при этом воспользоваться линейкой или краем бумаги.

4. Также легко проведите вторую направляющую через противоположные углы комнаты прямо через центральную опорную точку.

5. Теперь сотрите все линии внутри квадрата, оставьте только опорную точку в центре.

6. Легонько наметьте месторасположение входной двери. Обратите внимание, как используется концепция размера. Нижний край двери рисуется большего размера для создания иллюзии близости. Нарисуйте пол, стены, потолок, всегда держите в уме правило размера.

7. Используя центральную опорную точку, легко проведите линию через ближний край двери до этой самой точки. Эта точка станет позиционирующей  почти для каждой линии на этом чертеже.

8. Нарисуйте окно на противоположной стене, начав с двух вертикальных линий. Не забудьте сделать ближнюю линию длиннее.

9. Еще раз, ориентируясь на центральную точку, проведите прямые линии – верхний и нижний край окна. Неплохо получилось, неправда ли?

10. Горизонтальные и вертикальные линии используются для рисования откосов двери и окна. Рисуйте горизонтальные линии для обозначения толщины дверей, окон и лестниц.

11. Теперь нарисуйте вертикальную линию для определения откоса окна.

12. Этот шаг очень важен в этом уроке. Используя центральную опорную точку, легко проведите верхнюю и нижнюю линии окна. Вуаля! Вы создали окно во фронтальной перспективе! Теперь давайте поработаем с лестницей.

13. Используя заднюю стенку как образец, нарисуйте горизонтальные и вертикальные линии, чтобы создать дальний край лестницы. Помните в шаге 1 как я сказала о важности первых горизонтальных и вертикальных линий? И вот почему. Все остальные горизонтальные и вертикальные линии должны быть параллельны первым, иначе ваш рисунок визуально распадется.

14. Время использовать центральную опорную точку снова. Проведите каждый угол ступени с помощью этой точки. Сделайте легкий набросок линий в сторону от центра, как на иллюстрации ниже.

15. Сотрите все лишние линии. Обострите все края, чтобы создать фокус на вашем рисунке. Закрасьте свой рисунок в соответствии со светом, исходящим из левого окна и от потолка. Если горит свет на потолке, то где должны быть тени? Можете добавить паркет и ряд лампочек на потолке. Перерисуйте это несколько раз, экспериментируя с различными дверями и окнами.

УРОК 22: ПРАКТИЧЕСКОЕ ЗАДАНИЕ

Попробуйте нарисовать свою комнату. Расположитесь за письменным столом, на кровати, на полу, где вам будет удобно и лучше всего просматривается комната. Расположите свой холст так, чтобы вертикальный край вашего листа совпадал с дальним углом вашей комнаты, когда вы зажмуриваете один глаз.

Изобразите все, что вы видите: края стен, потолка, пола, окна и мебель. Постарайтесь не сдвигать ваш листок. Положите его на сканер и сделайте копию.

Используйте карандаш, чтобы раскрасить копию, добавить тона. Обратите внимания на «тайные» тени, падающие тени и затенения в реальном мире, и как расположение, размер и перекрытие визуально воздействуют. Весело?

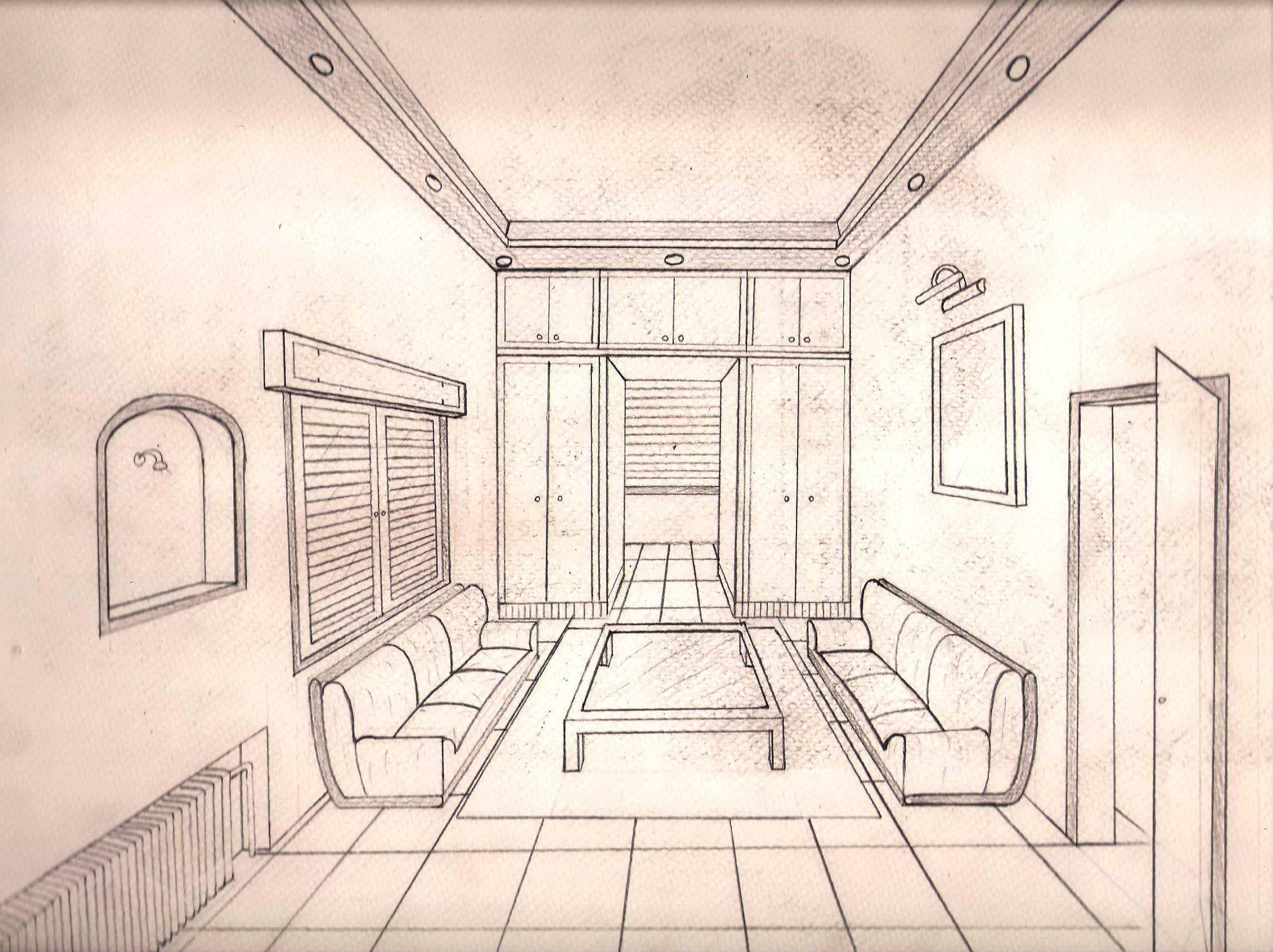

Вдохновитесь примером!

Делитесь своими интерьерами в паблике вконтакте в этом альбоме!

Если у вас все получилось, то переходите к рисованию городской улицы во фронтальной перспективе!

Были использованы материалы книги Mark Kistler «You can draw in 30 days».

Книга на русском языке Марк Кистлер «Вы сможете рисовать через 30 дней».

линейная перспектива и ее основы

Мы живем в трехмерном мире. Каждый предмет имеет объем и находится от нас на определенном расстоянии. Но как этот мир 3D перенести на плоскую бумагу, не потеряв при этом ощущение объемности изображения на рисунке. В этом нам помогут законы перспективы.

Изображение строится по определенным канонам, и неважно, что вы рисуете – натюрморт или улица, уходящая в перспективу.
Если нарушить законы построения, предмет, который находится дальше, может оказаться большего размера, чем нужно, и тогда нарушится вся композиция.

Если перспектива отсутствует, то изображение получится неправдоподобным и примитивным.

Перспектива нужна для создания объема, то есть реалистичной картины мира.

Для придания объемности рисунку также используют рельеф и светотень.
Есть определенные правила, по которым строится изображение. Соблюдая их, вы получите реалистичный рисунок.

Немного теории

Прежде, чем приступать к практике, нам необходимо хорошо изучить теорию. Для начала посмотрим, какие понятия используются в перспективе. Основными являются точка схода и линия горизонта, без них мы не сможем правильно построить изображение.
Перспектива – это лишь оптическая иллюзия. Перед нами стоит задача отобразить на плоскости объемное изображение, то есть на плоскости передать глубину. Поэтому важно знать, как мы можем создать иллюзию, чтобы сознание воспринимало ее, как изображение, имеющее форму.

Изобразительное искусство развивалось постепенно. Художники далеко не сразу стали рисовать объекты в перспективе. Например, в средневековой живописи предметы изображались такими, какие они есть в реальности, а не такими, как их воспринимает наш глаз. Поэтому рисунок получался абсолютно плоским.

Принципы построения

Переходя к теории, обозначим три главных принципа, которые применяются при создании рисунка, чтобы построить правильную линейную перспективу.

• Ближний объект (например, деревья, здания) рисуются перед сзадистоящими, то есть создается эффект частичного перекрытия.
• От нас дальние объекты должны быть более легкие, то есть их не нужно прорисовывать толстыми линиями, должно создаваться ощущение воздушного пространства.
• Для создания эффекта расстояния дальние объекты должны быть меньше тех, что расположены на переднем плане.

Вы можете наблюдать это, если осмотритесь вокруг себя. В реальности все линии в комнате – это либо параллельные, либо перпендикулярные относительно друг друга. Но когда мы рисуем в перспективе, наши параллельные линии начинают сходиться, и чем дальше они от нас, тем ближе они друг к другу.

Эта точка, в которой сходятся в итоге все линии – называется точкой схода. Когда мы смотрим на что-либо, то наш взгляд как бы прокладывает прямую линию к центру объекта. Этот центр и будет той самой точкой схода.

Ширина нашего зрения невелика, всего около 20 см, если говорить о переднем плане, но мы воспринимаем и дальние предметы, и здесь мы уже можем видеть вещи, находящиеся от нас на расстоянии в сотни метров.

Чем дальше простирается взгляд, тем шире становится поле вокруг центральной точки. В зависимости от этого предметы будут искажаться, подчиняясь законам линейной перспективы.

Поэтому в процессе рисования важно зафиксировать точку схода и придерживаться ее, иначе рисунок получится искаженным и нереалистиным.

Еще один важный элемент при построении линейной перспективы – линия горизонта. Эта плоскость – воображаемая линия, которая находится на уровне глаз и уходит в даль. Она хорошо видна на открытом пространстве, например, на побережье. Линия горизонта точно разделяет две стихии. Это только то, что мы видим, т.к. на самом деле небо находится над нами, а водная гладь не заканчивается в пределах нашего зрения, а простирается далеко за видимой линией горизонта.

При выборе высоты горизонта вы определяете конкретную заданную точку зрения для того, кто будет смотреть на вашу картину. То есть, на рисунке линия горизонта не будет перемещаться вместе с нашим взглядом, она останется неподвижной, такой, какой ее увидел сам художник.

Рисовальщик может изобразить на рисунке предметы с разных точек зрения. Например, если он нарисовал фигуру сверху вниз, то смотрящий смотрит на нее сверху. При центрированной композиции, то есть, когда линия горизонта изображена на средней высоте, будет создаваться ощущение симметрии, то есть предмет будет отображен фронтально. А если точка зрения будет расположена снизу, то уже само изображение будет уходить вверх, а мы будем смотреть на него снизу.

Линейная перспектива и ее виды

Далее давайте разберем, сколько существует типов линейной перспективы и как же правильно рисовать те или иные объекты, чтобы рисунок получился объемным и реалистичным.

Фронтальная перспектива

Самый элементарный вид пространственного изображения – линейная перспектива с одной точкой схода. Как следует из названия, предмет относительно нас будет находиться с фронтальной стороны. Часть граней будет параллельна, а часть – перпендикулярна линии горизонта. Линии, находящиеся параллельно лучу зрения, будут сходиться в точке схода.

А те, что находятся под прямым углом к лучу зрения — не будут искажены

Угловая перспектива

Изображение может находиться и под углом к смотрящему. Тогда у нас образуются две точки схода, а такая линейная перспектива будет называться угловой.

Как вы уже заметили, ее отличительной чертой является наличие сразу двух точек, куда будут сходиться линии в перспективе.

Для наглядности за пример возьмем рисунок куба. Если смотреть на него со стороны одной из граней, то ребра геометрического тела будут проходить по линиям схода с двух сторон. Некоторые линии на рисунке (в данном случае, боковые грани куба) останутся перпендикулярными линии горизонта. Такая перспектива встречается достаточно часто, т.к. в реальной жизни многие предметы мы видим именно с этого ракурса.

Трехточечная перспектива

Еще одним методом построения предмета в пространстве – использование трех точек схода. Такую перспективу еще называют вертикальной или наклонной. При таком типе нужно так же искажать вверх предмета в угловой перспективе.

Этот способ часто применяют в своих чертежах архитекторы.

В данном ракурсе эффектно получаются высотные здания, например, небоскребы. Точка схода, которая находится выше линии горизонта, называется зенит, а та, что ниже – надир. Стоит отметить, что ни одна из линий не будет параллельна картинной плоскости.

Линейная перспектива поэтапно

Теперь мы рассмотрим детально, как нужно строить изображение, чтобы не исказить перспективу. Напомним, что в зависимости от правильности исполнения зависит реалистичность рисунка.

Фронтальная перспектива

Начнем с самого простого вида – фронтальная перспектива. За объект возьмем куб.

Первым делом нам нужно определить базовые элементы, образующие перспективу, то есть, линию горизонта и точку схода. Теоретически, на рисунке их можно расположить в любом месте, но не с каждой позиции получится удачный ракурс.

Теперь мы определяем две линии схода, которые будут обозначать ширину нашего куба. По ним будут проходить грани фигуры, располагающиеся по бокам.
Две линии схода послужат основанием нашей фигуры. Этим мы создаем глубину куба. То есть, прорисовываем левую и правую боковые линии. Далее мы соединяем их двумя параллельными линиями между собой. Эти связующие горизонтальные линии основания будут параллельны линии горизонта.

Далее мы будем рисовать вертикальные ребра фигуры. Для этого мы возьмем две боковые точки, которые находятся на переднем плане. Из них мы проведем по одной вертикальной линии вверх.

Теперь мы проведем еще две линии схода, которые будут пересекать ранее нарисованные боковые ребра будущей фигуры. Этим мы окончательно определили высоту нашего куба.

Если вы заметили, то все линии схода выходят из одной точки, в этом и заключается особенность построения фронтального типа.
Далее нам нужно изобразить переднюю грань куба. Для этого проводим горизонтальную линию между боковыми ребрами. Учтите, что они должны находиться на одной высоте относительно друг друга, то есть, соединяющая их линия будет параллельна основанию фигуры.

Теперь изобразим ребра, которые находятся на заднем плане. Как и в случае с фронтальными линиями, мы их проводим из точек пересечения основания и боковых линий схода. Вести их нужно до пересечения с верхними линиями схода.
Далее мы соединяем эти две линии между собой параллельной основанию горизонталью.

Нам осталось обозначить лишь верхнюю поверхность изображаемого объекта. Проводим два отрезка по верхним линиям схода, тем самым соединяя заднюю часть фигуры с фронтальной.
На завершающем этапе просто стираем лишние линии, которые не должны быть видны. Это линии схода и невидимые ребра.
Конечно, это самый простой пример, но вне зависимости от того, что вы изображаете, принципы построения останутся неизменными. Главное, чтобы перспектива не исказилась.

Угловая перспектива поэтапно

Такая перспектива считается наиболее распространенной. Ее особенность заключается в наличии двух точек схода. Предметы в этом ракурсе мы видим под углом.

Для примера мы возьмем параллелепипед. В зависимости от того, под каким углом он находится, фигура будет представать перед нами фронтально, снизу или сверху.

Мы разберем изображение нашей фигуры из одной позиции – «с высоты птичьего полета». Это является наиболее простым и понятным примером для начинающих.

Как мы уже знаем, для построения нам нужны две точки схода. Как и в первом варианте, мы проводим линию горизонта, но теперь пересекаем ее двумя отрезками, обозначающими точки схода.

Из точек мы проводим по две линии, которые послужат нижним основанием нашей будущей фигуры в местах их пересечения. После обозначения основания мы будем строить вертикальное фронтальное ребро нашего параллелепипеда. Оно определит высоту фигуры. Переднее ребро строится вверх из ближайшей к нам точки пересечения линий схода.

Теперь мы проводим еще две линии схода для соединения фронтального ребра с двумя точками схода. По этим линиям позже мы будем строить верхнюю грань параллелепипеда.

Следующим этапом мы проводим две вертикальные линии из двух дальних боковых углов основания. Их нужно довести до пересечения с верхними линиями схода.

Теперь мы проводим еще две линии из точек схода, они должны пересечь вертикальные линии дальних боковых ребер в верхней точке. Этим самым мы обозначим верхнюю грань.

Соединяем места пересечений нижнего основания и двух новых линий схода вертикальным отрезком. Теперь у нас получились два задних ребра. После чего выделяем линии схода, обозначающие верхнюю грань.

Завершающим штрихом будет удаление лишних линий построения и невидимых ребер фигуры.

Трехточечная перспектива и ее этапы

При помощи трех точек схода мы пространственно можем уменьшить размеры объектов в высоту и глубину. Для примера мы вновь возьмем параллелепипед и изобразим его с точки зрения снизу.

Знания по угловой перспективе помогут построить основание фигуры. Ее этапы мы описывали выше.

Теперь нам нужна еще одна точка. Она располагается в центре между двумя уже имеющимися. Она находится намного выше линии горизонта.

От нее мы проводим три отрезка, которые должны заканчиваться в углах основания. Это будут ребра нашей будущей фигуры.

Теперь мы будем строить верхнюю грань фигуры. Для этого мы проводим линии схода из двух боковых точек. Высоту вы определяете сами. Главное, чтобы она не была выше третьей точки схода. В местах их пересечения обрисовываем верхнее основание.

На заключительном этапе, как обычно, убираем вспомогательные линии и грани фигуры, которые невидны.
Рассмотрим еще один вариант рисунка параллелепипеда в трехточечной перспективе – вид объекта сверху. При данном варианте третья точка схода располагается под линией горизонта.

Мы как бы начинаем рисовать фигуру сверху. То есть, вначале при помощи линий схода по законам угловой перспективы мы рисуем верхнее основание. Остальные этапы построения будут повторять шаги из предыдущего варианта «вида снизу».
Рисуя самостоятельно, можно допустить ошибки, и у вас могут возникнуть вопросы по правильности построения. В школе-студии «Мастер рисунка» опытный преподаватель даст основу, подскажет с чего начать и как правильно изображать предметы с любой точки.

Похожие записи

Инженерная графика | Лекции | Технический рисунок

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1000 р./ак.ч.

Введение

Наука, изучающая законы красоты и художественного творчества, применительно к предметам технической формы, называется технической эстетикой.
Одним из элементов технической эстетики можно считать техническое рисование.
Техническим рисунком люди пользовались давно и в самых разных его видах. Чаще всего технический рисунок используется при создании новых объектов.
Рождающаяся в сознании человека новая идея, возникший неожиданно новый образ объекта требуют немедленного закрепления, и наиболее простой, удобной и быстрой формой фиксации творческой мысли оказывается рисунок.
Инженеры — конструкторы чаще всего использовали реалистический рисунок (перспективный), примером могут служить многочисленные рисунки Леонардо да Винчи (Рисунок 8.1 и 8.2).

Рисунок 8.1 — Арбалет Леонардо да Винчи

Рисунок 8.2 — Самоходная тележка Леонардо да Винчи
Активная творческая деятельность изобретателя, инженера всегда начинается с технического рисунка. Технический рисунок позволяет сразу увидеть преимущество новых конструкционных усовершенствований и дает основание приступить к переоборудованию или замене отдельных деталей машины. Решение задач по проектированию значительно облегчается при предварительном выполнении эскизов, технических рисунков.
Несколько таких предварительно выполненных изображений позволяют выбрать лучший вариант будущей формы, или конструкции предмета. Но главное достоинство технического рисунка состоит в том, что он заставляет автора идти дальше, вносить в свой рисунок добавления и исправления, активизирует и совершенствует его творческую мысль. А это в свою очередь принуждает конструктора переходить к новым рисункам до тех пор, пока автор не приблизится к идеалу.
Дизайнеры используют рисунки как перспективные, так и построенные в аксонометрических проекциях. Чаще деятельность дизайнера ограничивается изменением лишь внешнего вида объекта — нахождением более удобных для работы и эстетически красивых форм (Рисунок 8.2).

Рисунок 8.2 — Дизайн объектов технической формы
Значение технического рисунка в работе архитектора трудно переоценить. Его рисунки разнообразны и по характеру, и по манере исполнения. Технический рисунок у архитектора уже с первых шагов проектирования играет основополагающую роль. Какой бы объект мы не взяли, касается ли это планировки города, интерьера или комплекса зданий, техническому рисунку принадлежит главенствующая роль, а иногда и решающая (Рисунок 8.3).

Рисунок 8.3 — Рисунок дизайнера интерьера
Модельеры мужской и женской одежды используют условный рисунок  (Рисунок  8.4).

Рисунок 8. 4 — Рисунок модельера
Наравне со словом, рисунок служит средством выражения и передачи мысли. Иногда бывает трудно, а подчас и невозможно, выразить словами то, что легко представить наброском, схемой, чертежом или эскизом.
Даже в обыденной жизни мы часто прибегаем к помощи технического рисунка, объясняя друзьям свой адрес и расположение домов. Следовательно, раскрывая понятие термина «технический рисунок», нельзя узко и односторонне трактовать его содержание и назначение.
Итак, технический рисунок — это наглядное графическое изображение объекта, выполненное от руки в глазомерном масштабе, в котором ясно раскрыта техническая идея объекта, правильно переданы его конструктивная форма и верно найдены пропорциональные соотношения.
Курс «Техническое рисование» дает основные сведения, приемы, краткие методические указания и первоначальные навыки по выполнению технических рисунков.
Курс способствует развитию:

• наблюдательности;
• зрительной памяти;
• глазомера;
• твердой руки;
• эстетического вкуса;
• пространственных представлений, что позволит быстро выполнять эскизы изделий.

Работа построена по студийному принципу.
Рисунки оформляются рамкой и упрощенной надписью (Рисунок 8.5). Чертежи оформляют основной надписью по ГОСТ 2.104-68.

Рисунок 8.5 — Пример упрощенной основной надписи

8.1. Методы проецирования

Любой предмет можно представить как совокупность простейших геометрических объектов. В качестве геометрического объекта могут быть: точка, линия, поверхность, тело.
Изображение предмета на плоскость называется проекцией его на эту плоскость (плоскость проекций), а процесс получения проекций — проецированием (Рисунок 8.6).

Рисунок 8.6 — Методы проецирования
Перспективный рисунок — наглядное изображение предмета, выполненное от руки, на основе центральных (перспективных) проекций.

8.2. Аксонометрические проекции (ГОСТ 2.317-69)

Параллельная проекция на одну аксонометрическую плоскость (плоскость проекций) координатных осей и объекта, фиксированного относительно этих осей называется аксонометрической проекцией объекта.
Объекты проецируются (за некоторым исключением) с искажением натуральной величины.
Отношение размеров изображения к действительным размерам, измеренным вдоль координатной оси, называется коэффициентом искажения по оси ( Кх, Ку, Kz ).
Для удобства пользованием коэффициентами применяют приведенные коэффициенты искажения (значения их приведены на Рисунке 8.7).

Рисунок 8.7 — Аксонометрические проекции
В аксонометрических проекциях отсутствуют перспективные искажения, вследствие чего изображение получается условным и простым.
Форму предмета можно строить точно по размерам (если нужно) и изображать ее «не как вижу, а как надо», с пониманием объективной сущности предмета. В этом заключается особенность технического рисунка и простота его выполнения, позволяющие сравнительно быстро приобрести необходимые навыки.
Для рисования используются мягкие карандаши, твердостью М, 2М, (НВ, В, 2В). Затачивают карандаш так, как показано на рисунке.

8.

3. Методика рисования линий

Умение выполнять технические рисунки не требует природных способностей, а приобретается упорными систематическими упражнениями.
Техника — совокупность приемов мастерства применяемых в каком-нибудь деле: музыкальная техника, техника шахматной игры и т.д. Следовательно, выполняющий рисунок должен обладать определенной техникой исполнения.
В проведении прямой линии должна участвовать не только кисть руки, а и вся рука: это дает возможность при прямолинейном движении кисти руки, выдержать прямолинейность отрезка.

Рисунок 8.8 — Вариант работы с карандашом
Карандаш при рисовании нужно держать свободно большим и указательным пальцами и поддерживать средним; мизинец может касаться бумаги. Остро заточенный конец карандаша должен быть расположен подальше от пальцев, что облегчает проведение плавных длинных линий (Рисунок 8.8). При уточнении и прорисовке отдельных деталей на рисунке предмета в работе уже принимают участие пальцы, что сказывается на движениях карандаша. Движения получаются ограниченными, но более точными; карандаш берут ближе к острию, что позволяет проводить более четкие линии.
Начинают рисовать тонкими, едва заметными линиями. Перед проведением прямой линии необходимо предварительно определить начальную и  конечную точки  ее,   через  которые  легким движением
Почти невозможно одним движением руки проводить совершенно прямую и непрерывную линию. Следует рисовать ее по частям, длинными штрихами, не упуская из вида общего ее направления (Рисунок 8.9).

Рисунок 8.9 — Рисование длинных линий
Не следует ошибочно нанесенные первоначальные штрихи стирать резинкой, а нужно исправлять неудачно проведенную линию новыми штрихами только в местах, где она неправильна.
Горизонтальные и вертикальные направления необходимо чаще проверять относительно соответственных обрезов листа бумаги.
Все вертикальные линии удобнее проводить сверху вниз, а горизонтальные — слева направо (Рисунок 8.10).

Рисунок 8.10 — Рисование линий

8.

4. Деление отрезков на равные части. Построение углов

1. Предположим, что заданный отрезок АВ необходимо разделить на две равные части. Для этого определяют на глаз середину отрезка и отмечают ее точкой О. Проверку точности деления осуществляют с помощью карандаша. Делается это следующим образом: конец карандаша прикладывают к точке О, а точку В отмечают на карандаше ногтем большого пальца и сравнивают полученные величины отрезков АО и ОВ. Если точка О получилась не в середине, то ее перемещают влево или вправо,  пока обе части не получатся равными (Рисунок 8.11).

Рисунок 8.11 — Деление отрезка на 2 части

2. При делении на 3 части, выбираем средний отрезок равный крайнему (Рисунок 8.12).
3. Деление отрезка на четыре равные части.
4. При делении на 5 частей, сначала делят отрезок на 3 части так, чтобы средний равнялся половине крайних, которые затем делят пополам.
5. При делении на 7 частей, выбирают величину среднего отрезка такой, чтобы он укладывался три раза в крайней части отрезка.
6. Для построения прямой, расположенной под углом 30° к горизонтали, надо по горизонтали отложить 5 условных единиц (клеток или сантиметров), а по вертикали — 3.
7. Для построения прямой, расположенной под углом 7° к горизонтали, надо по горизонтали отложить 8 условных единиц, а по вертикали — 1.
8. Для построения прямой, расположенной под углом 41° к горизонтали, надо по горизонтали отложить 8 условных единиц, а по вертикали — 7.
9. Для построения прямой, расположенной под углом 45° к горизонтали, надо отложить отрезки равной длинны по горизонтали и по вертикали.

Рисунок 8.12 — Деление отрезка на разное количество частей. Проведение линии под заданным углом
При недостаточном опыте рисования или эскизирования возникают затруднения при откладывании одинаковых отрезков. В таких случаях помогает использование так называемой «бумажной линейки». На небольшом кусочке бумажки намечают нужную длину отрезка и откладывают его необходимое число раз в каких-либо направлениях. Часто прибегать к этому методу не рекомендуется, так как это задерживает развитие глазомера.

8.5. Аксонометрия плоских фигур

Построение аксонометрических изображений плоских фигур является основой построения геометрических тел и технических предметов.
Многоугольник состоит из вершин (точек) и сторон (отрезков прямых линий), следовательно, построение его аксонометрии начинается с построения вершин с последующим соединением их прямыми линиями — сторонами многоугольника.

Построение рисунка квадрата

Построим рисунок квадрата АВСD в прямоугольной изометрии при условии, что сторона АD параллельна оси X, а сторона АВ параллельна оси Y. Квадрат изобразится в виде ромба АВСD.

1. Нарисуем сначала оси прямоугольной изометрии X и Y (Рисунок 8.13).
2. Отложим по оси X от точки О отрезки (O-l) и (0-3), равные половине стороны квадрата.
3. Отложим по оси Y от точки О отрезки (0-2) и (0-4), равные также половине стороны квадрата (так как в изометрии коэффициенты искажения по всем осям равны единице).
4. Через точки 1 и 3 проведем прямые, параллельные оси Y, а через точки 2 и 4 — прямые, параллельные оси X.
5. На пересечении этих прямых получим вершины параллелограмма АВСD.

Рисунок 8.13 — Построение аксонометрии квадрата

Построение рисунка правильного шестиугольника (в плоскости X0Y)

1. Строим аксонометрию квадрата на осях ОХ и 0Y,  проходящих через его середину (Рисунок 8.14).
2. Две вершины (1-2) находятся на пересечении сторон квадрата с осью ОХ.
3. Чтобы определить остальные вершины:

• отрезок (1-2) делят на 4 равные части: отрезок (0-1) делим пополам точкой М, отрезок (0-2) делим пополам точкой N;
• отрезок ОС делят на 6 частей и на одной шестой части от точки С отмечают точку К и симметрично ей точку L.
• Через М и N проводят линии, параллельные оси 0Y до пересечения с линиями, проведенными через точки L и К параллельно оси ОХ.

4. Полученные точки пересечения будут искомыми вершинами.

Рисунок 8.14 — Построение аксонометрии правильного шестиугольника

Аксонометрия окружности

Окружность вначале следует рисовать вместе с квадратом, в который она вписывается. Это позволяет быстрее получить навык более правильного изображения окружностей в аксонометрических проекциях.

1. Нарисуем квадрат АВСD и проведем в нем диагонали. Через середину квадрата (точку О) проведем две взаимно перпендикулярные линии — оси X, Y. Отрезки (1-3) и (2-4) будут равны диаметру окружности (Рисунок 8.15).
2. Для определения промежуточных точек окружностей надо найти середину отрезка А-2 (точка Е). В свою очередь отрезок (Е-2) также разделим пополам в точке F.
3. Далее отрезок (А-1) разделим на две равные части в точке G.
4. Соединим точки G и F. Прямая (G-F) пересечет диагональ AC в точке 5. Точка 5 будет принадлежать окружности с центром в точке О и заданным диаметром  (отрезок  (1-3)).
5. Для нахождения точек 6, 7, 8 проделаем те же построения, какие мы использовали при нахождении точки 5, в каждой из оставшихся трех четвертей квадрата.
6. Плавно соединим последовательно все восемь точек, получив изображение окружности. Следует обратить внимание на то, что в точках 1, 2, 3 и 4 кривая (окружность или эллипс) касается сторон квадрата или параллелограмма.
7. В аксонометрии окружность изобразится в виде эллипса. Для его построения нарисуем проекцию квадрата в какой-либо аксонометрии, он будет в виде параллелограмма. Точки 1,2,3 и 4 лежат на пересечении середин сторон параллелограмма с аксонометрическими осями. Определим в параллелограмме (аналогично описанному выше) промежуточные точки 5,6,7 и 8 с помощью которых нарисуем эллипс.

Рисунок 8.15 — Построение аксонометрии окружности

8.6. Понятие о пропорциях

В реалистическом рисунке объемные предметы окружающей нас действительности изображаются такими, какими они существуют в природе и как их воспринимает глаз с данной точки зрения. В процессе рисования с натуры очень важно умение подмечать главное и характерное в окружающих нас вещах и явлениях.
Чтобы правильно передать форму предмета на плоскости листа, надо научиться определять его пропорции, необходимо уяснить его конструкцию, владеть техническими приемами рисования.
Пропорции — это соотношение величин частей предмета друг к другу и его частей к целому.
Чем точнее определены пропорции предметов на рисунке, тем больше сходства имеет изображение с натурой.
При определении пропорций изображаемого предмета пользуются взаимным сравнением размеров, то есть определяют визуально (на глаз), в каком отношении находится малый размер по отношению к большому (или наоборот). Сравнивать и проверять пропорции нужно не только в натуре, но и на рисунке.
Следует отличать истинные соотношения величин частей предмета от пропорций его изображения с определенной точки зрения.
Пропорции предмета при наблюдении с различных точек зрения будут восприниматься различно, но сам предмет в реалистическом изображении должен казаться нам тем же. Например, высота вазы будет казаться сильно сокращенной по отношению к ее ширине, если смотреть на нее со значительно более высокой точки зрения (Рисунок 8. 16).

Рисунок 8.16 — Пропорции. Рисунок вазы
Отмечая пропорции предмета на рисунке, надо учитывать его конструктивное строение. Так, например, ваза (на Рисунке 8.16) состоит из конусообразного горлышка, средней части яйцевидной формы и цилиндрического основания. Она представляет собой тело вращения, и поэтому в местах перехода форм четко видны окружности (с центрами на оси), которые нужно построить на рисунке.
Точность определения пропорций предмета зависит от глазомера рисующего. Глазомер развивается постепенно, благодаря систематическому рисованию с натуры.
Рассмотрим основные пропорции вазы, показанной на рисунке. Высота ее в 2 раза больше ширины. Если сравнить соотношение отдельных частей вазы по высоте, то высота горлышка составит 1/3 часть высоты вазы без подставки. Высота подставки нижней части вазы укладывается в высоте горлышка около 4 раз. Ширина подставки равна 1/2 ширины вазы в самом широком ее месте. Ширина узкой части горлышка несколько меньше 1/2 ширины верхнего края вазы и т. д.
При рисовании с натуры часто приходится решать более сложную задачу — находить пропорции предметов. Однако и в этом случае используется общий прием определения пропорций путем глазомерного сравнения величин. За единицу измерения можно взять один из предметов, входящих в группу.
Представление о масштабе следует из непосредственного глазомерного сравнения величин, что является условием правильного выполнения рисунка. Можно увеличивать и уменьшать предметы на рисунке, эскизе, чертеже — характер реальной действительности не меняется, если это увеличение тети уменьшение для всех элементов предмета делается пропорционально. Отношение размеров на рисунке должно быть равно отношению размеров в натуре.

8.7. Элементы композиции рисунка

Композиция — (compositio — (лат.)) в переводе означает составление, расположение, представляет собой средство придать единство различным частям художественного произведения.
Отдельные элементы композиции должны быть связаны между собой, а внимание зрителя сосредоточивается на главном предмете (композиционном центре), которому должно подчиняться все второстепенное (детали).
Основное требование, предъявляемое к композиции учебного рисунка, — уравновешенность расположения изображаемых предметов на листе.
Приступая к построению рисунка, нужно, прежде всего, изучить форму предмета, то есть провести внимательный анализ геометрических форм, составных элементов изображаемого предмета.
Общий путь анализа объектов сложной формы — расчленение их на более простые геометрические тела, или замена, на первых порах, построения элементов сложной формы элементами простой формы. Величину рисунка следует выбирать такой, чтобы мелкие элементы предмета были бы четко изображены. Для этого размер изображения увеличивают. Если нет необходимости детализировать мелкие элементы, или предмет имеет простую форму, то не нужно делать изображение большим. В грубом приближении рисунок должен занимать (50 — 75)% площади формата. Поэтому формат листа подбирают под планируемую величину изображения.
Деталь надо развернуть так, чтобы были видны три ее стороны (три измерения: длина, высота, ширина). Ориентация детали для различных аксонометрических проекций может меняться, принимая наиболее наглядное положение. Освещение детали, полагают, идет слева.
При компоновке рисунка, то есть расположении изображения на листе, нужно помнить, что наблюдатель, зритель, рассматривая изображение, подсознательно включает в поле изображения и некоторую часть пространства вокруг изображаемых предметов. Отсюда, если на деталь мы смотрели как бы сверху, то нужно в верхней части листа оставлять несколько больше места («больше неба»). При направлении взгляда на деталь как бы снизу изображение смещают вверх листа, оставляя больше «земли». Если главная часть детали (по содержанию) находится слева, то изображение на листе нужно сдвинуть чуть вправо, чтобы рамка не отвлекала внимание и не мешала восприятию изображения.
Композиция является одним из главных средств создания эстетических качеств изображения, она прямо связана с наглядностью и читаемостью рисунка. Поэтому, кроме названных особенностей для рисунка, очень важно выбрать такую аксонометрическую проекцию, которая наиболее полно раскрывает форму предмета.

8.8. Наглядность аксонометрических проекций

Правильный выбор аксонометрической проекции обеспечивает большую наглядность изображения и простоту построения рисунка. Под наглядностью следует понимать наиболее отчетливую видимость на рисунке основных частей детали и наименьшее искажение ее форм.
Выбор аксонометрической проекции зависит также от формы детали. Главной задачей при этом является обеспечение видимости всех основных элементов изображаемой детали. Кроме того, отдельные части детали не должны закрывать друг друга.
Чтобы лучше представить, насколько важна наглядность изображения, сравним несколько рисунков таких предметов, как куб, цилиндр, деталь «фланец», выполненных в прямоугольных и косоугольных проекциях.
На Рисунке 8.17 эти предметы показаны в прямоугольной изометрической проекции. Грани куба получились мало выразительными, поскольку по всем трем направлениям координатных осей X, Y, Z они имеют одинаковые искажения.

Рисунок 8. 17 — Прямоугольная изометрия	Рисунок 8.18 — Прямоугольная диметрия


Прямоугольную изометрию применяют в тех случаях, когда три стороны предмета имеют одинаковое количество элементов, необходимых для характеристики изображаемого предмета, но куб получается мало выразительным.
Наибольшей наглядностью отличается изображение в прямоугольной диметрии как изображение, сходное с перспективным.
В прямоугольной диметрической проекции (Рисунок 8.18) благодаря большему сокращению размеров по одной из координатных осей рисунки куба и цилиндра получились более наглядными. Рисунок  же детали «фланец» в прямоугольной диметрии менее выразителен, чем в прямоугольной изометрии.
На Рисунке 8.19 куб, цилиндр и фланец выполнены в косоугольной фронтальной изометрической проекции. Куб и цилиндр в этой проекции получились маловыразительными и с большим искажением формы. При изображении фланца потребовалось рисовать несколько окружностей, а нарисовать окружность сложнее, чем эллипс. Поэтому такой рисунок уступает в простоте построения. К тому же он нисколько не наглядней двух предшествующих рисунков.

Рисунок 8.19 — Косоугольная фронтальная изометрия	Рисунок 8.20 — Косоугольная горизонтальная изометрия


Косоугольную фронтальную аксонометрию используют в случаях, когда обтекаемые формы предметов в виде кривых поверхностей можно расположить параллельно фронтальной плоскости проекций, тогда они изображаются в неискаженном виде и их проще рисовать.
В косоугольной горизонтальной изометрической проекции (Рисунок 8.20) все рисунки обладают меньшей наглядностью и  строить их несколько сложнее.
Рисунки, выполненные в косоугольной фронтальной диметрической проекции, выглядят по-разному  (Рисунок 8.21).

Рисунок 8.21 — Косоугольная фронтальная диметрия


Цилиндр в косоугольной фронтальной диметрии получается мало выразительным и с большим искажением формы. Рисунки куба и фланца, наоборот, обладают хорошей наглядностью.
Таким образом, рисунок куба лучше всего выполнять в косоугольной фронтальной диметрии, рисунок цилиндра — в прямоугольной диметрии, а рисунок фланца — в прямоугольной изометрии.
В некоторых случаях сразу трудно определить, какой вид аксонометрии дает более наглядное изображение изделия (особенно, если у него имеются наклонные элементы — ребра, спицы, стенки…).
В таких случаях рекомендуется выполнять технические рисунки в различных аксонометрических проекциях и из них выбрать наиболее наглядный.

8.9. Плоскостной рисунок

Плоскостное рисование (орнамент, фронтальные изображения фасадов зданий, планы сооружений) развивалось значительно быстрее рельефного изображения, хотя возникли они одновременно.
Зрительный подход к натуре может быть двоякий:

• плоскостное восприятие натуры;
• объемное восприятие.

При плоскостном восприятии натура целиком, во всей своей пространственной сложности, изображается спроектированной на плоскости в ортогональной проекции.
Целью плоскостного рисования является развитие чувства пропорции и глазомера, восприятия и передачи на рисунке отношения размеров изображаемой фигуры; научиться «видеть» натуру. (Смотреть не значит видеть).
Чтобы «увидеть» надо внимательно рассмотреть, то есть изучить форму натуры. Разбивка контура предмета на более простые геометрические формы позволит легко и правильно его изобразить.

Даже дети дошкольного возраста с успехом нарисуют сидящего котенка после указания, что форма его составлена из двух эллипсов  (овалов) разной величины и двух треугольников.

Рисунок 8.22 — Плоскостной рисунок
Умению «видеть» при рисовании помогает знание законов математики, физики и других наук. Физиологи говорят: человек глядит не глазами, а мозгом. Убедимся в этом на примере рисунка чайника.
На Рисунке 8.22 чайник построен не правильно, так как учащийся недостаточно вдумчиво рисовал:

• особенности усеченного конуса — очерковые образующие надо было нарисовать сходящимися на оси вращения в одной точке;
• Закон сообщающихся сосудов должен был подсказать, что носик чайника должен быть поднят выше.

Итак, приступая к изучению изображаемого предмета, необходимо установить:

• из каких главных простейших составляющих элементов (шар, цилиндр, призма, пирамида, конус и др.) составлена натура;
• взаимное расположение выявленных фигур относительно друг друга;
• пропорциональные соотношения размеров фигур, а также расстояние между ними.

8.10. Рисунок детали и сборочной единицы

Переход от рисования плоскостных форм к рисованию объемных тел, в аксонометрической проекции осуществляется с помощью введения высотных размеров на основе построений аксонометрии плана (вида сверху) (Рисунок 8.23).

Рисунок 8.23 — Плоскостной рисунок и аксонометрия
Такой прием дает возможность непосредственно переходить от прямоугольного чертежа к наглядному изображению предмета.
а) Рисование детали с натуры
Прежде чем приступить к рисованию детали с натуры, рисующий должен проанализировать деталь, а именно:

1. Определить название и назначение детали.
2. Рассмотреть деталь со всех сторон и определить ее рабочее положение. Иногда для большей выразительности деталь рисуют и не в рабочем положении.
3. Установить на глаз общие пропорции детали и определить пропорциональную зависимость всех ее частей.
4. Мысленно расчленить деталь на простые геометрические тела, то есть выявить конструктивную форму детали.
5. Определить, какие необходимо выполнить разрезы.
6. Выбрать вид аксонометрической проекции.
7. Определить композицию рисунка.

б) Рисование детали по чертежу
Выполнение рисунка по чертежу требует от рисующего умения читать чертеж, то есть представлять форму детали в целом и отдельных ее частей. В процессе чтения необходимо тщательно изучить чертеж, сопоставить на глаз габаритные размеры предмета и соотношение его частей. Рисунок позволяет лучше понять конструктивную форму предмета.
При рисовании деталей по чертежу не следует делать никаких замеров при помощи циркуля или линейки. Все размеры надо брать в пропорциональном отношении на глаз. Рисунок можно выполнять либо увеличенным, либо уменьшенным в зависимости от его композиции. Так же как и при рисовании детали с натуры, вначале определяют на глаз отношения между крайними точками всей детали, а потом намечают размеры каждой отдельной ее части, сравнивая их величины. Таким образом, правила выполнения рисунка детали по чертежу точно такие же, как и при рисовании с натуры.
в) Рисование сборочной единицы с натуры
Сборочной единицей называется изделие, составные части которого подлежат соединению между собой на предприятии — изготовителе с помощью сборочных операций: свинчивания, пайки, опрессовки, развальцовки, склеивания и др.
Рисование сборочной единицы с натуры основано на тех же принципах, что и рисование с натуры отдельных деталей, а именно:

1. Определяют название и назначение изделия.
2. Разбирают и уясняют взаимосвязь отдельных деталей между собой.
3. Определяют назначение каждой детали и запоминают последовательность их соединения между собой.
4. Продумывают, какой целесообразнее сделать вырез, с тем чтобы получить более ясное представление о внутреннем расположении деталей и их взаимодействии.
5. Выбирают аксонометрическую проекцию, в которой сборочная единица будет изображена наиболее наглядно.
6. Продумывают композицию рисунка.
7. Приступают к построению рисунка.

г) Рисование сборочной единицы по чертежу
Сборочный чертеж — документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки и контроля. Прежде чем приступить к построению рисунка сборочной единицы, надо ознакомиться со спецификацией и сборочным чертежом.
Спецификация —  текстовый документ, определяющий состав изделия, состоящего из двух и более частей. По спецификации изучают последовательность соединения всех деталей между собой.
Выполнение рисунка сборочной единицы по чертежу требует от рисующего обязательного умения читать чертеж. Вначале надо изучить чертеж: выявить на глаз соотношение габаритных размеров и сопоставить отдельные части между собой и со всей сборкой в целом. Изучив характерные особенности формы каждой детали в механизме и расположение деталей относительно друг друга, приступают к построению рисунка, используя те же правила, что и при рисовании сборочной единицы с натуры.

8.11. Разрезы на аксонометрических изображениях

В аксонометрических изображениях изделий разрезы, как правило, получают путем сечения плоскостями, параллельными плоскостям проекций, и условного удаления отсекаемой части. Разрезы следует применять в тех случаях, когда они действительно необходимы и при этом не теряется наглядность конструктивных форм.
Для отличия рассеченной части изделия от частей, не попавших в разрез, применяют штриховку. Линии штриховки сечений наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям с учетом коэффициента искажения по осям (Рисунок 8.24).

Рисунок 8.24 — Правила штриховки в аксонометрии

8.12. Методика рисования

Характерно для рисования группы тел (когда натура состоит из нескольких геометрических элементов) то, что тела рисуются все сразу, а не каждый в отдельности.

«Художник должен работать как деревообделочник. Сначала он грубо обтесывает топором, потом строгает рубанком, и все дальше и дальше инструменты его тоньше, заканчивает он шкуркой, полировкой и лаком,» – слова известного художника И.Е.Репина.

В целях упрощения построения рисунка следует располагать изображение так, чтобы его основные измерения были параллельны аксонометрическим осям. Это позволяет строить изображение, откладывая размеры (или координаты) по направлениям соответствующих осей с учетом коэффициентов искажения. Изображая симметричные предметы, целесообразно одну из аксонометрических осей совмещать с осью симметрии предмета.
В процессе выполнения рисунка переводят объемную форму предмета в плоскостное изображение. При этом необходимо определить, как преобразуется видимая форма предмета при плоскостном изображении, какие части и элементы предмета изменяются, какие будут видимыми и т.д. Правильность решения этой задачи зависит от умения наблюдать и знания законов построения аксонометрии.
Необходимо разобраться в общей форме предмета и правильно понять ее. Для облегчения этой задачи можно применить способ обобщения (упрощения формы). Суть его заключается в том, что любую сложную форму рассматривают как простейшую геометрическую. Такой способ построения помогает правильно понять и изобразить трехмерный объемный предмет, развивает пространственное представление и облегчает работу.
Работу над рисунком необходимо начинать с больших обобщений, с решения общей задачи, постепенно переходя к решению частных второстепенных задач, которые в конечном результате не должны нарушать впечатления целого. Главному в предмете сначала нужно уделять больше внимания, чем второстепенному, являющемуся дополнением к целому.
Сначала определяют пропорции всей натуры, то есть отношение высоты к ширине всей группы тел, а затем определяют отношение отдельных тел друг к другу.
На следующем этапе на листе отмечают местоположение каждого элемента и его габариты, учитывая выявленные пропорции, тем самым строим как бы «скелет» натуры (Рисунок 8. 25).

Рисунок 8.25 — Последовательность построения
Начинают рисунок легкими, едва заметными линиями, а затем, когда правильно решена композиция рисунка и найдены пропорции элементов и натуры в целом, постепенно уточняют линии и усиливают тон.
Все второстепенные, не характерные для изображаемого предмета детали не рисуют, а, прежде всего, устанавливают схематично, набросочными линиями общую форму натуры.
После этого начинают построение каждого элемента. Сложные элементы (тела вращения, многогранники) на первоначальном этапе можно заменять параллелепипедами, не вырисовывая мелкие особенности этих элементов.
Когда общая форма натуры будет найдена, можно приступить к размещению мелких элементов, также начиная с более крупных из них. Набросок натуры уточняется проверкой пропорционального соотношения геометрических элементов и симметрии.
Если линия проведена не правильно, то ее не стирают, а проводят рядом другую, более точную. Первоначальные неточные линии, проведенные при построении, зрительно на рисунке почти не воспринимаются. В стадии Завершения они поглощаются общим тоном рисунка.
Далее сотрем ненужные линии построения и проверим точность выполнения рисунка, после чего обведем рисунок более четким контуром.

8.13. Оттенение поверхностей

Каждый предмет находится в конкретной световой среде и освещен не только основным источником света, но и светом, отраженным от окружающих его других предметов, которые, будучи сами также освещены, являются источником отраженного света. Светлые и хорошо освещенные предметы отражают много света, а темные и плохо освещенные — мало. Форма предметов ограничивается различными поверхностями, поэтому лучи света, падая на эти поверхности, распределяются на них неравномерно. Одни части поверхности получают больше света, другие меньше, а третьи почти совсем не получают световых лучей.
Для придания рисунку большей наглядности и выразительности в техническом рисовании применяются условные средства передачи объема с помощью светотеней — оттенения.
Светотенью называется распределение света на поверхности предмета. Она играет главную роль при восприятии объема предмета.
Освещенность предмета зависит от угла наклона световых лучей. В техническом рисовании условно принято считать, что источник света находится сверху и сзади рисующего, таким образом,  свет всегда будет слева, а тень — справа.
Отображение выпуклости предмета достигается путем градации света и тени: наиболее освещенные поверхности оттеняются светлее, чем поверхности, удаленные от света.
Светотень состоит из следующих элементов: собственной тени, рефлекса, полутона, света и блика.
Освещенную часть поверхности предмета называют светом.
Собственная тень образуется на части поверхности тела, на которую не падают световые лучи основного источника света. Освещенная поверхность, отражая свет, ослабляет силу собственной тени.
Такое высветление собственной тени отраженным светом называется рефлексом. Рефлекс всегда бывает темнее поверхностей света и полутени.
Слабо освещенные места на поверхности предмета называются полутонами. При помощи полутонов осуществляется постепенный переход от тени к свету.
Блик — самое светлое пятно на предмете.
Для правильной передачи на изображении объема и формы предмета необходимо ясно представлять его конструкцию и расположение отдельных частей в пространстве по отношению к источнику света.
Самую большую освещенность получает поверхность в том случае, если лучи падают на нее перпендикулярно. Чем меньше угол наклона лучей по отношению к поверхности, тем меньше падает на нее лучей и тем слабее она освещена. Освещенность зависит также от расстояния поверхности до источника света.
Светотень на изображении выявляют тоном. Тон (tonos — греческое слово, означающее качество, оттенок) наносится различными способами и должен соответствовать отношению света и тени, наблюдаемому в натуре. Выдержать рисунок в тоне — значит передать  на нем световую гамму от темного тона через оттенки серого к светлому, сведенные в гармонию тональных отношений. Самым светлым тоном на рисунке будет цвет бумаги, а самым темным — линия, проведенная графитом карандаша с полным нажимом.
Аксонометрические чертежи и технические рисунки, на которых использована светотень, бывают штриховые и тоновые. На штриховых рисунках тон передают условно — точками или штрихами, карандашом или тушью с помощью ручки с пером или рейсфедера (Рисунок 8.26, 8.27). На тоновых рисунках тон наносят карандашом, тушью, акварельными красками и пр. (Рисунок 8.28).

Рисунок 8.26 — Штриховка

Рисунок 8.27 — Шрафировка
Тон должен плавно переходить от белого до темного без заметных границ элементов светотени.
Технику работы карандашом при нанесении светотени на тоновом рисунке называют тушевкой.

Рисунок 8.28 — Тушевка
Явление освещенности лучше всего наблюдается на примере куба и цилиндра, помещенных рядом. Анализируя эти тела с точки зрения распределения элементов светотени, можно установить, что характер освещенности грани куба и поверхности цилиндра различен. Переход от света к тени на гранях куба резкий и определенный, тогда как переход освещенной поверхности цилиндра к теневой мягкий и постепенный.
Свет на поверхности предмета распределяется неодинаково: одни части поверхности освещаются больше, другие меньше. Существует два правила, которыми следует руководствоваться при нанесении светотеней на изображение:

1. Освещенные части предметов с удалением от наблюдателя становятся темнее, затемненные — высветляются;
2. Контраст тени и света на предметах, расположенных ближе к источнику света, резче, чем на предметах, удаленных от него.

Рассмотрим эти правила на примере куба (Рисунок 8.29).

Нанесение светотени на поверхности многогранников

Рисунок 8.29 — Распределение светотени на параллелепипеде
Горизонтальная грань куба освещена равномерно, но зона 6 вследствие того, что удалена от наблюдателя изображена более затемненной. Самым светлым местом на передней грани кажется зона 1. Однако зоны 1, 2, 3 освещены одинаково, но из — за контраста с находящейся рядом собственной тенью на правой грани куба зона 1 кажется более светлой, а зоны 2, 3 — менее светлыми. В зоне 4 освещение усиливается. Это рефлекс, полученный кубом от плоскости, на которой он находится. Из всех зон зоны 7 и 8 самые темные. Не следует опасаться перетемнить их. Эта ошибка вполне допустима, так как усиливается рельефность куба. В зоне 9 и особенно в зоне 10 наблюдается ярко выраженный рефлекс от горизонтальной плоскости проекций.
Штриховку наносят в зависимости от положения изображаемой многогранной поверхности. Вертикальные поверхности штрихуют в вертикальном направлении, горизонтальные — в горизонтальном (параллельно аксонометрическим осям), наклонные — в направлении, параллельном углу наклона плоскости.

Нанесение светотени на поверхности вращения

Нанесение светотени на поверхности  полого  цилиндра показано на Рисунке 8.30.
Наружную и внутреннюю поверхности цилиндра можно разделить условно на семь равных зон. Эти зоны соответствуют следующим элементам светотени: 1 — полутень (полутон), 2 — свет, 3 — блик, 4 — свет, 5 — полутень (полутон), 6 — тень, 7 — рефлекс.

Рисунок 8.30 — Распределение светотени на цилиндре
Штриховку основания цилиндра наносят по тем же правилам, что и штриховку граней куба. На внешней и внутренней поверхностях цилиндра линии штриховки наносят параллельно образующим. Внутреннюю поверхность цилиндра Заштриховывают по такому же принципу, что и внешнюю, но блик, полутона, собственную тень и рефлекс соответственно перемещают на противолежащие зоны поверхности.
Нанесение тона на изображение рекомендуется выполнять от более темного к более светлому. Переходы от тени к свету должны быть незаметными. Необходимо сверять тональную взаимосвязь, сравнивая полученный тон с крайними тонами  (темным и светлым).
Перед нанесением тушевки построенное изображение обводят с небольшим нажимом карандаша. Затем все стирают и на листе остаются «вмятины» от грифеля (они нам дают информацию о контуре изображения), после этого начинают затушевывать поверхности.

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1000 р./ак.ч.

Рисунок интерьера с натуры Текст научной статьи по специальности «Науки об образовании»

научно-методический электронный журнал

Нейфелвд В. А., Савинов А. М. Рисунок интерьера с натуры // Концепт. — 2015. — Спецвыпуск № 18. — ART 75258. — 0,34 п. л. — URL: http://e-koncept.ru/2015/75258.htm. — Гос. рег. Эл № ФС 7749965. — ISSN 2304-120X.

ART 75258

УДК 7.072

Нейфельд Вероника Андреевна,

студентка факультета технологии и дизайна ФГБОУ ВПО «Вятский государственный гуманитарный университет», г. Киров nika [email protected]

Савинов Андрей Михайлович,

кандидат педагогических наук, доцент кафедры дизайна и изобразительного искусства ФГБОУ ВПО «<Вятский государственный гуманитарный университет», г. Киров

[email protected]

Аннотация. В статье рассматриваются особенности компоновки и построения интерьера. Обращается внимание на соблюдение правил и законов перспективы, а также затрагиваются вопросы тональной проработки рисунка интерьера. Ключевые слова: рисунок интерьера, фронтальная перспектива, угловая перспектива, светотеневое решение интерьера. Раздел: (05) филология; искусствоведение; культурология.

Интерьером принято называть внутреннее пространство архитектурного сооружения или внутренний вид любого помещения. Для того чтобы правильно выполнить рисунок интерьера необходимо, прежде всего, соблюдать законы перспективы. Не зная законов и правил линейной перспективы, невозможно нарисовать реалистически даже самый обыкновенный предмет. При изображении интерьера в рисунке помимо правил и законов перспективы необходимо ещё правильно выбрать точку зрения, линию горизонта и точки схода. Каким бы сложным по конфигурации ни был интерьер, его всегда можно привести к обычным геометрическим объёмам, которые имеют в плане квадрат, прямоугольник, круг, шестиугольник и поэтому умение рисовать простые геометрические формы значительно облегчит рисование интерьера. Практическое умение изображать рисунок в интерьере во многом поможет правильному изображению интерьеров как с натуры, так и по представлению.

Основные проблемы, возникающие у студентов выполняющих рисунок интерьера, — это неумение целостно воспринять весь интерьер, а также сложность вызывает компоновка различных по пропорциям предметов с соблюдением правил перспективы. Для того, чтобы справиться с этими задачами необходимо знать особенности выполнения рисунка интерьера, так как от умения рисовать интерьер зависит то, как будет выполняться практически любая композиция, ведь интерьер как художественно организованное пространство можно встретить в любой сюжетной картине, а также в качестве фона в портрете и натюрморте [1].

Следует отметить, что каждый интерьер отличается определённым идейным содержанием, эстетическим настроем. Выбрав наиболее удачный вид интерьера, его надо грамотно скомпоновать в листе бумаге. Какую-то часть интерьера, например потолок, надо изъять, а на какую-то посмотреть с другой с точки зрения. Сначала нужно выбрать композицию изображаемого интерьера, а затем рисунок проверяется по перспективе: устанавливается линия горизонта, точка (точки) схода уходящих в глубину параллельных линий, прослеживается правильность расположения следов предметов на полу и конструктивная слаженность рисунка каждого объекта в интерьере. Выполнять перспективу интерьера не всегда целесообразно, так как мо-

Рисунок интерьера с натуры

f\j ■Л f\j

науш.о-методический электронный журнал

Нейфелвд В. А., Савинов А. М. Рисунок интерьера с натуры // Концепт. — 2015. — Спецвыпуск № 18. — ART 75258. — 0,34 п. л. — URL: http://e-koncept.ru/2015/75258.htm. — Гос. рег. Эл № ФС 7749965. — ISSN 2304-120X.

ART 75258

УДК 7.072

жет потеряться острота видения, первое живое непосредственное восприятие натуры. В первую очередь нам нужно дать выразительное, художественно-образное отображение действительности, а не сухой чертёж. Поэтому все перспективные построения в рисунке надо производить мысленно, а на изображении должен возникать правильный перспективный образ предмета. Для начинающих такой метод рисования может показаться очень сложным, можно наметить направление перспективных сокращений, но делать это надо очень легко, еле заметными линиями, которые в процессе работы исчезнуть сами, без вмешательства резинки [2].

Изображение интерьера, у которого одна из стен расположена параллельно картине, а две другие перпендикулярно, называется фронтальным. В зависимости от расположения точки схода фронтальная перспектива может быть центральной (точка схода находится в центре изображения) или боковой (точка схода сдвинута левее, либо правее центра). Примеры с изображением интерьера, можно встретить в картинах художников всего мира. Композиция фронтального интерьера может быть различной. Она зависит от замысла рисующего, от выбора положения элементов аппарата проецирования, то есть высоты линии горизонта, положения главной точки картины и дистанционной точки. Выбор положения линии горизонта по отношению к высоте изображаемого интерьера зависит от того, какую часть помещения необходимо показать более развернуто. Чтобы получить изображение пола и потолка в одинаковом ракурсе, линию горизонта нужно проводить посередине высоты помещения. Если необходимо получить изображение пола более развернутым к зрителю, лучше показать изображаемые на нём предметы, то линию горизонта следует проводить выше. Если необходимо получить изображение потолка более развернутым к зрителю, лучше показать его украшения, линию горизонта следует проводить ниже середины высоты помещения.

Когда главная точка находится в центре картины, полученное изображение называется центральной фронтальной перспективой. Если же точка расположена правее или левее центра картины, то такое перспективное изображение называется боковой фронтальной перспективой. Перемещение точки от центра картины вдоль линии горизонта позволяет студентам увеличивать изображение одной из стен помещения. Чтобы получить изображение одной из стен более развернутым к зрителю, следует сместить главную точку картины к противоположной стене. От положения дистанционной точки зависит соотношение изображений фронтальной и боковых стен. Если дистанционную точку расположить ближе к главной точке картины, то изображение фронтальной стены отодвигается от зрителя, а боковые стены изображаются более развернутыми. Эта закономерность может быть использована при построении интерьера помещения, у которого фронтальная стена значительно больше боковых и ее необходимо зрительно уменьшить.

Кроме фронтальной перспективы для изображения интерьера иногда целесообразно использовать угловую перспективу. Угловая перспектива интерьера — это перспективное изображение интерьера, у которого главная вертикаль расположена в углу помещения, то есть луч зрения направлен в угол помещения. Рекомендации для выбора высоты линии горизонта те же, что и при построении фронтального интерьера. Главную точку картины целесообразно выбирать ближе к центру картины, тогда зритель будет рассматривать её, находясь против её середины. Чтобы избежать искажений изображения, следует взять более широкий угол зрения: чем дальше друг от друга будут располагаться точки схода параллельных прямых, тем естественнее будет изображение интерьера. Чтобы получить интерьер с большим видом

научно-методический электронный журнал

Нейфельд В. А., Савинов А. М. Рисунок интерьера с натуры // Концепт. — 2015. — Спецвыпуск № 18. — ART 75258. — 0,34 п. л. — URL: http://e-koncept.ru/2015/75258.htm. — Гос. рег. Эл № ФС 7749965. — ISSN 2304-120X.

ART 75258

УДК 7.072

на одну из стен, направление этой стены задается под более острым углом к плоскости картины, для чего предельную точку этой стены смещают в противоположную сторону от главной точки картины. Большое значение в рисунке интерьера имеет освещение. Центром изображения бывает то место, куда падает наиболее яркий свет. Также центром может быть участок, имеющий наибольшее количество деталей, что чаще всего представляет собой в интерьере определенный акцент. При анализе светотени учитывается, что самое яркое — это источник света: окно (естественный свет), лампа (искусственный свет). Наиболее освещенные места интерьера требуют наибольшей детализации и точной передачи формы. Стены, даже белые, расположенные перпендикулярно к свету, будут уже темнее источника света. Отражение света в зеркале также темнее самого света. Наличие ярких рефлексов и света характерно для солнечного освещения. При восприятии самого светлого следует учитывать и видеть самое темное, контрастное ему. Светотеневая передача интерьера должна выполняться только после конструктивного построения элементов интерьера легкими линиями. После это следует продумать светотональные отношения и градации всего изображения, определить силу света наиболее освещенного участка и силу тона наиболее затемненного. Светотональная проработка интерьера первоначально выполняется обобщенно, лёгкими штрихами, тон которой должен быть слабее, чем в окончательном рисунке. Предварительная проработка интерьера в тоне поможет проверить диапазон тональных отношений, цельность всего пространства интерьера, удаленность планов теневой моделировки интерьера.

Положения, которыми необходимо руководствоваться в работе тоном, не менее важны, чем те, которые используются при перспективном построении. Малейшая тональная ошибка приводит к погрешностям и неприятностям в рисунке: например, блик может «оторваться» от поверхности предмета или может то или иное место изображения «провалиться». При тональной проработке рисунка, также, как и при его построении, необходимо делать множество разнообразных сравнений и сопоставлений. Нужно постоянно сравнивать одну силу тона с другой и в то же время не упускать из виду общее состояние. Нельзя разделять линейный рисунок, определяющий перспективное строение формы в рисунке, от его тональной трактовки [3]. Одной из причин, мешающих начинающему рисовальщику правильно оценивать тоновые отношения, является особенность устройства сетчатки глаза. В данной статье мы не будем детально рассматривать все процессы и механизмы, связанные с актом зрительного восприятия, так как по этой теме имеется достаточно обширная специальная литература, отметим только тот факт, что в рисунке невозможно передать то живое ощущение реальной формы, её рельефа, которое мы получаем в натуре, поэтому рисующему в процессе обучения необходимо научиться выделять наиболее существенные и выразительные элементы (например, такими элементами в тоновом распределении света по поверхности формы могут быть тоновые контрасты на границе света и тени). Подробности о некоторых сторонах целостного видения, объясняющих ту или иную существенную особенность восприятия в процессе изобразительной деятельности, можно найти в диссертационном исследовании Е. Ф. Кузнецова [4]. Можно выделить лишь способность глаза к адаптации, которая имеет большое значение в процессе зрительного восприятия во время рисования и которая значительно затрудняет работу начинающего художника, так как он, не подозревая о непроизвольном действии механизма адаптации, не замечает его влияния на воспринимающую способность глаза. А. А. Унковский отмечает: «Если заняться изображением какой-либо находящейся в тени детали фигуры обособленно,

м Q м

научно-лштодический электронный журнал

Нейфельд В. А., Савинов А. М. Рисунок интерьера с натуры // Концепт. — 2015. — Спецвыпуск № 18. — ART 75258. — 0,34 п. л. — URL: http://e-koncept.ru/2015/75258.htm. — Гос. рег. Эл № ФС 7749965. — ISSN 2304-120X.

ART 75258

УДК 7.072

то можно допустить ошибку, так как эта деталь будет выписана слишком резко. В то же время если взглянуть на натуру целиком, то видно, что это место как бы «тонет» в общей большой тени, и мы его почти не замечаем» [5, с. 16]. Учащийся, не имеющий достаточного опыта работы над теневыми участками натуры, длительно удерживает свой взгляд именно на них. В итоге чувствительность его глаза намного повышается, и он начинает различать в тени излишние подробности. Тени в результате адаптации глаза высветляются. В рисунке появляется серость, отсутствие контрастов, излишние светлые рефлексы, дробность. Педагогу важно учитывать эту особенность глаза и вести соответствующую работу со студентами, чтобы они сознательно переключали свое внимание в процессе работы с натурой, сопоставляя тональные контрасты отдельных элементов поверхности между собой и в соответствии с общим светом на предмете, и с общей тенью. Ю. В. Новоселов подчеркивает: «Только анализируя, сопоставляя силу тоновых контрастов в тени и в свету, можно оценить тоновые отношения в освещении натуры и перевести их в светлот-ный диапазон рисунка» [6, с. 31].

Удостоверившись в правильности светотональных отношений всего изображения, следует перейти к проработке элементов интерьера по принципу от светлого к темному. При этом следует учитывать и передавать все тональные отношения изображаемых объемов — свет, полутень, тень, рефлекс, падающая тень. Прокладывая тени и полутени штрихами, надо стараться класть их по форме, по направлению плоскостей элементов интерьера. Для этого нужно сначала прокладывать штрихи в одном направлении, потом в другом. Каждая линия, каждый штрих должны быть по-ложны не бездумно, а должны выражать конкретную форму, определенную поверхность предмета. При моделировке одной плоскости или формы надо избегать хаотичности в штрихах. Однако не следует делать и строго параллельных штрихов, отчего рисунок становится сухим. Часто повторяющейся ошибки студентов — когда в светотональном рисунке сохраняются жесткие линии конструкции рисунка, как на переднем, так и на дальнем плане. Такие линии вырываются из рисунка и сводят на нет всю тональную проработку. Форма должна выявляться только светом и тенью с обширной гаммой взаимоотношений между ними.

Таким образом, успешное и правильное выполнение рисунка интерьера с натуры зависит от правильного выбора точки зрения, линии горизонта и точек схода параллельных прямых. При рисунке помещения линии горизонта будут располагаться на уровне глаз сидящего или стоящего за мольбертом человека. В зависимости от местоположения рисующего перспектива его рисунка будет угловой или фронтальной. При линейном построении рисунка интерьера следует обратить особое внимание на качество графического построения работы — линии, находящиеся на переднем плане, должны быть значительно ярче линий, находящихся на заднем плане. Перспективное построение необходимо выполнять так, чтобы большие тональные отношения органично поддерживали линейное построение. Это позволит уже на первоначальном этапе рисунка показать глубину и пространство помещения и облегчит работу над дальнейшим светотеневым решением интерьера.

Ссылки на источники

1. Лебедко В. К. К вопросу анализа художественного пространства // Вопросы истории, теории и методики преподавания изобразительного искусства: сб. науч. тр. Вып. 1. — М. : Прометей, 1996. -С. 32-33.

2. Ростовцев Н. Н. Академический рисунок: учеб. для худ.-граф. фак. пед. ин-тов. — 2-е изд., доп. и перераб. — М. : Просвещение, 1984. — 239 с.

ГУ r\J

научно-методический электронный журнал

Нейфельд В. А., Савинов А. М. Рисунок интерьера с натуры // Концепт. — 2015. — Спецвыпуск № 18. — ART 75258. — 0,34 п. л. — URL: http://e-koncept.ru/2015/75258.htm. — Гос. рег. Эл № ФС 7749965. — ISSN 2304-120X.

ART 75258

УДК 7.072

3. Савинов А. М. Методические принципы академического рисунка при подготовке дизайнеров // Концепт. — 2014. — Спецвыпуск № 06. — ART 14571. — URL: http://e-koncept.ru/2014/14571.htm. -Гос. рег. Эл No ФС 77-49965. — ISSN 2304-120X

4. Кузнецов Е. Ф. Формирование целостного видения на начальных этапах обучения рисунку студентов художественно-графических факультетов педагогических институтов: дис. … канд. пед. наук. — М., 1986. — 221 с.

5. Унковский А. А. Живопись фигуры. Работа над этюдами головы и фигуры человека. Портрет: пособие для студентов-заочников художественно-графических факультетов пед. ин-тов. — М. : Просвещение, 1968. — 64 с.

6. Новоселов Ю. В. Рисунок, живопись, композиция: метод. рек. для слушателей подготовительных отделений. — М., 1985. — 46 с.

Veronika Neyfeld, issn 2304-120х

Student, Technology and Design Department, Vyatka State University of Humanities, Kirov nika [email protected] Andrei Savinov,

Candidate of Pedagogic Sciences, Associate Professor at the chair of Design and Fine Arts, Vyatka State University of Humanities, Kirov [email protected] Interior drawing from nature

Abstract. The paper discusses the features of layout and construction of interior. Attention is paid to compliance with the rules and laws of perspective and tonal study of interior drawing. Key words: interior drawing, front perspective, angle perspective, treatment of light and shade

Рекомендовано к публикации:

Г. Н. Некрасовой, доктором педагогических наук, членом редакционной колллегии журнала «Концепт»

PU г м

977230412015940

Линейная перспектива(угловая) и сложные перспективные случаи. Часть 2 Тема 16

Важный момент, который не устану повторять, что обе точки схода всегда будут лежать на линии горизонта(как ее выбирать смотреть тему 15).

Они там находятся вне зависимости от того в каком ракурсе мы видим здание, больше оно развёрнуто к нам или меньше( мини рисунок под первым кубиком )

В итоге в простом варианте угловой перспективы(следующий рисунок ) всегда у нас будет



три основных вида линий: вертикальные, и те, что сходятся в правой точке схода и те, что уходят к левой.



При этом, очень важно понимать, что, если в одном здании все проще:то, что справа идёт(сходится) вправо к горизонту, то, что слева идёт влево, то , если мы смотрим на группу зданий, важно рассматривать таким образом каждое в отдельности, а не относительно самого первого здания.

Сейчас Вы поймёте о чем я.

Внимательно посмотрите на центральное здание-тут все понятно право-вправо, лево-влево, следующее же здание также уходит в перспективу: правая часть вправо, левая в левую точку.

Ни в коем случае не думаем, что правое здание находится справа на рисунке относительно центрального  и все его плоскости идут вправо.

Как бы далеко на вашем рисунке не находилось здание , к примеру в правой части, его левая плоскость всегда будет уходить в левую точку схода.

Поэтому, чтобы не запутаться, в случае такого построения всегда делите Ваши объекты, представляйте здания отдельными кубиками, ищите ближнее к Вам ребро(угол) а дальше подчиняйте законам перспективы.



данный случай можно усложнить, если повернуть улицу или сузить и др. (См тема15)Тогда все здания на рисунке не будут сходиться только в 2 общие точки. У каждого здания могут быть 2 свои точки и в итоге их может быть бесконечно много на линии горизонта.



И вот тут мы включаем творческое видение и думаем: нужно ли для нашей картины, чтобы каждое здание строилось сложно, имело свои точки, улица изгибалась или это не несёт главной смысловой нагрузки и этим можно пренебречь? В большинстве своём этим действительно можно пренебречь и упростить себе задачу, построив угловую перспективу из двух точек как у меня на рисунке. При этом ни перспектива не пострадает и Вы облегчите себе жизнь. Не запутаетесь в карандашном построении, не испортите лист бесконечными стираниями Помните, вы главный! Вы управляете рисунком

Идём дальше в дебри !Не бойтесь, дайте руку я Вас проведу 😉

Будем постепенно усложнять. Смотрим на рисунок  внизу.

ПОНЯТИЕ О ПЕРСПЕКТИВЕ.

ПРОСТЕЙШИЕ ГЕОМЕТРИЧЕСКИЕ ТЕЛА.

Первое занятие, посвященное объемно-пространственному рисунку. На простейших геометрических телах рассматриваются принципы изображения в перспективе. Это скорее схемы, неоспариваемые «азбучные» истины, которые необходимо запомнить на данном этапе, чтобы, впоследствии не задумываясь, механически применять в работе. Именно поэтому не используются постановочные предметы. Как правило, ученики справляются со всеми заданиями в течение одного учебного дня.

ПОНЯТИЕ О ПЕРСПЕКТИВЕ

Дать понятие перспективного изображения на примере построения остроугольной перспективы параллелепипеда. Рисунок выполняется преподавателем в присутствии ученика поэтапно и сопровождается комментариями.

Материалы: писчая бумага А-4, простые карандаши, ластик.

Этапы

1. Провести линию горизонта (в любом месте писчего листа) и восстановить перпендикуляр (любой длины) ближайшего ребра параллелепипеда, пересекающий линию горизонта.

2. Отметить на линии горизонта две точки схода А и В по разные стороны от ребра-перпендикуляра на любом расстоянии. Соединить концы отрезка, обозначающего ребро параллелепипеда, с точками А и В.

3. Между линиями соединения восстановить еще два ребра на произвольных расстояниях от ближайшего.

4. Соединить концы отрезков, обозначающих ребра с теми точками схода, с которыми они еще не соединены. Например, концы отрезка, ближайшего к точке А соединить с точкой В и наоборот. Точки пересечения вновь проведенных линий будут являться вершинами последнего четвертого ребра параллелепипеда.



5. Выявить утолщенными линиями получившееся геометрическое тело, считая его прозрачным, причем видимые ребра выделить жирнее. Обозначить вершины параллелепипеда буквами CDEFGKLM.

6. Рассмотреть полученное изображение и отметить, что параллельные в реальной жизни ребра DM, CL, FK, EG сходятся в точке А и на рисунке параллельными не являются. Аналогичная ситуация с другой четверкой ребер DF, CE, MK, LG. Вертикальные же ребра сохраняют свою параллельность и перпендикулярность линии горизонта (так как мы принимаем, что параллелепипед лежит на горизонтальной поверхности и размеры его сравнительно невелики). Сходиться «вертикальные» ребра будут только при отображении длинномерного предмета: например, высотный жилой дом.

. Перпендикулярность относительно линии горизонта будет нарушаться в случае наклона предмета по отношению к горизонтальной плоскости.

. Прежде, чем начать упражнения, посвященные построению геометрических тел, необходимо отметить, что остроугольная перспектива гротескна и в обычной жизни встречается нечасто (перспектива уличной застройки в городском пейзаже, умышленное искажение формы, усиливающее эмоциональное восприятие и т. д.). Однако она наиболее наглядно демонстрирует основное правило перспективы: ближайший предмет (ребро) всегда больше следующего за ним, аналогично фонарным столбам вдоль дороги. Соответственно линии, ограничивающие горизонтальные плоскости или параллельные им, никогда не параллельны на рисунке и будут иметь соответствующие общие точки схода, т.е. будут сближаться, удаляясь от ближайшего предмета (линии, ограничивающие дорогу и сходящиеся в точке О на горизонте).

ПРОСТЕЙШИЕ ГЕОМЕТРИЧЕСКИЕ ТЕЛА

Построение простейших геометрических тел: куб (параллелепипед), цилиндр, конус, «лежащий» цилиндр.

Задание 1

«Куб (параллелепипед)»

По-возможности стараться изобразить куб, хотя, как правило, все равно получается параллелепипед.

Материалы: писчая бумага А-4, простые карандаши, ластик, угольники, линейка.

Этапы

1. Взять лист А-4 писчей бумаги. Начать построение с ближайшего ребра.

2. Далее нарисовать «открытую книжку», учитывая, что пары линий, расположенных по одну сторону от «корешка» обязательно должны сходиться. Рисунок невелик, куб – небольшой предмет, поэтому сближение исчисляется долями миллиметра, но оно необходимо, дабы избежать обратной перспективы, когда предмет «выворачивается» на зрителя, встает дыбом (см. рис. в конце подпункта 5).

.   Может возникнуть вопрос: «Почему мы не ищем точек схода и, вообще, не повторяем построения разобранного ранее рисунка?» Дело в том, что это была просто «наглядная картинка», иллюстрация к теории: столь сложное построение очень редко используется в рисовании малых форм: натюрморты, элементы интерьера и т.п. На основе нее нужно просто понять и запомнить, как аксиому, принципы изображения в перспективе.

3. Восстановить перпендикуляры между линиями, идущими по обе стороны от « корешка», тем самым, обозначив две видимые грани и три вертикальных ребра куба.

.   Пока условно принята фронтальная перспектива на ближайшее ребро, поэтому вновь появившиеся ребра будут расположены на приблизительно одинаковом расстоянии от него, а последнее, четвертое, может и вовсе совпасть с ближайшим (см. рис. в подпункте 4). «Фронтальность» заключается в том, что ближайшее ребро расположено «лоб в лоб» к зрителю и, соответственно, две видимые грани куба равны, а линии, их ограничивающие, имеют попарно одинаковые углы наклона относительно ближайшего ребра.

.   «Условность» же предполагает, что это все-таки рисунок, а не чертеж, поэтому углы могут оказаться чуть разными, что изменит общий вид изображения. Подробнее о зависимости углов наклона и получаемого изображения будет рассказано в разделе «Простейшие бытовые предметы».

4. Учитывая основные правила перспективного построения, дорисовать оставшиеся «горизонтальные» ребра куба и, соединив их точки пересечения, получить последнее вертикальное ребро.


Фронтальный рисунок куба
(ребра ближайшее — первое
и дальнее — четвертое совпадают)

На данном этапе преподаватель обязательно должен проверить правильность рисунка. Если есть искажения, неточности (линии расходятся, строго параллельны, вертикальность нарушена и т.п.), ученику выдаются угольник и линейка, чтобы он мог предметно убедиться в ошибке и исправить ее (иногда используя эти же чертежные инструменты).

ПРИМЕРЫ НЕПРАВИЛЬНО ВЫПОЛНЕННЫХ ЗАДАНИЙ

Вертикальные ребра не поддерживают перпендикулярность к горизонтальной оси,
горизонтальные же ребра не «сходятся», а «расходятся»,
направляясь к предполагаемой линии горизонта

Слишком активное схождение горизонтальных ребер

Верхние горизонтальные ребра расходятся
(жирной линией выделено правильное направление ребра)



5. Выделить получившийся рисунок геометрического тела разнотолщинными линиями, сохраняя его прозрачность и не убирая линий построения. Видимые части — ярче, жирнее, невидимые – бледнее и тоньше. Сравнить с рисунком, иллюстрирующим обратную перспективу, чтобы окончательно развеять сомнения по поводу «параллельности» в жизни и на листе.

Прямая перспектива		Обратная перспектива

6. Самостоятельно нарисовать несколько кубиков-параллелепипедов (от двух до четырех, в зависимости от того, как будут получаться). Обсудить, при необходимости исправить (желательно по мере выполнения каждого рисунка).

ПРИМЕРЫ

Рисунок В.К.
Рисунок М.А.

Задание 2

«Цилиндр»

Материалы: писчая бумага А-4, простые карандаши, ластик, угольники, линейка.

Этапы

1. На листе А-4 писчей бумаги провести вертикальную ось.

2. Произвольно показать горизонтальные оси, так как предмет строится не с натуры.

3. Отметить на горизонтальных осях точки, симметричные относительно вертикальной оси и соответствующие ширине цилиндра (произвольно).

4. На вертикальной оси, симметрично горизонтальным, отметить еще четыре точки, характеризующие степень раскрытия эллипсов-оснований.

5. В точках, расположенных на горизонтальных осях, нарисовать четыре «скобки».

6. Соединить концы «скобок» и точки, расположенные на вертикальной оси. Придать получившимся фигурам форму правильного эллипса.

7. Соединить крайние точки эллипсов, расположенные на горизонтальных осях, вертикальными линиями.

8. Самостоятельно нарисовать несколько цилиндров (от двух до четырех, в зависимости от того, как будут получаться). Обсудить, при необходимости исправить (желательно по мере выполнения каждого рисунка).



ПРИМЕРЫ

Рисунок Н.Ш.		Рисунок M.A.

.   Рассмотренный способ – упрощенный вариант рисования цилиндра, однако он, тем не менее, верен для отображения предметов сравнительно небольшого размера, какие, как правило, и встречаются в различных натюрмортах, бытовых постановках т.п. Но, если быть абсолютно последовательным в вопросах перспективы, то «стоящий» цилиндр, требуется вписывать в «стоящий» параллелепипед.

.   В таком случае точки, расположенные над горизонтальными осями, будут к ним ближе, чем расположенные ниже (перспективное сокращение расстояний).

.   Степень раскрытия верхнего эллипса уменьшится по сравнению с нижним. И вообще, они превращаются в сложные геометрические фигуры – «неправильные» эллипсы.

.   Однако все эти нюансы бывают явными лишь при изображении большеразмерных предметов, например, заводская труба или колонна здания. Поэтому нецелесообразно загружать ученика знанием академического метода, излишне усложняющем процесс построения на данном этапе. Если только он сам не проявляет активного интереса к этой проблеме.

Задание 3

«Конус»

Материалы: писчая бумага А-4, простые карандаши, ластик, угольники, линейка.

Задание можно предложить для самостоятельного выполнения по аналогии с построением цилиндра. При этом преподаватель должен внимательно отслеживать этапы работы: вертикальная ось, горизонтальная, построение эллипса, точка вершины и соединение ее с полученным основанием конуса. При нарушении последовательности надо вмешаться и поправить рисующего. После первого опыта следует сделать еще пару рисунков геометрического тела. Обсудить, если требуется, исправить (желательно по мере выполнения каждого рисунка).

Рисунок Н.Ш.

Задание 4

«Лежащий» цилиндр»

Задание более сложное, чем предыдущие, поэтому рекомендуется учитывать состояние пациента. При необходимости можно выделить отдельный учебный день после темы «Простейшие бытовые предметы». Занятие заполнить не только прорисовкой «лежащего» цилиндра, но и построением бытового предмета подобной формы (баллончик из-под краски, бутылка) для закрепления полученных навыков.

Материалы: писчая бумага А-4, простые карандаши, ластик, угольники, линейка.



Этапы

1. Нарисовать произвольно повернутый параллелепипед, основанием которого является квадрат.

2. Разбить основания осями, причем вертикальные будут чуть смещены к дальним ребрам по законам перспективного построения. Выделить точки пересечения осей с ребрами.

3. Пользуясь полученными точками, построить «неправильные» эллипсы.

4. В основаниях провести диагонали от дальнего верхнего угла к ближнему нижнему. Отметить точки пересечения с эллипсами.

5. Пользуясь полученными точками, построить «неправильные» эллипсы.



6. Самостоятельно нарисовать несколько цилиндров (от двух до четырех, в зависимости от того, как будут получаться). Обсудить, при необходимости исправить (желательно по мере выполнения каждого рисунка).

Рисунок М.А.

Задание 5

«Отрицательный» цвет в геометрическом теле»

Проявить «отрицательный» цвет в геометрическом теле (создать негативно заряженный образ в рамках простейшего геометрического тела). Задание дается для того, чтобы снять умственное напряжение, расслабить и эмоционально взбодрить ученика. Кроме того, оно служит для совершенствования полученных ранее знаний.

Материалы: писчая бумага А-4, шариковая ручка, простые карандаши, ластик, угольники, линейка, акварельная бумага (ватман), акварель, кисти, баночки для воды, тряпочка.

Этапы

1. Продемонстрировать выполненные ранее ученические работы на эту тему.

ПРИМЕР 1

Рисунок Ж.О.

.   «Я очень не люблю жаб. А у них на коже такие противные влажные бугры. Поэтому я и нарисовала слезящийся конус-выступ мерзкого зелено-бурмалинового цвета». Цель достигнута и вполне элегантно.

ПРИМЕР 2

Рисунок Г.Е.
(фломастеры по акварели)

.   На вопрос: «Что это?», пациент ответил: «Да это просто гроб!» Без особых затей, но задача решена.

2. Предложить ученику придумать легенду, включающую какое-либо геометрическое тело, но не рассказывать ее.

3. Нарисовать на листе ватмана формата А-4 соответствующее геометрическое тело, учитывая правила размещения единичного предмета на листе. Преподавателю следует проверить правильность рисунка.

4. Подать его акварелью выбранных тонов.

5. Рассказать (после обсуждения записать) объяснение-эссе. Обсудить работу.



Домашнее задание

1. Нарисовать проработанные на занятиях геометрические тела (куб, параллелепипед, конус, цилиндр) на листах писчей бумаги формата А-4 в количестве не менее трех предметов каждого вида. Предметы должны быть разного размера, прозрачны, построены и выявлены при сохраненных линиях построения.

2. Построить геометрические тела: шар, призма, усеченный конус, предварительно самостоятельно продумав этапы и элементы построения. Предметы должны быть разного размера, прозрачны, построены и выявлены при сохраненных линиях построения. Работа выполняется на листах писчей бумаги формата А-4 в количестве не менее трех предметов каждого вида.

3. Поработать с отрицательными эмоциями.

1). Выбрать наиболее актуальную на данный момент и отобразить ее красками в любой технике, стараясь вложить весь мыслимый и немыслимый негатив.

2). Не торопясь разорвать раскрашенный лист на мелкие кусочки.

3). На чистом листе выложить из этих фрагментов «убегающего ежика». Недостающие элементы можно просто дорисовать в любом материале.

4). Придумать и записать историю о получившемся ежике.

Рисунок — Учащемуся — Муниципальное бюджетное учреждение дополнительного образования «Детская школа искусств №7» города Магнитогорска

1. Виды рисунка

2. Техника рисования

3. Композиция рисунка

4. Предмет и его внешние признаки

5. Изображение предметов и пространства

6.Рисование геометрических предметов (основные схемы)

Под словом «рисунок» мы подразумеваем ясное, выразительное и чет­кое изображение  конкретной формы. Употребляется этот термин в различных видах искусства по-своему, приобретая свое значение. Словом «рисунок» мы называем не только линейный абрис, очертание какого-либо предмета, но и всякое упорядочение формы в изображении. Рисунок присутствует во всех видах изображения: в наброске, гравюре, живописи, чеканке и др.

Великий художник эпохи Возрождения Микеланджело писал: «Рисунок, который иначе называют искусством наброска, есть высшая точка и живописи, и скульптуры, и архитектуры, рисунок является источником и душой всех видов живописи и корнем всякой науки».

1. ВИДЫ РИСУНКА

Простота приемов рисования линий и универсальность принципов построения формы сделали рисунок основой графики и других видов искусства. При сравнении рисунка, например,  с чертежом можно выделить его особенности:

• рисунок выполняется от руки, это ускоряет выполнение изображения;
• рисунок делается на глаз, запечатлевая  предмет не только как он есть, но и как кажется;
• рисунок нагляден, он иллюзорно передает основные внешние признаки предмета, его материальность, объем, освещенность, пространственное расположение и др.;
• рисунок выражает внутреннее содержание предмета и окружающей его среды, вызывает у зрителя  определенные мысли и чувства.

По использованию изобразительных средств рисунки бывают линейными и тоновыми. Линейный рисунок бывает, как правило,  легким, светлым, обобщенным. Рисунок тоном позволяет дать более полную характеристику предмета и среды передачей  объемности формы, освещенности, материальности и пространственных отношений. Такой рисунок иногда называют тональным. Простейшим видом тонового рисунка является контурный рисунок — силуэт, заполненный одним ровным тоном.

По технике выполнения рисунки бывают оригинальные и печатные. Оригинальные  рисунки выполняются художником от руки в одном экземпляре. Печатные рисунки делают оттиском на бумаге и называют эстампами. Существует несколько разновидностей эстампа. Основными считают гравюру (на дереве — ксилография, на линолеуме — линогравюра, на металле — офорт) и литографию (оттиск с литографского камня, на котором сделан рисунок литографским карандашом и травлением кислотами).

По целевому назначению различают академические рисунки и творческие. Академический рисунок – это длительный рисунок, выполняемый с целью обучения рисованию, освоения приемов изображения и изучения различных форм и признаков. Ему свойственна фиксация всех главных черт, определяющих внешний облик предмета изображения. Творческий рисунок – это произведение изобразительного искусства, образно выражающее мысли, чувства и миропонимание художника.

В учебной и творческой работе широко применяют набросок, этюд, эскиз. Наброском называют  краткосрочный рисунок. Основным средством выполнения наброска служит линия, дополняемая редкой штриховкой или ее растиркой. Подробное изучение предмета изображения или ее части осуществляется через этюд. В нем прослеживаются и отмечаются в течение сравнительно длительного времени важнейшие внешние и внутренние свойства и признаки объекта. Изученный в этюдах и набросках живой материал в действительности используется для создания творческого рисунка или картины, сочинение которых начинается с предварительного рисунка – эскиза.

Способы рисования.

Рисование по восприятию характеризуется тем, что объект изображения в течение всей работы находится перед рисующим. Этот способ называют также рисованием с натуры.

Рисование по представлению характеризуется тем, что объект изображения отсутствует, не находится перед глазами рисующего. Некогда сформированный в сознании образ рисующий воссоздает по памяти, описанию или воображению. Рисование по представлению развивает зрительную память, насыщает мышление яркими образами и способствует развитию творческого воображения.

Основные принципы рисования.

Принцип от общего к частному. Предмет  изображения является целостным организмом. Все его части согласованы между собой. Часть принадлежит данному предмету, без нее она теряет свое содержание. Поэтому начинать изображение следует не с части, а со всей массы предмета, с общего его вида, определяющего положение предмета в пространстве, его размеры и движение.

Принцип от частного к общему. Рисующий, прорисовывая каждую деталь, создает дробную картину, в результате которой разрушается большая форма предмета. Для восстановления целостности формы каждую часть обобщают и подчиняют целому.

Учебные задачи рисования.

Среди учебных задач рисования можно выделить следующие:

• техника рисунка;
• композиция рисунка;
• последовательность рисования;
• изображение предмета;
• изображение пространства.

2. ТЕХНИКА РИСОВАНИЯ

Система средств и приемов, с помощью которой реализуется зрительный образ на плоском листе бумаги, называется техникой рисунка.

Ее основными сторонами являются организация рабочего места, самоорганизация, выбор нужных приемов работы и пр. Знание технических средств и приемов, умение пользоваться ими дает возможность реалистически изображать увиденное, графически выразительно излагать мысли о нем. Освоение техники рисунка развивает движения руки и глазомер, воспитывает привычку планомерно вести намеченную работу, привычку к самоконтролю.

Материально-технические средства

Бумага. В процессе обучения рисованию применяют газетную, обойную, рисовальную, чертежную бумагу. Газетная, обойная и оберточная бумага имеет мелкозернистую, рыхлую, ворсистую поверхность, способную хорошо удерживать сыпучее красящее вещество. Поэтому ее применяют для работы углем и пастелью. Рисовальная и чертежная бумага плотная, с глянцевой, гладкой и шероховатой поверхностью. На глянцевой и гладкой бумаге работают пером. Карандаш, уголь и краска требуют шероховатой бумаги, зерна которой хорошо задерживают частицы красящего вещества и позволяют изображать предметы самой разнообразной формы. Зернистая поверхность рисовальной бумаги выдерживает длительную работу карандашом, но для  учебных целей наилучшей бумагой будет рисовальная — плотная, белая, со слегка шероховатой поверхностью.

Во время работы бумага должна лежать неподвижно и прямо, то есть так, чтобы ее края были параллельны краям стола.

Карандаш простой. Для рисования применяют графитовый карандаш, преимущественно граненой формы, средней мягкости — М и 2М. Острием графита рисуют тонкие линии и штрихи, а его боковой частью проводят более толстые линии и выполняют тушевку. Подготавливая карандаш к работе, острым ножом  стачивают деревянную оправу на 25-30 мм и обнажают графит на 8-10 мм, заостряя его конец, чтобы он покалывал как иголочка. В процессе работы карандаш держат за середину оправы и время от времени повертывают в руке, чтобы рисовать только острой частью графита.

Резинка. Для рисования применяют резинки только мягкие, а по форме они должны быть остроугольные: они не разрушают поверхность бумаги и незаметно удаляют остроугольной частью отдельные линии и небольшие пятна тона. При стирании линий движение резинки направляется в сторону от руки, поддерживающей бумагу, чтобы избежать ее смятия или разрыва. Для стирания или ослабления тона пользуются вторым приемом: легко прижимая несколько раз резинку к пятну, снимают излишек графита. Стирание всегда надо выполнять чистой резинкой, для чего время от времени ее чистят о шероховатую бумагу.

Пастель. Это толстые стерженьки разного цвета в бумажной облатке, напоминающие цветные мелки. Пастелью работают на шероховатой бумаге как цветными карандашами, нанося штрихи и полосы, которые можно растушевать пальцем или растушкой — бумажной или замшевой палочкой. Пастель дает матовый, слегка блеклый, красочный слой. Также она плохо соединяется с бумагой и осыпается.

Акварель. Самая распространенная водяная краска; приготовляется из тончайшего красочного порошка, частицы которого связываются клеящим веществом, растворяющимся в воде. Для работы краску обильно смачивают водой и, когда она размягчится, концом чистой кисти переносят на палитру или на пробный лист бумаги с отогнутыми краями. Здесь к красочной массе добавляют нужное количество чистой воды и тщательно перемешивают для получения однородной смеси определенной густоты и цвета. Основное свойство акварели — ее прозрачность.

Гуашь. В отличие от акварели содержит белила, которые лишают краску прозрачности, делают ее плотной, непроницаемой. Гуашь разводится водой, наносится тонким слоем и по высыхании светлеет. Применяют гуашь, в основном, в оформительских работах.

Кисть. По форме волоса кисти делят на плоские и круглые, по сорту — на щетинные, колонковые, беличьи и другие, по размеру — на тонкие, средние и толстые. Категорически запрещается оставлять кисть в банке с водой, где волос ее загибается и расходится в разные стороны, теряя коническую форму.

Изобразительные средства

Точка. Получают точку прикосновением карандаша, кисти, мела к изобразительной плоскости или путем пересечения штрихов и линий.

Штрих. Это черта, короткая линия. В рисовании штрихами пользуются значительно чаще, нежели точкой. Ими отмечают размеры, контуры предмета, светлоту поверхностей и объемность его формы. Штрихи вместе с точками, заменяя однообразно ровную линию контура, делают ее динамичной, а форму — живой и связанной с окружающей средой.

Мазок. Форма мазка зависит от формы волоса кисти, от густоты и способа нанесения краски. Концом круглой кисти можно сделать мазок-точку, мазок-штрих и мазок-линию. Вся масса волоса кисти  дает широкий мазок-полоску, употребляемый для окраски больших фигур. Плоская кисть дает мазки прямоугольной формы. Прикладыванием (примакиванием) кисти к бумаге получают мазок-отпечаток, повторяющий форму волоса кисти. Прямолинейное движение кисти образует прямые линии и полосы, криволинейное — кривые линии, полосы и мазки сложной формы с росчерком. Раздельными и слитными мазками можно передать светлоту и цвет любого предмета.

Линия — наиболее популярное изобразительное средство. Она легко изображается всеми материально-техническими средствами:  резцом, пером, карандашом и кистью. По характеру линии бывают прямые и кривые. Чтобы нарисовать прямую линию, надо обозначить ее место на бумаге точкой: затем короткими соединяющими тонкими штрихами наметить заданное направление линии, проверить направление карандашом, а прямизну – на глаз. Проверка прямизны осуществляется визуально: лист бумаги с нанесенной линией помещают на уровне глаз, тогда в результате перспективного сокращения изобразительной плоскости становятся заметны даже совсем небольшие отклонения линии в сторону.

По размеру линии бывают длинные и короткие, равные и неравные, толстые и тонкие; по светлоте они делятся на темные, полутемные, светлые; по назначению – на контурные и вспомогательные.

Линии различаются и по направлению. Горизонтальные и вертикальные линии имеют большое значение при определении меры наклона какой-либо части или всей фигуры, при определении размеров и как проверочные ориентиры. Линии, не имеющие горизонтального или вертикального направления, называют наклонными.

В рисовании находят свое применение самые различные линии, в том числе   прерывистые и сплошные, простые и сложные.  К простым относятся линии прямые и некоторые кривые. Сложная линия составляется из отрезков прямых и кривых линий. Наиболее употребительными сложными линиями являются ломаная, волнистая и комбинированная, требующие для своего проведения  значительного числа вспомогательных линий и опорных  штрихов.

Сложные линии в зависимости от расположения их составных частей могут быть симметричными и асимметричными.

Тон. Поверхность каждого предмета обладает своим тоном или видимой светлотой. Светлоту (тон) передают штриховкой, тушевкой и окраской.

Штриховка – это прием нанесения тона штрихами. Острием карандаша быстро наносят близко друг от друга раздельные или соединенные в зигзаг тонкими волосными линиями штрихи. Направление этих штрихов (вертикальное, горизонтальное и наклонное) определяется движением поверхности изображаемого предмета, ее структурой, формами, размерами и пр. Направление штрихов служит  активным элементом изображения: оно может зрительно изменить размеры и форму предмета.

Тушевка – это прием нанесения тона слитными штрихами. Обычно тушевку делают боковой поверхностью графита карандаша, удерживаемого всеми пальцами руки.

Окраска – это прием нанесения тона, который осуществляется заливкой, отмывкой и «сухой кистью».

Заливка применяется для нанесения ровного красочного тона или нескольких тонов, плавно соединяющихся друг с другом. Выполняя окраску заливкой, готовят в нужном количестве красочную смесь. Рисунок кладут наклонно. Обильно смочив кисть красочной смесью, легким движением слева направо наносят первый мазок-полоску. Острым концом кисти поправляют концы мазка. Краска, стекая к нижнему краю мазка, образует красочный валик, необходимый для ровной заливки. На кисть вновь набирают много красочной смеси и наносят второй мазок; повторяют все операции до тех пор, пока окрашиваемая фигура не будет ровно закрыта нужным тоном.

Отмывка применяется для окраски поверхностей, имеющих неровную светлоту. Сначала на линейном изображении отмечают карандашом границы светлых, полутемных и темных частей предмета. Затем готовят жидкую светлую красочную смесь, способную передать самые светлые части, и заливают  все изображение. По высыхании вторым красочным слоем заливают только полутемные и темные части и, наконец, по сухому верхнему слою  наносят третий слой, покрывая им только темные части. Резкие границы между частями отмываются.

«Сухая кисть» как прием используется для окраски изображений предметов, поверхность которых обладает неровной светлотой и шероховатой, ворсистой фактурой. В этой технике употребляют густую краску, которую наносят на бумагу сухой кистью скользящими движениями или тычком кисти.

3. КОМПОЗИЦИЯ РИСУНКА

Композиция – это такая организация картинной плоскости, при которой устанавливаются закономерные, согласованные отношения между картинной плоскостью и изображением.

Рисующий, приступая к изображению любого объекта, должен определить формат листа бумаги, выбрать место и размер рисунка. Для изображения высокого предмета бумагу нужно положить вертикально, для изображения длинного – горизонтально. Правильное положение картинной плоскости помогает уместить, лучше скомпоновать на ней рисунок, избежать искажения размеров в рисунке и пустот на листе.

Расстояние между краями бумаги и рисунком способствует собранности, выделению рисунка как главного элемента в пределах рамы, но лишь тогда, когда она не создает величинного контраста,  возникающего при чрезмерном увеличении или уменьшении полей. Чтобы избежать величинного контраста, надо всякий раз размеры рисунка согласовывать с форматом и размером бумаги.

Изображение воспринимается вместе с фоном. Но в силу неравномерного расположения светочувствительных клеток на сетчатке глаза четкость видения всех частей картинной плоскости неодинакова: центральная ее часть воспринимается наиболее четко, поэтому надо помещать рисунок в середине листа бумаги. Если изображается несколько предметов, то в этой зоне рекомендуется располагать главный элемент композиции.

К области композиционной работы относятся выявление в изображаемых предметах их эстетических качеств, внутреннего содержания, выделение главного и характерного с помощью таких выразительных композиционных средств, как ритм, симметрия, асимметрия, равновесие, контраст и нюанс.

Ритм. Различные формы жизни зрительно проявляют себя в движении, т.е. в механическом перемещении тела в пространстве. Глаза, наблюдая за движущимся телом, повторяют все фазы его движения и одновременно воспринимают протяженность пространства, преодолеваемую телом. Такая особенность зрительного восприятия ряда изображенных фигур широко используется в изобразительном искусстве для выражения движения, жизни. Повтор и чередование фигур называют ритмом. Ритм возникает в результате взаимодействия ритмических элементов – акцентов и интервалов. Акцент – это повторяющаяся фигура, цветовое пятно или пластическая форма. Интервал – это пространственный промежуток, отделяющий ритмические акценты друг от друга. Акцент, чередуясь с интервалом, создает ритмический ряд.

Ритмичность, характер ритма проявляются по-разному: в одном случае через строго равномерное чередование одних и тех же акцентов и интервалов; в другом – через равномерный повтор одних и тех же акцентов и интервалов, но с постоянным убыванием или нарастанием их массы, светлоты или цвета; а в третьем – через приблизительно одинаковый повтор разных акцентов и интервалов.

Ритм членит форму, выделяет главное, ослабляет значение второстепенного, делает предмет более статичным или динамичным, более цельным или разобщенным в полном соответствии с творческим замыслом композиции.

Симметрия. Это греческое слово, означает «гармонию», «соразмерность». Симметрия выступает в природе в качестве статического средства замыкания формы в себе, соподчинения всех ее частей или средства динамического обогащения поверхностей и пространства. Симметрична фигура (или группа фигур), если части, ее составляющие, будут равными и однообразно расположенными. Равенство можно установить совмещением фигур при простом наложении или путем зеркального отражения. Одинаковое расположение фигур устанавливается тогда, когда с помощью переносов, поворотов или отражений они совмещаются сами с собой или преобразуются друг в друга.

Асимметрия. Если в предмете (или фигуре) отсутствуют элементы симметрии, то их называют асимметричными. Асимметрия всегда придает пластической форме динамику и выявляет ее потенциальную способность к движению. Скрытые “динамичные” возможности данного композиционного средства объясняются тем, что возникающее в асимметричной фигуре  движение не может быть замкнуто в себе — оно перетекает  на соседние предметы и среду. Получая в них логическое продолжение, оно замыкается и делает фигуру устойчивой и эстетически привлекательной.

Равновесие. Глаз человека воспринимает предмет (или группу предметов) в натуре и изображении целостно, то есть прежде всего его массу, положение в пространстве, взаимодействие масс нескольких предметов. При таком целостном восприятии реального предмета и его изображения возникает явственное ощущение зрительного веса массы: предмет кажется легким или тяжелым. Легким воспринимается предмет небольшого размера с сильно изрезанными контурами и светлоокрашенными поверхностями; тяжелым кажется предмет большого размера с упрощенными контурами и темноокрашенными поверхностями. Если часть рисунка выполнена светлыми красками и кажется легкой, а другая выполнена красками темных и насыщенных тонов и дает ощущение тяжести, то обе части рисунка образуют неустойчивую композицию, так как тяжелый компонент будет «перевешивать» легкий; все изображение в целом теряет компактность, цельность и устойчивость. Неустойчивая фигура (или группа фигур) оценивается как нежизненная, недолговечная, некрасивая.

Контраст. Каждая вещь обладает рядом несхожих качеств и признаков, противоречивых сторон. Их различие или противоположность называют контрастом. Контраст усиливает ощущение разницы между предметами, их частями или признаками и поэтому является средством расчленения группы на отдельные предметы, а предмета – на отдельные части. Это дает возможность выделять из группы нужный предмет, нужную часть в нем или нужное качество или признак.

Сложность и разнообразие предметного мира породили множество видов контраста, таких как величинный, цветовой, светлотный, конструктивный, фактурный, контраст форм, движения и др.

Нюанс. Контрастное сочетание признаков делает предмет очень заметным, но оно быстро утомляет глаза, препятствует длительному рассматриванию предмета, в силу чего в наших представлениях остается на первом плане не самое главное в предмете – содержание, а форма, внешний вид. Для характеристики предмета как целостного и гармоничного организма в его форме должны быть отмечены согласованность и соразмерность частей, их родство и подобие. В этом и заключатся роль и выразительность нюанса. Нюанс, как и контраст, может проявляться в форме, величине, движении, конструкции, светлоте, фактуре, цвете.

История мирового искусства красноречиво рассказывает о постоянных мучительных поисках выразительных средств, способных глубоко и эмоционально раскрыть творческий замысел, ярко выразить жизнь и мир чувств человека. Знание особенностей этих средств помогает нам правильно решать композиционную задачу, проникать в сущность всего изображаемого, понимать характер и логику формы предмета, то есть красоту вещи. Наконец, знание композиционных средств, которыми оперирует художник, воплощая свой замысел, помогает глубже анализировать произведения искусства и способствует успеху в работе.

4. ПРЕДМЕТ И ЕГО ВНЕШНИЕ ПРИЗНАКИ

 Каждый предмет имеет множество отличительных признаков и свойств, которые тесно связаны друг с другом и образуют целостную систему, определяющую сущность и внешний облик предмета. Изменение того или иного признака ведет к изменению всей системы, всего внешнего вида предмета.

Развитие творческих способностей человека зависит от умения анализировать увиденное. Рисующий сознательно выделяет из среды предмет изображения и изучает его основные внешние признаки, которые помогают воссоздать целостный образ предмета. Такими признаками являются форма, положение, конструкция, величина, движение, цвет, светлота, освещенность, светотень, фактура.

Форма

Предмет – часть пространства, материальная масса которого отделяется от среды поверхностями, ребрами и вершинами, которые придают предмету пространственную определенность, т.е. форму.

Если предмет обладает прямолинейной поверхностью, его форма будет плоской, если предмет обладает криволинейной поверхностью или несколькими прямолинейными поверхностями, его форма будет объемной.

Поверхности, ограничивая форму, замыкают ее, отделяют от среды как нечто самостоятельное и целое. Эта целостная форма воспринимается и изображается через видимые края поверхностей, через ребра и вершины, которые в рисовании называют контурами. Контур аккумулирует в себе многие свойства предмета – конструкцию, движение, фактуру, пропорции и др.

Чтобы правильно выразить характер предмета, величину и движение формы, ограниченной комбинированным контуром, все его криволинейные участки сначала заменяют прямыми линиями и получают схематизированную геометрическую фигуру в виде многоугольника. Затем его прямые стороны изгибают, как этого требует форма предмета и уточняют его соединения, толщину и светлоту, чтобы выразить полное сходство рисунка с данным предметом.

Поверхностям, образующим предметную форму, кроме контура, свойственны качественные признаки – цвет, светотень, светлота, фактура, которые изображаются в рисунке посредством тона и цвета.

Положение

Узнаванию предмета и пониманию его сущности способствует его положение в пространстве, т.е. удаленность и поворот. Под удаленностью понимают расстояние от глаз рисующего до предмета, а под поворотом — один из моментов движения предмета вокруг какой-либо оси.

Все возможные положения предмета можно условно разделить на изобразительные и неизобразительные. При изобразительном положении выявляются основные и наиболее характерные части и признаки предмета, полнее всего запечатлевающие его сущность. Неизобразительное – это случайное положение, которое не выявляет основных частей и признаков предмета или выявляет их с искажениями, мешающими созданию полного и яркого зрительного представления. Изобразительное положение подразумевает такую удаленность предмета, при которой четко воспринимается весь предмет как целое, включая его части и признаки. Эта удаленность определяется наибольшим размером предмета, который укладывается между точкой зрения рисующего и предметом 2,5-3 раза.

Поворот предмета главной лицевой стороной к рисующему вызывает фронтальное положение, которое часто называют фасом или анфасом; поворот предмета к рисующему под углом определяет угловое положение; поворот предмета боковой стороной к рисующему дает профильное положение.

Конструкция

Слово «конструкция» означает «строение». Предмет рассматривается нами как целое, составленное из частей и элементов.

Изучение конструкции требует выделения всех его частей, определения в пространстве и соединения друг с другом. Все части предмета делятся на основные и вспомогательные. Основные части – это те, без которых предмет не может выполнить свои главные функции. Вспомогательными частями называются такие, которые предоставляют человеку удобства в пользовании данным предметом или придают ему функциональную и эстетическую выразительность и законченность.

Рисование предметной конструкции начинают обычно с основных частей и ведут в строгом порядке, который определяется назначением, взаимодействием и ролью этих частей в строении формы предмета. Так, при изображении дома сначала рисуют фундамент, затем стены и крышу. Фундамент несет стену и крышу. В архитектуре такие части называют несущими и несомыми.

Рисуя предметы, надо сначала изобразить основные несущие части, а затем несомые. Изображение конструкции будет правильным, если строго следить за расположением ее частей. Так, при рисовании веток, прежде чем изобразить листья, отмечают их расположение – очередное, мутовчатое или супротивное. Изображение частей завершается показом характера соединений друг с другом. В рисунке это осуществляется резким или плавным соединением контуров этих частей. Плавное соединение выполняют дугообразными линиями, резкое – пересечением линий.

Величина

Всякий предмет обладает величиной, протяженностью, размером. Предмет плоской формы имеет две основные протяженности: длину и высоту, объемной – три: длину, высоту и ширину. Величину предмета выражают через конкретные отношения размеров. Сравнение двух размеров приводит к установлению их равенства или разницы, которая показывает, во сколько раз один размер больше или меньше другого. Такое отношение одного размера к другому называют пропорцией. Умение видеть пропорции имеет существенное значение в создании правдивого изображения.

Изображение предмета начинают с определения основной пропорции, которая устанавливает отношение длины к высоте предмета. При изображении частей предмета используют пропорции и других видов.

Движение

Жизненность художественного образа заключена в движении. Все окружающее нас мы воспринимаем через движение. Оно проявляет себя через поверхности и контуры в их протяженности, общей направленности и характере, в реакции на окружающее. Поверхность, двигаясь, может медленно поворачиваться, образуя разнонаправленные плоскости и изгибы и плавные переходы и т.д. Этому движению поверхности соответствует и движение контура. Динамическую выразительность формы называют пластикой.

Многообразный характер движения нельзя передать плоскими поверхностями и линиями контура. Одинаковые проволочные линии делают рисунок скучным, безжизненным. При повороте поверхности к свету ее контуры рисуют тонкими и светлыми линиями, ушедшие в тень – толстыми и темными; напряженность изгиба показывают резкими и изогнутыми линиями, расслабленность – мягкими и вялыми.

Освещенность

Естественные и искусственные источники света испускают лучи в виде светового потока, который заливает предметные поверхности светом, делает их зримыми, освещенными. Освещенностью называют поток света, упавший на единицу поверхности предмета. Прямое падение световых лучей на предмет создает прямую или сосредоточенную освещенность, которая ярко выделяет предмет из среды, делает его границы резкими и четкими. Лучи рассеянного светового потока падают на предмет со всех сторон и освещают его равномерно, мягко обрисовывая границы. Рефлекторная (отраженная) освещенность создается отраженным светом.

При передаче освещенности тоновую окраску всегда ведут от неосвещенных поверхностей изображаемого предмета к освещенным, а окраску цветом – от освещенных к неосвещенным.

Фактура

Фактура – это структура поверхности предмета. Она воспринимается осязанием и зрением через различную отражательную способность материала. Если поверхность зеркально отражает лучи, то ее фактура будет блестящей. Если поверхность беспорядочно рассеивает во все стороны упавшие на нее лучи, то она обладает матовой фактурой. Если матовую, рассеивающую поверхность лакировать, полировать, то она будет иметь глянцевую фактуру.

5. ИЗОБРАЖЕНИЕ ПРЕДМЕТОВ И ПРОСТРАНСТВА

Последовательность изображения предметов.

Процесс изображения предметов состоит из четырех этапов: схематизации, типизации, индивидуализации и обобщения.

Схематизация

На первом этапе изображения намечают предметную форму в упрощенном виде, немногими линиями и абстрактными обобщенными фигурами. Такой рисунок представляет собой схему, мало понятную непосвященному, но необходимую для рисующего, так как создавая ее, он начинает строить композицию, намечает основные пропорции и части предмета, их положение и движение всей массы формы. Эта схематизация предполагает детальное изучение предмета и является предпосылкой правильного решения задач следующего этапа изображения.

Изучение предмета всегда начинают с постановки и выяснения вопросов конструкции: что это такое? Зачем этот предмет нужен? Из каких частей он состоит? Зачем нужны эти части? Что они несут? Как соединяются друг с другом?

Для изображения конструктивных особенностей предмета выявляют его положение; основные размеры; направление движения формы; место на листе бумаги, которое займет предмет; величину рисунка. Последовательное выяснение этих вопросов помогает решению композиционной задачи рисунка.

Изображение конструктивных элементов и пространственной формы требует выделения основных несущих и несомых частей предмета, а также наблюдения контуров, ограничивающих эти части: какой линией или фигурой можно изобразить основные части? Как расположить эту фигуру на листе относительно его горизонтальных и вертикальных краев? Каково направление контуров основных частей предмета? Какими линиями надо изображать верхние (нижние, левые и правые)  части контура?

Типизация

Типизация представляет собой второй этап рисования, позволяющий обогатить схематическое изображение более конкретными признаками, которые выявляют типичные особенности данного предмета, свойственные целой группе родственных предметов.

Для выделения типичных признаков предмета внимательно рассматривают его основные конструктивные части, определяют их размеры, характер контуров и их соединений друг с другом.

Индивидуализация

Каждый предмет обладает наряду с типичными индивидуальными признаками и определенными качествами. Они закладываются природой и человеком, создающим предмет или пользующимся им. Эти признаки, придавая неповторимое своеобразие данному предмету, способны не только отличить его от других, но и поведать о его происхождении, какое отношение имели люди к этой вещи, а также  кто эти люди.

Основной задачей рисующего на третьем этапе изображения — индивидуализации — будет выявление тех вспомогательных частей и признаков, которые отличают данный предмет от других и способны выразить определенную человеческую сущность.

Внимательное изучение модели помогает выявить: есть ли второстепенные части у модели? Как они называются? Зачем нужны? Где находятся? Каковы их положения и размеры? Какими линиями их можно изобразить?

Когда линейный рисунок закончен,  стирают все вспомогательные линии и штрихи и переходят к передаче  светлоты, фактуры, освещенности и, если надо, цвета.

Индивидуализация — чрезвычайно важный этап в рисовании. Если не изображать те, казалось бы, незначительные, второстепенные элементы и признаки, которые рисуют на третьем этапе, то изображение было бы сухим, неинтересным, неполным и не затронуло бы ничьих чувств. Индивидуализация же обогащает рисунок не только принципиально важными для этого предмета данными, но и теми черточками, за которыми видна ежедневная будничная жизнь человека, его характер и жизненная среда.

Обобщение

Объект изображения требует анализа, то есть мысленного дробления предмета на составляющие его части, отрыва одного признака или свойства от других. Целостное изображение натуры достигается при умении одновременно видеть части и предмет в их нерасторжимом единстве. Такое цельное видение позволяет обобщить детально разработанную, часто дробную и несогласованную в частях форму, то есть подчинить части и второстепенное главному, установить пропорциональные отношения между одноименными признаками, существующими в натуре. Четвертый этап последовательного изображения предмета завершается обобщением того, что было сделано в предшествующий период. Для этого рисующий садится прямо, ставит фронтально на вытянутую руку рисунок и сравнивает нарисованное с моделью, стараясь не видеть отдельных деталей в натуре и в ее изображении. Если в процессе сравнения возникает ощущение дробности рисунка, значит, нарушены существенные связи между целым и деталями.

Изображение предметов

Изображение предметов – это результат выявления основных связей между рисующим, предметом и средой. Объемный предмет представляет собой единое целое, отделенное от пространства поверхностями, ребрами и вершинами, то есть элементами, обладающими определенными признаками и свойствами. Среду образуют предметная плоскость и фон. Предметная плоскость – это горизонтальная поверхность, на которой располагается  рисуемый нами предмет. Фон выступает в качестве экрана. При рисовании объемного предмета надо представлять себе фон как глубину, как пространственную среду, в которой располагается наш предмет.

Для рисования нужен образ, сформированный в одном положении. Это одно наиболее выгодное положение закрепляется зрительной позицией или точкой зрения рисующего. Выбранная точка зрения определяет положение предмета и рисующего, устанавливает практическую связь между ними, а через линию горизонта – связь и с картинной плоскостью.

Линия горизонта необходима в рисунке в момент его построения, помогает правильно найти место изображаемых предметов на картинной плоскости, реалистически убедительно нарисовать их со всеми перспективными изменениями согласно законам перспективы. Линия горизонта всегда находится на уровне глаз рисующего и возникает в месте пересечения мысленно поставленной перед глазами, бесконечно длинной горизонтальной плоскости с картинной плоскостью.

Наука, излагающая законы, которые помогают изображать предметы так, как их воспринимает наш глаз, называется перспективой. Перспективу делят на линейную и воздушную. Перспективные изменения пространственной формы, размеров, направлений контуров, то есть тех признаков, которые можно изобразить линией, относят к линейной перспективе. Перспективные изменения физических признаков – светлоты, цвета, фактуры, которые передаются тоном и цветом, относят к воздушной перспективе.

Сформулируем основные правила линейной перспективы:

1. Для изображения глубины дальний предмет следует частично закрывать ближним.
2. Ближний предмет следует изображать крупнее удаленного.
3. Основание ближнего предмета следует изображать ниже основания удаленного.
4. Горизонтальные ребра, параллельные картинной плоскости, надо изображать прямыми горизонтальными линиями.
5. Горизонтальные ребра в угловом положении надо изображать наклонными линиями.
6. Горизонтальные ребра в угловом положении надо изображать короче, чем во фронтальном положении.
7. Вертикальные в натуре ребра надо изображать вертикальными линиями.
8. Плоскость во фронтальном положении надо изображать без перспективных изменений, а в угловом – изображать, сокращая ее и изменяя направление горизонтальных ребер, уходящих в глубину.
9. Горизонтальную плоскость, расположенную далеко от линии горизонта, надо изображать менее сокращенной, чем плоскость, расположенную близко, а плоскость, находящуюся на линии горизонта, – горизонтальной линией.
10. Плоскость круглой формы во фронтальном положении надо изображать окружностью, а в угловом – эллиптической фигурой.



Изображение пространства

Чтобы правдиво передать особенности видимого пространства на рисунке, необходимо знать и уметь применять законы воздушной перспективы. Воздушной перспективой называются кажущиеся изменения некоторых признаков предметов под воздействием воздушной среды и пространства. Перечислим основные законы воздушной перспективы:

1. Все ближние предметы воспринимаются подробно, а удаленные – обобщенно; для передачи пространства ближние предметы надо изображать детально, а дальние – обобщенно.
2. Все ближние предметы воспринимаются четко, а удаленные – неопределенно; для передачи пространства контуры ближних предметов надо делать резче, а удаленных – мягче.
3. На большом расстоянии светлые предметы кажутся темнее, а темные – светлее ближних; для передачи пространства удаленные светлые предметы надо слегка притенять, а темные – осветлять.
4. Все ближние предметы обладают контрастной светотенью и кажутся объемными, все дальние – слабо выраженной светотенью и кажутся плоскими; для передачи пространства ближние предметы надо изображать объемно, а дальние – плоско.
5. Все удаленные предметы, прикрываясь воздушной дымкой, приобретают цвет этой дымки – фиолетовый, синий, голубой или беловатый; для изображения пространства надо ближние предметы изображать яркоокрашенными, а удаленные – бледными.
6. Все ближние предметы кажутся многоцветными, а удаленные – одноцветными; для передачи пространства ближние предметы надо изображать различными по цвету красками, а удаленные – одинаковыми.



6. РИСОВАНИЕ ГЕОМЕТРИЧЕСКИХ ПРЕДМЕТОВ.

(ОСНОВНЫЕ СХЕМЫ)







Как нарисовать лицо

В этом уроке мы рассмотрим, как нарисовать лицо, и рассмотрим несколько подходов. Мы начнем с изучения процесса рисования лица спереди. В этой серии шагов мы рассмотрим общее расположение черт лица и изучим несколько пропорциональных сравнений, которые вы можете использовать, чтобы убедиться, что ваши черты лица находятся в правильном месте.

Многие люди делают ошибки при рисовании лиц, потому что не полностью понимают пропорции лица.Пропорция относится к соотношению размеров и размещения между одним объектом и другим.

Существует множество формул, которые можно адаптировать, чтобы нарисовать черты лица в правильном месте. Есть простой подход — тот, который я изучил впервые, и он отлично подходит для новичков. Затем есть более сложный подход с использованием иллюстратора, рекомендаций Эндрю Лумиса.

Как нарисовать лицо спереди — шаг за шагом

Сначала мы обсудим подход Лумиса, который является более сложным, но более точным.Если вы обнаружите, что этот подход немного сложен для вас, вы можете перейти к более простому подходу ниже по странице. Помните, что в любом случае цель состоит в том, чтобы создать убедительный рисунок лица, поэтому любой подход, который вы выберете, подойдет.

Шаг 1. Нарисуйте круг и крест

Сначала мы нарисуем круг с двумя пересекающимися линиями, которые соединяются прямо в центре. Круг представляет собой верхнюю часть головы. Мы будем использовать пересекающиеся линии, чтобы определить расположение черт лица.

Шаг 2. Нарисуйте квадрат внутри круга

Затем мы нарисуем квадрат, каждый угол которого соприкасается с кругом. Этот квадрат в конечном итоге будет представлять края лица. Верхняя линия со временем станет нижней линией роста волос. Нижняя линия станет линией носа, а центральная линия станет линией бровей.

Шаг 3 — Нарисуйте подбородок

Теперь измерим расстояние от центральной линии до нижней линии.Для этого можно использовать карандаш. От нижней линии квадрата используйте это измерение, чтобы отметить положение нижней части подбородка. Затем нарисуйте края подбородка с каждой стороны квадрата, чтобы они соединились в отмеченном месте.

Шаг 4 — Найдите глаза

Теперь у нас есть основная структура формы лица. Теперь мы найдем глаза. Мы можем использовать высоту головы, чтобы определить расположение глаз на лице.Глаза обычно находятся на линии в центре головы.

Линия бровей представлена ​​центральной линией, которую мы нарисовали на первом этапе. Итак, мы знаем, что глаза должны находиться чуть ниже этой линии, в центре головы. Здесь мы можем провести линию для «линии глаз».

Шаг 5 — Рисуем глаза

Теперь, когда мы знаем, где расположены наши глаза на лице, мы можем их нарисовать. Следует иметь в виду еще одно измерение. Также следует учитывать ширину глаз.Ширина головы от уха до уха обычно равна длине пяти «глаз». Это означает, что если мы хотим нарисовать глаза с точными пропорциями, нам нужно нарисовать их так, чтобы они соответствовали этому приблизительному размеру.

В этом уроке мы сосредоточимся только на рисовании лица, но если вам нужны дополнительные инструкции по рисованию глаз, взгляните на эти уроки …

Шаг 6 — Найдите и нарисуйте нос

Спускаясь по лицу, нарисуем нос.Низ носа можно найти на нижней линии квадрата, который мы нарисовали на втором шаге. Ширина носа варьируется от человека к человеку, но обычно такая же ширина, как внутренние уголки глаз.

Может быть полезно провести две светлые линии вниз от внутренних углов глаз, чтобы определить ширину носа.

Нужна небольшая помощь с рисованием носа? Взгляните на эти уроки …

Шаг 7 — Найдите и нарисуйте рот

Мы находим рот немного выше, чем на полпути между нижней частью носа и подбородком.Конечно, это измерение варьируется от человека к человеку. Мы можем нарисовать линию, чтобы обозначить положение рта.

Мы можем использовать глаза, чтобы определить ширину рта. Углы рта обычно совпадают с внутренними краями зрачков. Может быть полезно провести светлые линии от зрачков до «линии рта».

Хотите инструкции по рисованию рта? Взгляните на эти уроки …

Шаг 8 — Нарисуйте уши

Далее нарисуем уши.Здесь мы снова можем использовать расположение черт лица, чтобы помочь нам определить расположение ушей. Верх ушей обычно совпадает с линией бровей, а низ ушей совпадает с линией носа.

Имейте в виду, что уши выходят из головы и слегка поднимаются вверх. Это означает, что уши будут выходить наружу от головы, около линии глаз.

Для этого урока мы набросали только пару ушей.Если вы хотите поближе познакомиться с рисованием уха, ознакомьтесь с этим уроком …

Шаг 9 — Нарисуйте линию волос

Теперь нарисуем линию роста волос. Если вы рисуете кого-то с длинными волосами, которые перекрывают лоб, линия роста волос может быть не видна, но все же важно знать, где она расположена. Линия роста волос находится на верхнем крае квадрата, который мы нарисовали на втором шаге.

Прически сильно различаются от человека к человеку. В этом примере мы нарисуем узор пика вдовы.

Шаг 10 — Нарисуйте волосы

Теперь, когда у нас есть линия роста волос, мы можем нарисовать волосы. Более короткие волосы лишь немного выступают за макушку, в то время как более длинные или густые волосы могут немного выпирать. Однако в обоих случаях волосы выходят за пределы головы, и их не следует рисовать прямо на голове.

Хотите больше инструкций по рисованию волос? Посмотрите этот урок …

Шаг 11 — Добавьте шею

Теперь нам нужно добавить шею к нашей плавающей голове.Большинство начинающих художников склонны делать шею слишком узкой. Вообще говоря, шея идет вниз от ушей. Шея у самок немного тоньше, а у самцов шире.

Чтобы нарисовать шею, просто протянем две линии вниз от нижней части ушей.

Как нарисовать лицо сбоку (профиль)

Если вы хотите нарисовать лицо сбоку или в профиль, применяются те же пропорциональные измерения.Мы просто изменим расположение черт лица, расположив их сбоку от головы.

Фактически, мы можем начать процесс точно так же — начиная с круга с пересекающимися линиями.

Шаг 1. Нарисуйте круг, квадрат и пересекающиеся линии

Мы начнем так же, как и раньше, с рисования круга, двух пересекающихся линий и квадрата, который соприкасается с кругом во всех четырех углах.

Здесь снова верхняя линия нашего квадрата станет линией роста волос.Средняя линия станет линией бровей, а нижняя линия станет линией носа.

Шаг 2 — Проведите линию от макушки до подбородка

Далее отметим расположение нижней части подбородка. Мы можем измерить расстояние от центра квадрата до низа и использовать это измерение, чтобы отметить нижнюю часть подбородка.

Отметив подбородок, нарисуем передний край лица. В этом случае наш объект смотрит влево, поэтому мы проведем изогнутую линию вниз от макушки до нижней части подбородка.

Шаг 3 — Добавьте линию от нижней части подбородка до центра квадрата

Затем мы проведем линию от нижней части подбородка до центральной точки в нижней части квадрата. Эта линия представляет линию подбородка. В большинстве случаев эта линия будет слегка изгибаться.

Шаг 4 — Определите расположение глаз

Теперь мы измерим расстояние до центра головы и проведем линию, представляющую линию глаз. Опять же, эту линию следует провести прямо под линией бровей.

Мы также можем использовать круг, который мы нарисовали с нижней частью квадрата, чтобы нарисовать заднюю часть головы. Подумайте о структуре черепа здесь, когда вы рисуете эту линию.

Шаг 5 — Нарисуйте черты лица и добавьте тени

Теперь, когда у нас есть представление о расположении черт лица, мы можем нарисовать их, используя контурные линии. Мы также добавим здесь немного теней, чтобы лицо приобрело ощущение формы.

Обратите внимание, как глаза отведены от переднего края лица и как губы и рот отступают по диагонали к шее.

Шаг 6 — Нарисуйте ухо на стороне лица

Мы можем использовать нашу центральную линию, линию носа и линию глаз, чтобы нарисовать ухо сбоку от лица. Поскольку наш объект смотрит влево, большая часть уха будет находиться справа от центральной линии.

Как мы обсуждали ранее, линия уха начинается с линии глаз, продолжается до линии надбровных дуг и затем изгибается вниз, касаясь линии носа.

На этом этапе мы также нарисуем контурную линию для внешнего края волос и пару контурных линий для шеи.

Шаг 7 — Добавьте волосы

Мы сохраним прическу в соответствии с нашим первым рисунком и нарисуем линию роста волос. В этом случае линия тянется назад, прежде чем добраться до ушей.

Мы также добавим несколько штрихов, чтобы придать волосам форму.

Подводя итоги подхода Эндрю Лумиса к рисованию лица

(Некоторые из следующих ссылок являются партнерскими ссылками, что означает, что мы получаем небольшую комиссию, если вы совершаете покупку без дополнительных затрат для вас.)

Эндрю Лумис известен за его пошаговый подход к рисованию голов. Как мы уже говорили выше, его подход делит голову на управляемые геометрические формы. Каждый элемент на грани имеет определенное местоположение относительно геометрической конфигурации, установленной на ранних этапах процесса рисования. Поскольку этот метод настолько точен, его отлично использовать для рисования головы из воображения.

Но этот подход не ограничивается рисованием лиц из воображения. Это также работает при рисовании лица из наблюдения.Мы просто должны иметь в виду, что каждый человек индивидуален, и изменения этих пропорций будут заметны.

Вот взгляд на лицо и голову, нарисованные из воображения с использованием подхода Лумиса в сочетании с более простым подходом, который мы обсудим чуть ниже на этой странице. Все отношения и пропорции определяются обсуждаемыми руководящими принципами.

Чтобы узнать больше о методе Лумиса для рисования голов, ознакомьтесь с Модулем 4 курса «Умное рисование портретов» или вы можете ознакомиться с его книгой здесь. .

Простой подход к рисованию лица

Некоторым может показаться, что метод Лумиса немного неудобен для рисования. К счастью, есть более простой подход. Этот подход заимствует идеи из метода Лумиса, но упрощает несколько шагов. Эта формула поможет вам увидеть и сравнить. На каждом этапе формулы анализируйте каждую функцию и нарисуйте то, что вы видите. В результате вы получите репрезентативный портрет человека, которого вы рисуете, со всеми функциями в нужном месте.

Рисование портрета очень похоже на рисование любого другого предмета. Вы должны внимательно наблюдать за предметом, чтобы его точно нарисовать. Конечно, рисование портрета особенно тонко, потому что цель — сделать портрет максимально похожим на объект.

Если вы знаете этого человека, то давление, чтобы добиться точности, может быть устрашающим. Но каждый художник, независимо от уровня его мастерства, должен набраться духа. Даже самые опытные и известные художники-портретисты сталкиваются с проблемами.Рассмотрим эти две цитаты одного из лучших портретистов всех времен Джона Сингера Сарджента …

«Каждый раз, когда пишу портрет, я теряю друга».

«Портрет — это картина, на которой что-то не так с ртом».

Большинство из нас понимают обе эти цитаты. Когда мы рисуем или рисуем портрет, мы все чувствовали давление, чтобы он выглядел точно так же, как наш объект, особенно когда этот объект — друг. На некоторых из нас давление настолько велико, что мы вообще избегаем портретов.

Часто бывает трудно определить проблему на портрете. Мы видим, что что-то не так, но поиск решения или исправления может действительно сбить с толку некоторых из нас. Часто сочетание проблем приводит к «не идеальному» портрету. Может, что-то «не так с ртом».

Несмотря на то, что рисование репрезентативного портрета зависит от хорошего наблюдения и точной маркировки, мы все же можем следовать простой процедуре, которая приведет к лучшим результатам в наших попытках.

Теперь давайте посмотрим на более простой подход к рисованию лица.

Я сделал все шаги, чтобы нарисовать лицо с помощью этого более простого подхода, и поместил их в одно изображение. Пошаговые инструкции можно найти под изображением. Вы заметите, что некоторые из шагов такие же, как мы обсуждали ранее, за исключением использования квадрата для определения линии волос, линии бровей и линии носа.

Первый шаг — нарисовать круг, представляющий череп.Затем можно провести линию, чтобы определить длину лица ( Шаг 1 ). Для большинства лиц эта линия должна быть примерно вдвое длиннее исходного круга.

Затем линии проводят от нижней части этой линии до краев круга, создавая форму лица ( Шаг 2 ). Отсюда мы можем определить положение черт лица.

Линия «глаз» проходит посередине лица. (Ваши глаза не находятся на лбу, поэтому не поддавайтесь искушению поместить их туда.) Рисуется линия, представляющая линию глаз (, шаг 3, ).

Линия «носа» находится посередине линии «глаз» и нижней части подбородка. Что касается пропорций лица, большинство носов заканчиваются на этой линии (, шаг 3, ). Однако из каждого правила есть исключения. У некоторых людей действительно длинные носы, а у некоторых — очень короткие.

Линия рта находится примерно на одной трети пути вниз между линией носа и нижней частью подбородка.Для его местоположения нарисована неточная линия (, шаг 3, ).

Далее мы сконцентрируемся на глазах. Чтобы определить общую ширину глаз, нарисуйте пять овалов поперек линии глаз. Большинство лиц имеют ширину примерно «пять глаз». Очевидно, у людей всего два глаза. «Пять глаз» просто помогают определить ширину глаз (, шаг 4, ).

Как только мы узнаем точную ширину глаз, мы можем нарисовать их в нужном месте ( Шаг 5 ).

Теперь определим ширину носа.У большинства людей ширина носа совпадает с внутренними уголками глаз. Мы можем просто провести две линии вниз от внутренних углов глаз до линии носа, чтобы найти относительную ширину носа (, шаг 6, ).

Как только мы узнаем ширину носа, мы можем нарисовать его на месте ( Шаг 7 ).

Теперь мы можем определить ширину рта. Это измерение варьируется от человека к человеку, но для большинства людей ширина рта совпадает с внутренней частью радужной оболочки или зрачка.Итак, мы просто проведем линию прямо вниз от этого места до линии рта, чтобы найти уголки рта. Мы нарисуем здесь линию, чтобы указать, где верхняя губа встречается с нижней губой (, шаг 8, ).

Затем мы можем нарисовать верхнюю и нижнюю губы, зная, что рот находится в нужном месте ( Шаг 9 ).

Теперь по ушам. Мы продолжим линию глаз, чтобы определить место, где верхняя часть ушей соприкасается с головой. Они немного расширяются вверх и совпадают с линией бровей.Низ ушей удобно совместить с линией носа ( Step 10 ).

Когда у нас есть уши, мы можем добавить брови. Мы будем использовать кончики ушей для сравнения. У большинства людей линия бровей совпадает с кончиками ушей (, шаг 11, ).

Прежде чем заняться волосами, мы добавим шею. Шея идет вниз от ушей. У женщин эта линия немного расширяется внутрь, в результате чего шея становится меньше. Для мужчин эта линия все еще присутствует немного, но в меньшей степени.Это почти прямо вниз от нижней части ушей (, шаг 12, ).

Далее добавляется форма волос. В большинстве случаев волосы отходят от верхней части черепа и могут перекрывать части лба (, шаг 13, ).

Наконец, добавлено затенение для создания иллюзии формы ( Step 14 ).

Обзор общего расположения черт лица

• Глаза находятся посередине головы.
• Углы внутренней части глаз обычно совпадают с краями носа.
• Линия «рта» находится примерно на одну треть ниже линии «носа» и нижней части подбородка. Эта линия показывает, где верхняя губа встречается с нижней.
• Внутренние части зрачков или радужной оболочки обычно совпадают с углами рта.
• Уши обычно находятся между линией «глаз» и «носа», но доходят до линии надбровных дуг.

При рисовании лиц используйте эти стандарты, чтобы помочь вам получить правильные пропорции лица. Помните, вы должны смотреть и изучать свой предмет. Хотя эти стандарты применимы к большинству из нас, они не применимы ко всем из нас.

Знание того, где разместить черты лица, безусловно, важно, но для того, чтобы передать лицо на рисунке, нам также необходимо добавить немного затенения. Затенение — это просто процесс манипулирования значением (темнота или яркость цвета).

Форма лица развита за счет использования значения и тона.Отношения конкретных значений информируют зрителя о местонахождении и силе источника света. В конечном итоге иллюзию формы создает поведение света на голове.

Чтобы лучше понять, как ведет себя свет, мы можем рассмотреть плоскости головы и лица. Разбив лицо на простые плоскости, мы сможем лучше понять, как ведет себя свет.

При штриховке полезно думать о голове как о плоских плоскостях. Мы можем видеть эти самолеты, проиллюстрированные ниже…

Плоскости лица меняют направление в пространстве. Эти изменения направления дают разные значения в зависимости от местоположения и силы источника света. В большинстве случаев источник света исходит сверху. Это создает области более темного тона в местах, которые отступают, и более светлые в местах, которые выступают.

Это означает, что углубления вокруг глаз, под носом, нижней губой и подбородком в основном заштрихованы более темными оттенками. Выступающие области, такие как нос, скулы, подбородок и нижняя губа, состоят в основном из более светлых оттенков.

Большинство лиц будут иметь плавные переходы или переходы от светлого к темному. Создание плавных переходов в значениях важно для передачи текстуры кожи.

Ваш подход к штриховке лица будет зависеть от средства, которое вы используете для рисования лица. Для графита или карандаша вы можете просто отрегулировать силу давления, которое вы оказываете на карандаш. Для очень плавных или тонких переходов вы можете использовать растушевку.

Понятие затенения очень широкое.Если вам нужна инструкция по штриховке, взгляните на эти уроки …

Заключение

Рисуя портрет, мы должны помнить, что не существует универсального решения, подходящего для всех. От одного человека к другому будут небольшие пропорциональные различия. Мы можем использовать методы, рассмотренные в этом уроке, чтобы лучше понять расположение черт лица. Но если мы хотим, чтобы наши портретные рисунки отражали сходство человека, мы должны полагаться на наблюдение, чтобы уловить все нюансы.

Теперь, когда вы знаете, как рисовать лицо и расположение черт лица, вы можете нарисовать кого угодно. Просто помните, знания — это только часть этого. Вы должны практиковаться, чтобы увидеть наилучшие результаты с вашими рисунками.

Нарисуем лобное лицо! ～ Базовый

Если вы нарисовали фронтальное лицо, но оно выглядит несколько странно, я рекомендую проверить скелет головы и баланс глаз, носа и рта.

Итак, в этой статье я объясню, как нарисовать фронтальное лицо, глядя на структуру и пропорции частей лица.

Давайте узнаем, как устроена голова!

Человеческий череп делится на две основные части: часть, покрывающую мозг, и лицевую область.

Попытайтесь откусить переднюю часть лица, представляя форму черепа.

Дополнительную информацию можно найти здесь.
Как рисовать лица в разных направлениях (Аори)

Как нарисовать фронтальное лицо

Лобное лицо разделено на две части: рисование контура и рисование таких частей, как глаза и нос.

Рисование контура

Первый шаг — нарисовать точку для контура.

Нарисуйте круг.

Думайте об этом как о той части черепа, которую мы видели ранее, которая покрывает мозг.

2. Разделите круг пополам по горизонтали.

3. Проведите линию под кругом с интервалом в две равные части.

Эта линия будет вашей линией подбородка.

4. Проведите вертикальную линию по середине круга.

Эта линия будет средней линией.

5. Проведите прямую линию вниз от каждого конца круга до линии челюсти.

6. Добавьте прямоугольник, чтобы он прикрепился к нижнему полукругу.

Квадраты — это глаза, нос, верхняя и нижняя челюсть.

7. Проведите линию, как показано на рисунке (1).

8. Разделите линию губок на три равные части, как показано на рисунке (2).

9.Нарисуйте линию лица, используя ① и ② в качестве направляющих, как показано на рисунке.

10. Добавьте строку заголовка, и у вас будет контур!

Поместите части лица

Когда контур готов, мы можем добавить части лица, такие как глаза, нос и рот.

1. Разделите длину от макушки до подбородка на две равные части.

2. На разделенной пополам области нарисуйте глаза.

3.Нарисуйте оба глаза с одним промежутком между ними для ровности.

4. Над глазами нарисуйте брови.

5. Далее разделите волосы от макушки до подбородка на четыре равные длины.

6. Нарисуйте нос, как показано на рисунке.

7. Проведите рот между носом и подбородком.

8. Нарисуйте ушки.

Уши прикреплены к обеим сторонам лица на высоте между бровями и носом.

9. Проведите линию роста волос немного выше линии A на рисунке.

Это завершает прикус переднего лица.

Сделайте этот укус живым, и готово.

Ниже приведены некоторые статьи, которые вы, возможно, захотите прочитать.
В этой статье я объясню, как нарисовать лицо. Хукан]

Если вы знаете, как откусить голову, вы можете нарисовать перевернутую голову в форме яйца и опустить ее.

Дополнение к лицевой грани Atari

Форма головы и пропорции частей лица, описанные выше, являются средними и могут варьироваться в зависимости от различных факторов, таких как возраст, пол, раса и генетика.

Как нарисовать ухо спереди

Узнайте, как нарисовать ухо спереди за 11 простых шагов!

Инструменты:
— Карандаши HB, 2B и 4B
— Бумага Canson Bristol
— Линейка или прямой край (необязательно)
— Бумажный пень
— Ластик с замешиванием

Шаг 1: Нарисуйте форму ушка

Тупым карандашом HB нарисуйте узкую форму уха.Если вы хотите нарисовать уши, которые больше выступают из головы, нарисуйте ухо шире.

Затем измерьте длину вашего рисунка и нарисуйте рядом с ним линейку. Проведите через линейку 3 линии, разбив ее на 4 равные части. Я обозначил 3 строки A, B и C, чтобы я мог легко ссылаться на них.

Шаг 2. Нарисуйте большую форму крючка

Нарисуйте крючок, который начинается от линии B и заканчивается на линии A.

Шаг 3: Добавьте козелок

Одним непрерывным штрихом, начиная с линии B, нарисуйте козелок (небольшой лоскут перед ушным проходом) и завершите штрих небольшим крючком, который находится над линией C.

Шаг 4. Создание большого сгиба

Добавьте кривую в крайнем правом углу, которая начинается в верхней части уха и заканчивается под линией C. Оставьте достаточно места для мочки уха.

Шаг 5: Добавьте маленькую форму крючка

Между двумя линиями, которые вы только что нарисовали, нарисуйте большую форму крючка, которая находится на линии C. Это козелок.

Шаг 6:

Используйте технику теней, чтобы нарисовать кривую в центре уха.Старайтесь не делать его параллельным кривой, нарисованной на шаге 4.

Шаг 7: Подготовка к затенению

Хорошо, последний раз перед тем, как затенять!

Сотрите линейку и горизонтальные линии.

Чтобы края уха были четкими и чистыми при растушевке, используйте острый карандаш 4B, чтобы перерисовать области уха, которые отбрасывают самые темные тени — такие как глубокие впадины, крупные складки и выступы.

Ваши контуры не должны быть слишком темными, потому что вы не хотите, чтобы они просвечивали после того, как вы затенили.

Шаг 8: Добавьте самые темные тени

Если ваш карандаш все еще острый, используйте клочок бумаги, чтобы сделать его тупым, а затем нарисуйте тени.

Шаг 9: Добавьте легкий слой графита

Используйте тупой карандаш HB, чтобы растушевать ровный слой графита по всему уху. Если вам нужны яркие белые блики, не затеняйте их.

Шаг 10: Добавьте средние тона

Используйте карандаш 2B, чтобы добавить средние тона.Заштрихуйте такие области, как отверстие уха, неглубокие впадины и небольшие складки.

Шаг 11: Смешайте графит

Используйте растушевку, чтобы сгладить тени. Если ваши блики слишком темные, сверните размятый ластик до тонкого кончика и нанесите немного графита. Если края размыты, воспользуйтесь острым карандашом, чтобы переопределить края, и при необходимости слегка растушуйте их.

Я получил несколько запросов о левом ухе, поэтому вот шаги для тех из вас, кто борется с другой стороной:

Понравился этот учебник? Поделитесь им с друзьями, используя кнопки ниже 🙂

Если вам нравятся уроки RapidFireArt и вы хотите поддержать то, что я делаю, загляните на мою страницу Patreon, где вы можете поддержать RFA и одновременно заработать крутые награды!

Дарлин создала RFA в 2013 году с целью поделиться простыми, но подробными уроками рисования с другими художниками во всемирной паутине.Она художник-самоучка карандашного портрета и ютубер.

Чертеж внутренней головки спереди, профиль, три четверти

Чертеж охватывающей головки спереди, профиль, три четверти

Научитесь рисовать женскую голову в трех разных положениях; спереди, в профиль и в трех четвертях. Вы узнаете, как обозначить расположение глаз, бровей, носа, рта, волос и ушей.Используя метод наложения, предложенный нашим инструктором, вам понравится, как она упрощает рисование одной из самых сложных вещей.

Модуль	Описание	Шаг
1	Отображение передней облицовочной головки	1-15
2	Чистовая обработка передней торцевой головки	1-18
3	Отображение внутренней головки в профиле	1-9
4	Окончательный чертеж головки в профиле	1-9
5	Отображение трех четвертей головы женщины	1-14
6	Отделка женской головы на три четверти	1-10

Полная стенограмма доступна при подписке.

МОДУЛЬ 1 • Отображение передней облицовочной головки

Шаг	Описание
1	Теперь займусь женской головой. Вы видите здесь 3 формы головы. Итак, женскую голову я сделаю в 3-х положениях: спереди, в профиль и в три четверти. Сначала я начну с передней части. Итак, первое, что вам нужно сделать, это подумать о голове и ее форме. По сути, опять же, это хорошая форма яйца.Вы когда-нибудь видели этих лысых женщин, и вы просто думаете, боже мой, у нее такая великолепная голова. Симпатичная гладкая голова симметричной формы.
2	Затем мы наносим на карту лицо и его черты. Глаза на полпути, между макушкой и подбородком.
3	Нос мы изображаем на полпути между глазами и подбородком.

Чтобы видеть полную стенограмму и полный видеоурок, подпишитесь на University of Fashion!

© 2008-2018 University of Fashion ^® — — Расшифровка стенограммы для использования только на уроках Университета моды и не разрешена для загрузки или распространения

Рисунок

, вид спереди

Нарисовать обнаженную фигуру спереди подразумевает ее персонализацию, превращая ее в конкретного человека, а не в общую модель.Таким образом, этот тип позы больше напоминает идею портрета. Хотя целью может быть не создание портрета, фронтальный вид обнаженной натуры заставляет художника серьезно относиться к лицу, а это означает наделение его выражением.

Фигура на виде спереди требует более индивидуальной обработки лица и более схематичного изображения остальной части тела; модель в профиль, напротив, требует более детальной обработки контуров тела.

Вид фигуры сзади требует небольшой персонализации, но требует большого моделирования, чтобы помочь описать объемы тела.

Обнаженная в профиль

Про обнаженную в профиль можно сказать прямо противоположное. Контур — это доминирующий аспект рисунка позы в профиль: форма головы, черты лица, плечи, туловище, живот, бедра — короче говоря, всей фигуры. Эти элементы могут быть представлены одной сплошной линией. Это не означает, что объем и моделирование не важны, а скорее, что они подчинены линии фигуры. Однако стоит помнить, что фигура редко бывает полностью в профиль.Некоторые части целого видны только спереди или сзади, поэтому рекомендуется просмотр в три четверти.

Обнаженная фигура, вид сзади

Вид обнаженной натуры сзади, особенно обнаженной женщины, часто встречается в жанре рисования интимных фигур. Эти рисунки создают эффект фигуры, которую зритель наблюдает без ее ведома.

Это впечатление естественности вызывает большой психологический интерес. Технически говоря, рендеринг спины — мужской или женской — может подчеркнуть анатомию до такой степени, что она становится интересной сама по себе.

Если нам трудно понять фигуру с разных позиций, мы можем использовать такую ​​модель, как этот деревянный манекен. В качестве упражнения очень практично поместить манекен в ту же позу, что и живая модель, поворачивая его и делая зарисовки с разных точек зрения.

Вид сзади фигуры требует небольшой персонализации, но требует большого моделирования, чтобы помочь описать объемы тела.

Фигура спереди требует более индивидуального подхода к лицу и более схематичного изображения остальной части тела; модель в профиль, напротив, требует более детальной обработки контуров тела.

Продолжить чтение здесь: Рисование отрицательного пространства

Была ли эта статья полезной?

6.1.A20 Изобразите Эшли, вид спереди

Расходные материалы: бумага, карандаши (2H, HB, 2B, 4B и 6B), точилка, блок наждачной бумаги, ластики

Это задание состоит из трех разделов:

• Обведите контур головы и лица
• Добавьте к волосам полный спектр значений
• Затенение лица, шеи и одежды

ArtSpeak

Пространство для рисования: Определенная форма (например, прямоугольник), в которой отображается рисунок.

Совет!

Во время рисования слегка нажимайте на карандаш. Пространство для рисования и некоторые контуры нужно стереть позже.

Очертить голову и лицо

1. С помощью линейки и карандаша HB слегка нарисуйте прямоугольное пространство для рисования (рис. 1).

Каждая вертикальная сторона имеет длину 7,5 дюймов (19,1 см), а верх и низ — 6 дюймов (15,2 см).

Рисунок 1

2. С помощью линейки найдите центральную точку верха и низа и отметьте каждую точку.

3. Соедините эти две точки вертикальной линией.

4. Отметьте точку в центре каждой вертикальной стороны и соедините эти две точки горизонтальной линией.

5. Карандашом HB нарисуйте миндалевидные формы в виде глаз (рис. 2 и 3).

Прежде чем начать, изучите Рисунок 2 и обратите внимание, что расстояние между:

• глаз немного шире ширины глаза.
• : внешний край каждого глаза и его сторона области рисования меньше двойной ширины глаза.

Рисунок 2

ArtSpeak

Радужная оболочка: Цветная круглая форма глаза, окружающая зрачок.

Зрачок: Темная круглая форма внутри радужной оболочки, которая расширяется или сужается при различных условиях освещения.

Выделите: Небольшой участок на чертеже, оставленный белым, чтобы определить самую яркую область, где свет отражается от его поверхности.

6. Слегка обведите радужку, зрачок и свет в каждом глазу (рис. 3).

Рисунок 3

7. Нарисуйте изогнутые линии, чтобы обозначить расположение верхнего и нижнего века и складки верхнего века в каждом глазу.

8. Нарисуйте длинную изогнутую линию в качестве нижнего края ее лица / подбородка.

Эта линия продолжается до обоих нижних прямоугольников.

9. Слегка обведите нос и рот.

Ширина носа равна расстоянию между глазами. Рот немного шире.

10. Нарисуйте изогнутые линии, чтобы обозначить направления, в которых волосы падают вокруг лба и лица (Рисунок 4).

Эти линии служат ориентирами, которые помогут вам растушевать волосы в следующем разделе. Затем эти пряди волос оказываются перед ее лицом.

Рисунок 4

11. Проведите короткую изогнутую линию справа, чтобы обозначить нижний край уха.

12. Изогнутыми линиями очертите внешний край волос (рис. 5).

Этот контур повторяет предполагаемый контур ее черепа, который скрыт волосами.

Обратите внимание на пряди волос, которые соединяются с контурами контура лица, добавленного на рисунке 4.

Рисунок 5

13. Нарисуйте две линии как внешние края ее шеи и добавьте контур ее свитера.

14. Сравните свой рисунок с рисунками 5 и 6 и сотрите и перерисуйте линии, которые выглядят неточно.

15. Используйте растрепанный ластик, чтобы стереть пространство рисунка и осветлить рисунок (Рисунок 6).

Рисунок 6

ArtSpeak

Штриховка: Серия прямых и / или изогнутых линий, проведенных близко друг к другу, чтобы создать иллюзию значений.

Внимание!

При закрашивании волос Эшли используйте в основном светлые или средние значения. Слишком сильное затемнение может быстро превратить светло-коричневые, рыжие или светлые волосы в темные.

Challenge!

Изучите рисунки с 7 по 9 и обратите внимание на:

• направления, в которых изгибаются линии штриховки.
• различных длины и значения этих строк.
• самые светлые оттенки и белые участки, создающие блеск и форму.
• неопрятные волоски по внешним краям, которые помогают создать естественный вид.

Добавьте к волосам полный спектр оттенков

Воспринимаемый источник света, сияющий спереди справа, определяет различные значения.

Посмотрите вперед на Рисунок 9 и обратите внимание, что даже самые темные участки волос имеют в основном средние оттенки.

16. Используйте заостренные карандаши 2H и HB, чтобы добавить светлых и средних оттенков к прядям волос сверху и слева (рис. 7).

Изогнутые линии штриховки ( контурная штриховка ) идеально подходят для затенения волос.

Рисунок 7

Совет!

Положите лист чистой бумаги под руку и добавьте тени, чтобы предотвратить смазывание и защитить рисунок от масел на коже.

Когда вы работаете над новым разделом, переместите лист так, чтобы он оставался у вас под рукой.

17. Добавьте светлых и средних оттенков к волосам на лбу и на другой стороне головы (рис. 8).

Рисунок 8

18. Используйте карандаши 4B и 6B, чтобы добавить темные оттенки к темным участкам волос, показанным на рисунке 9.

Начните с добавления только нескольких штриховых линий к каждой темной части. Затем у вас есть возможность добавить больше линий, чтобы сделать штриховку темнее.

Рисунок 9

19. Добавьте еще несколько светлых линий, которые градуируют темную штриховку на участки, оставленные белыми.

20. Заштрихуйте участок уха под волосами.

21.Нарисуйте несколько волосков перед ухом.

Затенение лица, шеи и одежды

22. См. Рисунок 10, чтобы добавить тени к радужной оболочке каждого глаза.

Обратите внимание, что растушевка радужной оболочки темнее под верхним веком и на той стороне, где выделяется свет.

Рисунок 10

23. С помощью карандаша 4B или 6B закрасьте зрачок.

24. Добавьте тени на верхние и нижние веки, белки глаз и внутренние уголки глаз (рис. 11).

Рисунок 11

25. С помощью заостренного карандаша HB нарисуйте меньше ресниц, чем вы думаете.

Обратите внимание, что верхние и нижние ресницы:

• растут во многих направлениях.
• бывают разной длины и толщины.
• изогнуты и кажутся толще около век.

26. Карандашом HB слегка нарисуйте видимые участки бровей (рис. 12).

Рисунок 12

27.Добавьте несколько тонких, тонких волосков на ее лицо.

28. Карандашами 2H и HB добавьте тени вокруг глаз и по обеим сторонам лица.

Не давите на карандаш слишком сильно. Позже вы можете затемнить эту штриховку.

29. Используйте карандаши 2H и HB, чтобы добавить средней штриховки нос и окружающие его формы лица (рис. 13).

Обратите внимание на разделы, которые имеют значения яркости или оставлены белыми.

Рисунок 13

30. Добавьте более темную штриховку внутри ноздрей и теневых участков носа.

31. Заштрихуйте рот изогнутыми линиями, повторяющими контуры каждой губы (рис. 14).

Естественно, губы не имеют очертаний. Используйте значения от темного (между губ) до светлого (блестящая часть на нижней губе).

Обратите внимание на более светлый участок на ее лице по периметру рта (рис. 15).

Рисунок 14

Рисунок 15

32. Добавьте штриховки на остальную часть лица.

Обратите внимание, что штриховка по краям лица не распространяется полностью на края.

33. Обведите контуром стороны шеи и добавьте тени на участки под подбородком.

Совет!

Чтобы мягкая кожа ребенка казалась более гладкой и реалистичной:

• Измените длину штриховых линий.
• Добавьте тонкую короткую линию внутри любых нежелательных промежутков или промежутков между линиями затенения.

34. Обратитесь к Рисунку 16, чтобы подкрасить участки лица и волос, которые вам не нравятся.

Если часть слишком светлая, добавьте еще несколько линий затенения между другими.

Чтобы сделать темный участок затенения немного светлее, аккуратно протрите его ластиком.

Рисунок 16

Подпишите свой рисунок и напишите сегодняшнюю дату на обратной стороне.

Урок 3 — Метод Лумиса, вид спереди

Задание

Ваше задание — попрактиковаться в рисовании этой головы Лумиса, пока вы не освоите все шаги и не запомните их.Просматривайте и приостанавливайте это видео столько раз, сколько вам нужно. Затем попробуйте и посмотрите, сможете ли вы нарисовать все это самостоятельно.

Сначала это может показаться немного сложным, но, проделав это несколько раз, вы удивитесь, насколько это интуитивно понятно!

Расшифровка урока

Когда дело доходит до рисования головы от руки, многие художники используют множество методов. Одним из самых популярных (и, на мой взгляд, наиболее эффективных) методов является метод Лумиса.

Этот метод был разработан художником Эндрю Лумисом много лет назад как способ построить голову и нарисовать ее под любым углом. В отличие от метода сетки, который ограничен ссылками на фотографии, как только вы освоите метод Лумиса, вы сможете рисовать голову под любым углом, исходя из фотографии, жизни и даже вашего воображения.

Вот как это работает…

Голову можно упростить до двух геометрических форм: сферы для черепа и прямоугольной формы клина для челюсти.

Рассмотрим форму шара.Эта форма получается из идеально круглой сферы и отрезанных сторон. Это приближает его к форме настоящей головы.

И вы можете убедиться в этом сами: макушка не имеет идеально сферической формы. Скорее он в основном круглый, а стороны несколько плоские.

Спереди фигура будет выглядеть следующим образом: стороны будут прямыми линиями. Когда голова начинает поворачиваться, мы можем видеть больше стороны, и она выглядит как эллипс. По мере того как голова продолжает поворачиваться, эллипс постепенно увеличивается.А когда голова полностью видна в профиль, эллипс будет идеальным кругом.

Теперь давайте посмотрим, как мы можем использовать эту информацию, чтобы нарисовать голову спереди.

Начнем с круга. Мы немного обрежем стороны, но сначала проведем центральную линию.

Центральная линия — это воображаемая линия, проходящая по центру лица. При виде спереди центральная линия будет прямо посередине лица и будет прямой линией.

Однако, когда голова поворачивается, центральная линия смещается от центра в направлении, в котором смотрит лицо.

Кроме того, неровный рельеф лица также приведет к тому, что центральная линия изменится с прямой на более сложную волнистую линию.

Хотя центральная линия на самом деле не отображается на готовом портрете, это очень полезный инструмент для визуализации головы как трехмерного объекта.

Теперь давайте найдем линию надбровной дуги. Положение линии бровей будет зависеть от наклона головы.

Когда голова смотрит прямо перед собой, линия бровей будет выровнена с верхом ушей.Когда голова наклонена вверх, линия бровей будет выше, чем уши. А когда голова наклонена вниз, линия бровей будет ниже ушей.

В этом случае голова будет выглядеть прямо, так что линия бровей будет прямо посередине круга и выровнена с ушами.

Теперь давайте определим линию роста волос. Линия роста волос будет примерно на 2/3 высоты от линии бровей. Итак, если мы просто разделим верхнюю часть круга на трети, линия волос будет прямо здесь.

А теперь найдем нос. Низ носа также будет примерно на 2/3 от линии бровей. Итак, мы можем просто измерить линию роста волос, понизить ее и отметить нижнюю часть носа.

Наконец, подбородок будет на таком же расстоянии от носа, мы снова сделаем то же самое измерение, проведем его вниз от носа и отметим нижнюю часть подбородка.

Обратите внимание, как лицо разделено на 3 равные части: от линии роста волос до линии бровей, от линии бровей до нижней части носа и от нижней части носа до нижней части подбородка.

Это известно как «Правило третей» и является очень эффективным инструментом для измерения пропорций лица. Конечно, не каждое лицо полностью соответствует этому правилу. У некоторых людей лоб будет больше, а подбородок короче, но это отличная отправная точка.

Хорошо, теперь давайте обрежем стороны круга, чтобы приблизить его к форме настоящей головы.

На самом деле нет точного правила, сколько взлетать здесь. Мне нравится снимать ровно настолько, чтобы придать кругу и легкую овальную форму.По мере того, как вы рисуете все больше и больше голов, вы разовьете чувство, сколько нужно обрезать.

И когда закончите, сделайте быструю проверку, чтобы убедиться, что обе стороны симметричны… и сотрите лишние линии.

Хорошо, теперь еще одна деталь…

Вот голова сверху вниз. Обратите внимание, как голова спереди немного тоньше, чем сзади. Из-за этого, глядя на голову спереди, мы сможем увидеть немного сторон.

Мы можем изобразить это, нарисовав два тонких эллипса по бокам.В отличие от обычных эллипсов, эти будут немного более острыми на концах.

Также обратите внимание, что эллипсы соответствуют линии роста волос и низу носа.

Чтобы придать сторонам головы некоторый размер, нарисуем эти вертикальные и горизонтальные линии. Эти линии также служат для обозначения наклона головы. Вертикальные линии показывают, что голова направлена ​​прямо вверх, а горизонтальная линия показывает, что голова смотрит прямо вперед.

Теперь нарисуем нижнюю часть лица.Сначала мы приблизительно оценим ширину подбородка. Далее прикрепим челюсть. Бока челюсти обычно немного сужаются при движении вниз. Затем соедините линии.

Иногда я замечаю, что здесь может быть немного людно. В этом случае я отклоняюсь от правила третей и немного сдвигаю линию подбородка вниз. Но в этом случае все выглядит нормально.

Прежде чем продолжить, давайте удалим это руководство.

Есть две линии ритма, которые соединяют сторону лица с уголками подбородка.Эти линии представляют собой разделение между передней плоскостью лица и боковыми плоскостями. И вы, вероятно, можете увидеть изменение этого самолета на собственном лице.

Теперь давайте добавим шею для поддержки, и наша упрощенная голова готова.

Я просто пройдусь по нему еще раз, затемню и уберу некоторые линии.

Отсюда мы можем добавить функции. Я расскажу, как именно это сделать, в будущих уроках.

На данный момент ваше задание состоит в том, чтобы попрактиковаться в рисовании собственной головы не менее пяти раз, пока вы не освоите все шаги и не запомните их.Перематывайте и приостанавливайте это видео столько раз, сколько вам нужно, затем попробуйте и посмотрите, сможете ли вы нарисовать все это самостоятельно.

Сначала это может показаться немного сложным, но, проделав это несколько раз, вы удивитесь, насколько это интуитивно понятно.

.

No related posts.
