Также дополнительно провод можно покрасить. Это необязательно, но поможет избежать помех из-за касания проволокой токопроводящих поверхностей. Дело в том, что высокочастотный сигнал распространяется в основном по поверхности проводника, и тут могут возникнуть ненужные наводки.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

АнтеннаИнструкция по выбору антенны для цифрового телевидения

АнтеннаИнструкция по подключению и настройке комнатной антенны

Антенна для dvb t2 своими руками Харченко и Туркина, из кабеля, дальнобойная

Автор Алексей Еремин На чтение 7 мин Просмотров 979 Опубликовано 06.03.2019

Антенна для DVB-T2 своими руками — вполне рабочий и приемлемый результат для любых регионов России. Нет необходимости покупать дорогостоящее дополнительное оборудование, ведь даже в условиях неуверенного сигнала цифрового эфирного телевидения правильно рассчитанное и собранное устройство обеспечивает прием всех доступных мультиплексов.

Как сделать мощную антенну для телевизора?

Понятно, что для местности с неуверенным приемом, связанным со значительным удалением или сложным рельефом, комнатная антенна будет не самым лучшим вариантом. Но ведь для приема ДМВ диапазона, который и требуется для эфирной цифры, есть большой выбор устройств других типов — узконаправленная «волновой канал» и логопериодическая, рамочная и зигзагообразная.

Причем для изготовления необязательно использовать медные или алюминиевые трубки, жилы большого сечения из силового провода, вполне доступен даже вариант из кабеля, используемого для подключения обычной антенны.

Главное — подобрать оптимальный для ваших условий вариант, выдерживать рекомендованные размеры, соблюдать предельную аккуратность при сборке и подключении. В любом случае, по стоимости такие варианты будут более дешевы, особенно если по условиям приема вам требуется активная антенна с дополнительным усилителем.

Антенна для DVB-T2 дальнобойная своими руками

Сразу скажем — для зон с неуверенным приемом нецелесообразно применять простейшие конструкции. Так, несложная петлевая антенна из кабеля в таких условиях будет неэффективна. Она не сможет обеспечить прием всех мультиплексов, да и качество картинки уже настроенных каналов будет желать лучшего.

Тоже самое касается и распространенной модели, собранной из обычных алюминиевых банок из-под пива или других напитков. Все эти варианты стоит применять только в зонах с уверенным приемом.

Для обеспечения дальнобойности антенны больше подходят другие конструкционные решения. Кстати, большинство из них были разработаны довольно давно, что и не удивительно, ведь цифровая антенна ничем не отличается от обычного устройства, обеспечивающего прием волн в дециметровом диапазоне.

Для изготовления большинства наиболее распространенных вариантов потребуется цельная токоведущая жила силового кабеля. Допускается применение меди и алюминия, показатели стальных проводников будут несколько хуже, что может привести к увеличению помех.

Основная проблема при самостоятельной сборки кроется в необходимости точно придерживаться расчетных размеров. Учитывая сравнительно небольшие габариты большинства таких антенн, даже ошибка в несколько миллиметров может привести к невозможности обеспечить устойчивый прием. Соответственно уменьшается и дальность от телевышки, при которой можно использовать самодельные устройства.

Антенна Харченко для цифрового ТВ своими руками

Один из самых распространенных вариантов, который был предложен еще в 60-х годах прошлого столетия. Несмотря на уже приличный возраст, двойной квадрат Харченко успешно используется не только для телевизионного сигнала, но даже для улучшения мобильной связи и интернета.

Простая зигзагообразная конструкция и возможность изготовления из доступных материалов при хорошем качестве приема — одни из самых основных плюсов такого устройства. Главное — правильный расчет.

Главный показатель, который необходимо учитывать, это длина волны, на которой осуществляется передача ТВ-сигнала. Она напрямую связана частотой. Самый простой способ вычисления — разделить 300 на указанную в данных о мультиплексе частоту. От этого значения будет зависеть длина стороны, которую должен иметь квадрат или ромб. Кстати, антенны Харченко иногда делают и в другой конфигурации, но большого применения для Т2 они не получили.

Итак, размер стороны должен быть в 4 раза меньше длины волны сигнала. При ошибках даже в пределах 2-5 мм возможно существенное снижение качества телесигнала. Для улучшения приема антенну ставят на самодельный рефлектор, в качестве которого нередко используют обычную решетку для гриля.

Устройства этого типа более успешно работают при установке дополнительного усилителя, который подбирается с учетом особенностей сигнала в вашей местности. При этом питание для антенны лучше организовать с применением регулируемого БП. С простейшим примером антенны Харченко вы можете ознакомиться на фото.

Стоит отметить, что антенна восьмерка — не единственный вариант исполнения такого приемного устройства. Применение находят и модификации с увеличенным числом квадратов, и с использованием основных элементов другой формы. Но в классическом варианте антенна Харченко представляет собой конструкцию из двух квадратов или ромбов, соединенных в виде восьмерки.

Антенна Туркина для DVB-T2 своими руками

Интересный вариант, работающий по принципу «волнового канала», это кольцевая антенна, разработанная Н. Туркиным. Она отличается повышенной дальнобойностью, может применяться для удаленных от ретранслятора районов. Обладает хорошей чувствительностью, но требует точного направления на вышку.

Ее основу составляют шесть колец различного диаметра, закрепленные на штанге из диэлектрического материала. Размеры колец и расстояние между ними также зависят от длины волны телесигнала.

Наиболее надежная версия антенны, позволяющая ловить эфирные цифровые каналы, обладает следующими параметрами:

Отметим, что в качестве согласующего устройства применяется ферритовое кольцо, которое надевается на кабель непосредственно у места подключения элементов антенны. Изготовление этого варианта приемного устройства требует еще большей точности при соблюдении размеров, от этого будет зависеть ее дальнобойность.

Антенна Сотникова для DVB-T2 своими руками

Еще один вариант, заслуживающий внимания — тройной квадрат, рассчитанный и разработанный С. Сотниковым. Во многом сходен с антенной Туркина, но отличается меньшим количеством рабочих элементов, что и обеспечивает простоту конструкции.

По сути, это стандартная рамочная антенна из трех элементов (рефлектор, вибратор, директор), размещенных на диэлектрическом основании. Отличается неплохим коэффициентом усиления (до 9 дБ), при правильном расчете способна работать на расстоянии до 60 км от телевышки.

Для изготовления используют медный или алюминиевый проводник диаметром до 8 мм, допускается и использование стальных прутков с аналогичными размерами. Отметим, что лучшая приемная способность характерна для устройств из меди.

Каждый из квадратов должен быть согнут в соответствии с рекомендуемыми размерами, которые зависят от частоты принимаемых каналов. Все места соединений тщательно пропаиваются, простая скрутка не обеспечит надежность контакта. При соответствующем опыте такую антенну изгибают из одного цельного куска провода. В большинстве регионов неплохо работает конструкция со следующими размерами.

Другие варианты антенн для DVB-T2

На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:

• Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию. Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ. Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля.
• Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:

Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.

Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.

Цифровая антенна своими руками видео

Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• • Антенны для приёма «волнового канала».

• • Антенны принимающие «бегущую волну».

• • Рамочные антенны.

• • Зигзагообразные антенны.

• • Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

• • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Самодельная антенна для цифрового телевидения Т-2.

Цифровое телевидение буквально вчера еще казалось если не далеким будущим, то завтрашним днем. И вот для меня сегодня этот день настал. В нашем городе появилось оно – цифровое телевидение. 32 канала в отличном качестве и в свободном доступе совершенно бесплатно. Для его приема нужен лишь тюнер DVB-T2 и вполне стандартная телевизионная антенна. Каждый желающий может подключить его себе самостоятельно.

По началу, я скептически относился к этой затее – мол, зачем это нужно, если и так в моей местности можно ловить 20 телевизионных каналов. Пусть в не очень хорошем качестве и с помехами, пусть 20 а не 32, пусть они не очень интересные, но зато без всяких там непонятных телетюнеров и непонятных заморочек. Однако однажды я вдруг понял, что мои три домашних телика почти никто не смотрит из за постоянных помех и неинтересных каналов. А что если способны телики немного на большее?

-Для начала, в порядке эксперимента, решил оборудовать лишь один телик на кухне приставкой Т-2. И о чудо – телик ожил. 32 цифровых канала в отличном качестве, днем и ночью. Телек буквально «не выключается». Срочно побежал в магазин еще за парой телетюнеров .

Правда не с первого раза удалось принять все 32 канала. Дело оказалось в антенне.

Настройка тюнера и прием каналов Т-2.

Опишу мой частный случай изготовления антенн для цифрового телевидения Т-2 :

Штатно мои телевизоры работали на наружную «польскую» антенну с усилителем. Прием был более менее удовлетворительным. Однако с первого раза тюнер Т-2 отказался с ней работать, выведя на экран сообщение «нет сигнала». Долго я ломал себе голову, пока не поставил в настройках тюнера галочку напротив пункта «питание антенны от ТВ тюнера». После этого сразу же появились несколько каналов. Такая вот военная хитрость для антенн с усилителем…

Важный момент – при покупке тюнера нужно попросить, чтобы каналы настроили в магазине, иначе Вы возможно так и не сможете ничего принять толи из за антенны, толи из за не настроенного тюнера. Это будет уравнение с многими неизвестными. Цифровое телевидение предполагает либо наличие сигнала, либо его отсутствие. Не получится, как в аналоговом телевидении подстроить сигнал. Он либо есть, либо нет. На ненастроенном тюнере будет сложно установить причину отсутствия сигнала.

В общем таки приняв несколько каналов, я понял, что остальные не принимаются из за не совсем подходящей антенны. Следует признать, что на моей наружной «польской» антенне с усилителем и аналоговые каналы не все удовлетворительно принимались. Понятное дело, что цифровые телевидение, плохо приниматься не будут. Они вообще никак не будут приниматься. Нужна хорошая антенна.

Антенна Харченко для Т- 2.

Порывшись в интернете, наткнулся на простую и универсальную антенну Харченко. Она является широкополосной, с постоянными параметрами по всему диапазону, не требует особой настройки.

Применяется для радиосвязи на КВ, УКВ, приема телевизионных каналов и Wi-Fi .   Диапазон антенны обусловлен её геометрическими параметрами – сторона квадрата равна ¼ длины волны.

То есть все просто- к примеру в каком-то городе, диапазон частот приема телевизионного сигнала Т-2 в районе 550 мгц – 650 мгц. Середина диапазона – это 600 мгц.

Переведем частоту в длину волны: — скорость радиоволн (300000) разделим на частоту.

300000 / 600мгц = 500 мм – длина волны середины диапазона.

Сторона квадрата равна  500мм/ 4 (¼ длины волны). Получаем 125 мм – сторона квадрата для антенны со средней частотой 600 мгц.

Вообще же для каждого города частоты передач цифрового телевидения Т-2 будут отличатся. Существуют таблицы частот и номеров каналов цифрового эфирного телевидения Т2 для каждого города. Их легко можно найти в интернете. Нужно узнать границы частот сигнала Т-2 в конкретном городе, и вычислить середину диапазона. На основании этих данных и получим размеры антенны Харченко. В общем, смысл в том, чтобы найти в таблице свой город, определить границы диапазона и высчитать его середину, на которую и нужно делать антенну (рассчитывать стороны квадратов антенны).

Так же в интернете существует огромное количество онлайн калькуляторов антенны Харченко, введя данные (частоту) в который, можно получить необходимые геометрические параметры антенны.

Делаем антенну для цифрового телевидения.

Теперь перейдем к практической части.

Для изготовления антенны цифрового телевидения Т-2 понадобится:

-алюминиевая проволока диаметром 4-6 мм, длиной 1,5 метра

-усилитель от польской антенны

— антенный провод 50 Ом

-антенный телевизионный штекер

-пластиковый короб 2смх3см длиной 40 см для электропроводки.

-изолента

Эта антенна для Т-2 может работать и напрямую без усилителя в условиях прямой видимости. В этом случае естественно не нужно включать в настройках тюнера пункт «питание антенны от тюнера». Тюнер может выйти из строя (не проверял). Однако если антенна будет располагаться в комнате – думаю, понадобится усилитель.

Собранная антенна у меня заработала сразу и приняла все 32 канала. Правда в комнате, окно которой выходит на телевышку (2 км).

В комнате, окно которой выходит на противоположную от телевышки сторону данная антенна принимала каналы с артефактами и затормаживанием (разноцветные квадратики по экрану, затормаживание изображения и периодическое пропадание сигнала). То есть, на противоположной от телевышки стороне дома был слабый сигнал.

Проблема решилась установлением алюминиевого рефлектора отражателя, усиливающего сигнал. Хотя он изначально предусмотрен в конструкции антенны Харченко, иногда, в условиях прямой видимости можно обойтись без него. В общем, если наблюдаете артефакты и при поднесении к антенне крышки от кастрюли артефакты пропадают и прием становится идеальным – нужен экран рефлектор (отражатель).

Усиливаем сигнал цифрового телевидения.

Хороший экран рефлектор антенны Харченко несомненно улучшает качество приема сигнала цифрового телевидения. Это по сути отражатель, концентрирующий сигнал на антенне. Он был изготовлен из куска картона 18Х35 см, обернутого пищевой фольгой и сверху перемотанного скотчем. Все это дело прикрутилось шурупами, продетыми в кембрики-стойки  к основанию – пластиковому коробу для электропроводки (смотри фото).

Теперь прием стал идеальным и на другой стороне дома. Однако из за небольшой погрешности при изготовлении проволочных квадратов первые два канала не принимались. Частота антенны получилась немного выше расчетной. Пришлось вводить в конструкцию антенны дополнительные элементы – усы для понижения частоты. Их длина подобрана экспериментально.

В результате самодельная антенна цифрового телевидения Т-2 стала принимать все каналы даже на противоположной от телевышки стороне дома.

Вот так, буквально на антенну из говна и палок, собранную на коленке можно принять качественный цифровой телевизионный сигнал Т-2.

Я и Диод. © yaidiod.ru.

Мощная и простая антенна для цифрового телевидения (DVB-T) своими руками | КРОТ.NET — Еженедельный Журнал

Эфирное цифровое телевидение прочно вошло в нашу жизнь. Но вопрос приобретения качественной недорогой антенны всегда оставался актуальным. В нашей статье мы расскажем, как сделать антенну для цифрового телевидения своими руками, так называемый зигзаг Харченко. Эта антенна не уступает, а по многим параметрам и превосходит покупные аналоги. Также мы научим рассчитывать антенну под частоту канала, на котором в вашем регионе транслируется цифровое телевидение.

Читайте также: Универсальный многофункциональный гаечный ключ своими руками

Для того, чтобы сделать антенну, вам понадобятся:

• медная проволока ø3 мм;
• паяльник;
• нож;
• плоскогубцы;
• распределительная коробка;
• клеевой пистолет;
• антенный кабель и разъем;
• линейка, маркер;
• телевизор, для проведения испытания.

1

Принцип работы выбранного варианта антенны основывается на том, что периметр каждого из ее квадратов равен длине волны, на котором вещает цифровое телевидение.

2

Чтобы рассчитать длину волны, нужно разделить ее скорость (скорость света) на частоту (т.е. формула длины волны в метрах равна 300/частоту в МГц). Если сигнал передается на разных каналах, можно рассчитать антенну для среднего из них, т.к. антенна достаточно широкополосная.

Если вы не хотите самостоятельно выполнять расчеты, в интернете представлено большое множество онлайн-калькуляторов для расчетов плеча квадрата антенны.

3

В нашем примере мы изготовим антенну для телевизионного сигнала, передаваемого на частоте 690 МГц. Нетрудно посчитать, что длина волны ≈0,42 м, а значит, одна сторона квадрата равна 10,5 см.

1

Отрезаем и хорошо выравниваем кусок медной проволоки длиной 1 м.

Источник: https://youtu.be/3Azu6ILl-MI

2

Намечаем на проволоке восемь отрезков по 10,5 см.

Источник: https://youtu.be/3Azu6ILl-MI

3

Сгибаем проволоку по отметкам под углом 90 градусов, чтобы в результате получилось два квадрата, соединенных вершинами.

Источник: https://youtu.be/3Azu6ILl-MI

4

Откусываем лишнюю проволоку, оставив немного для спаивания.

5

Зачищаем место спаивания, а также смежные вершины квадратов – к ним будет припаиваться антенный провод.

Источник: https://youtu.be/3Azu6ILl-MI

6

Спаиваем концы проволоки. Это нужно делать достаточно мощным паяльником, чтобы хорошо прогреть проволоку в месте спаивания.

7

Зачищаем и залуживаем антенный кабель.

Источник: https://youtu.be/3Azu6ILl-MI

8

Подпаиваем центральную жилу к вершине одного квадрата, а оплетку – к вершине второго.

Источник: https://youtu.be/3Azu6ILl-MI

9

Так как антенна обычно используется на улице, защитим места пайки, поместив центральную часть антенны в распределительную коробку.

10

Срезаем коробку по нужной высоте.

Источник: https://youtu.be/3Azu6ILl-MI

11

Паяльником проделываем пазы под проволоку и антенный кабель.

Источник: https://youtu.be/3Azu6ILl-MI

12

Заливаем пустоты в коробке и места спайки термоклеем, надежно защитив их от непогоды.

Источник: https://youtu.be/3Azu6ILl-MI

13

Закрываем коробку. К другому концу кабеля подпаиваем антенный разъем. Наша антенна готова.

1

Размещаем антенну в предназначенном месте (оконный проем, как в примере, стена или крыша дома и т.д.).

2

Подключаем разъем к телевизору и запускаем автоматический поиск каналов. Как видите, изображение на экране четкое, без помех.

Источник: https://youtu.be/3Azu6ILl-MI

Если вам понравилась наша статья, поставьте лайк 👍

✔️ Подписывайтесь на сайт, чтобы не пропустить ничего интересного!⚡

Больше фотографий и видеоконтента на сайте https://krrot.net

Способы изготовления DVB-T2 антенны для цифрового телевидения

Очень много людей делают антенны из обычного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В основном, особой популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.

Блок: 1/7 | Кол-во символов: 286
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Типы антенн для цифрового телевидения

Чтобы принимать сигналы цифрового телевидения, нужна хорошая антенна, способная принимать дециметровый сигнал. Подобные устройства отличаются от метровых небольшими размерами. Если рассматривать способ расположения устройств, то их можно разделить на три

• комнатные;
• уличные;
• гибридные.

Перед тем как отправиться за покупкой конструкции нужно определить, на какой удаленности от вашего дома находится вышка. Если она не далеко, а окна квартиры выходят как раз в ее сторону, то можно смело приобретать комнатный вариант.

На заметку! У каждого производителя подобных устройств существует несколько вариантов сборки, которые можно подобрать под конкретные параметры исходя из личных предпочтений.

Преимущества и недостатки всех видов

У всех видов антенн имеются как положительные характеристики, так и отрицательные, которые стоит изучить перед приобретением устройства.

Преимущества комнатных антенн:

• демократичная стоимость;
• простота подключения;
• небольшие габариты;
• с применением усилителя может подавать на приемник сигнал хорошего качества.

Недостатки комнатных антенн:

• под каждый канал придется искать индивидуальное местоположение;
• нестабильность изображения от частых перебоев в сигнале;
• невозможно настроить много каналов;
• чувствительность к посторонним факторам;
• если вышка находится далеко, то ее производительность сводится к нулю.

Этот вариант отлично подойдет на даче или в квартире только в том случае если передающая трансляцию вышка находится очень близко.

Комнатная антенна из коаксиального кабеля для усиления сигнала

Положительные факторы внешних устройств:

• возможность настроить все каналы одновременно;
• высокая надежность;
• принимает хороший сигнал и усиливает его при правильном расположении;
• стоит относительно недорого.

Минусы:

• имеет значительные габариты;
• нужно готовить мачту;
• не всегда в комплект входит телевизионный кабель;
• при установке на крышу требуется помощник.

Но, несмотря на данные недостатки, на дачах и в деревнях эти устройства остаются самыми популярными, так как отлично себя зарекомендовали.

Уличная антенна для ТВ в виде бабочки своими руками

Гибридные виды антенн имеют намного больше положительных сторон:

• отлично принимают сигнал на любой удаленности от передатчика;
• благодаря им можно настроить сразу все каналы, доступные в данной местности.

Из минусов можно назвать только сложность установки и достаточно высокую стоимость.

На данный момент многие домашние умельцы предпочитают изготавливать антенны для приема цифрового сигнала своими руками. Если подойти к этому процессу грамотно и применить немного усидчивости и терпения, то можно самостоятельно собрать конструкцию, которая ни чем не будет уступать покупному устройству.

Блок: 2/4 | Кол-во символов: 2681
Источник: https://meanders.ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami. shtml

Расчет

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Внимание! До окончания сборки и подключения проверка качества приема невозможна. Но если один из типов не подошел, значит, достаточно воспользоваться другой схемой и чертежами. В любом случае это лучше, чем платить деньги производителям, которые также не гарантируют отсутствие ряби, размытости видео, помех при воспроизведении.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
2. Выбрать тот передатчик, который производит волны максимальной длины.
3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2.

Практический пример

Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

1. 32 ТВК, 546 МГц.
2. 34 ТВК, 578 МГц.
3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

Блок: 3/5 | Кол-во символов: 3305
Источник: https://vodatyt.ru/moimi-rukami/tv-antenna.html

Первая антенна своими руками: штыревая

Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.
Берем кусок кабеля, защищаем его конец под штекер.

Одеваем и завинчиваем штекер.

Снимаем изоляцию с куска.

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.

Блок: 3/7 | Кол-во символов: 346
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

• слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
• дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Блок: 2/3 | Кол-во символов: 2208
Источник: https://ProDigTV.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

• расположение
• подключение.

Эти факторы взаимосвязаны и конфликтуют между собой:

• Можно изготовить домашнюю или уличную антенну своими руками. Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения).

  Также уличную цифровую антенну можно установить на крыше, что значительно улучшит качество принимаемого сигнала. Она должна быть направлена на ретранслятор цифрового телевидения.

• Для установки на улице, и тем более на крыше, требуется протяженный кабель. Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Блок: 4/6 | Кол-во символов: 1781
Источник: https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html

В заключение

Собрать антенну для приема цифрового вещания не сложно. В подборке описаны самые простые и недорогие устройства, которые может смонтировать любой домашний мастер за несколько минут. Но если нет желания заниматься данной работой, и есть средства, то всегда можно установить специальную спутниковую конструкцию, которая в любой ситуации будет работать без перебоев. Но стоит понимать, что за такое телевидение придется оплачивать абонентскую плату ежемесячно.

Блок: 4/4 | Кол-во символов: 469
Источник: https://meanders. ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami.shtml

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Блок: 3/6 | Кол-во символов: 3528
Источник: https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/

Трехэлементный или четырехэлементный волновой канал

Для классического типа «волновой» трехэлементной антенны характерно наличие следующих составляющих:

• директора, который имеет самую маленькую длину и направлен в сторону телевышки;
• вибратора прямоугольной формы;
• рефлектора.

Коэффициент усиления устройства – до 6 Дб. Антенна способна улавливать отраженный сигнал DVB-T2 от телецентра примерно в 5 км или в прямом видении до 30 км.

Не дающее большого усиления, такое устройство не подходит для дальних приемов обозначенных сигналов. Чтобы увеличить коэффициент усиления, нужно вооружить конструкцию еще десятью и более элементами. Делать самостоятельно такую антенну очень сложно. Оптимально иметь три или четыре элемента.

Алгоритм действий такой:

1. Необходимо запастись медным проводом либо трубкой от 0,2 до 0,5 см в диаметре. Рефлектор, директор и вибратор припаиваем к направляющей устройства.
2. Крепится конструкция на диэлектрический шест, находящийся рядом с кабелем. Согласование с ним антенны производится отрезком кабеля антенны – U-колена, сопротивлением волн 75 Ом. Длина его умножается на коэффициент укорочения, присущий марке используемого кабеля.
3. Вибратор антенны спаивается с двух сторон с центральными жилами U-колена. Последние таким же образом соединяются с экранами отводящего кабеля, а его центральная жила – с вибратором антенны.

Увеличить коэффициент усиления максимум на 2 Дб поможет добавление одного директора, что на выходе даст четырехэлементную антенну и увеличение зоны стабильного приема на несколько километров.

Процесс изготовления трехэлементной антенны «волновой канал» показан в этом видео:

Блок: 5/8 | Кол-во символов: 1611
Источник: https://GoGoSmart.ru/texnika/antenna/antenna-dlya-cifrovogo-tv-svoimi-rukami.html

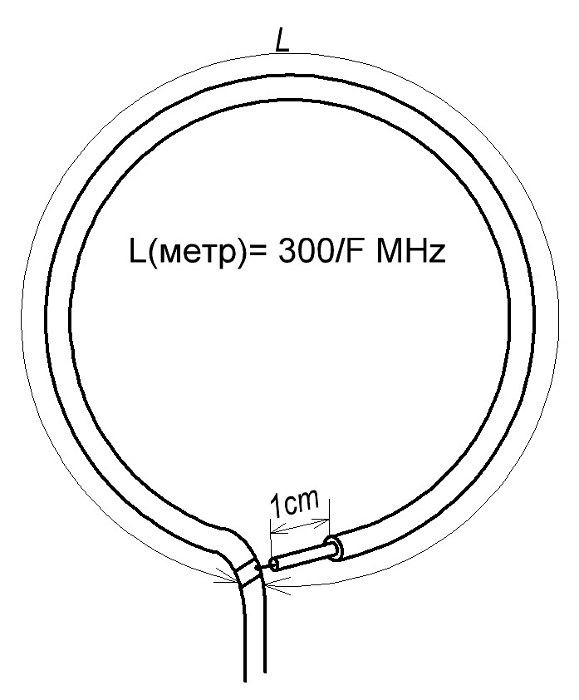

Третья антенна по типу второй: петличная

Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.

А соединение идет только центральной жилой без экрана.

Блок: 5/7 | Кол-во символов: 195
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Смотрите видео

Блок: 7/7 | Кол-во символов: 16
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Какую же антенну выбрать для цифрового телевидения?

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В итоге вот как расположились звезды:

Итак, вывод прост:

Блок: 6/7 | Кол-во символов: 190
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

1. https://meanders. ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami.shtml: использовано 2 блоков из 4, кол-во символов 3150 (19%)
2. https://vodatyt.ru/moimi-rukami/tv-antenna.html: использовано 1 блоков из 5, кол-во символов 3305 (20%)
3. https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html: использовано 1 блоков из 6, кол-во символов 1781 (11%)
4. https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/: использовано 1 блоков из 6, кол-во символов 3528 (21%)
5. https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html: использовано 5 блоков из 7, кол-во символов 1033 (6%)
6. https://GoGoSmart.ru/texnika/antenna/antenna-dlya-cifrovogo-tv-svoimi-rukami.html: использовано 1 блоков из 8, кол-во символов 1611 (10%)
7. https://ProDigTV.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami: использовано 1 блоков из 3, кол-во символов 2208 (13%)

ТВ-антенна своими руками: ДМВ, цифровая

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ. Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом читайте тут.

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

К определению параметров антенн

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Частотнонезависимая антенна с горизонтальной поляризацией

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание: есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Веерный вибратор для приема МВ ТВ

Пивная всеволновка

Антенны из пивных банок

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Синфазная решетка из пивных диполей

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

Конструкция логопериодической антенны

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна, поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Z-антенна МВ

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Народная ДМВ антенна

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

U-петля: УСС для АВК

• Р = 0,52Л.
• В = 0,49Л.
• Д1 = 0,46Л.
• Д2 = 0,44Л.
• Д3 = 0,43л.
• a = 0,18Л.
• b = 0,12Л.
• c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

АВК для цифрового ТВ

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Усилитель ТВ сигнала ДМВ

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

***

© 2012-2020 Вопрос-Ремонт.ру

что еще почитать:

6 способов сделать свою собственную антенну HDTV по доступной цене

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T). Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.

Причины сделать самодельную HDTV-антенну

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

На ум приходит несколько причин:

• Беспроводное телевидение дешевле, чем кабельное, и вам нужно отрезать шнур (но сначала рассмотрите эти подводные камни).
• Вы не можете позволить себе антенну заводского изготовления.
• Ваша антенна сломалась во время шторма, и вам нужно срочно заменить ее.
• Вам просто нравится делать свое собственное снаряжение.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов.Каждый из них имеет немного отличающийся дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет.Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Как только вы закончите, вы сможете принимать обычные телеканалы OTA.Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

1.Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!

Это будет зависеть от мощности сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L.Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это легкая часть.Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши. В видео YouTube LaneVids вешает кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна всего несколько дюймов в длину!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2.Карточка и фольга DIY TV Antenna

Эта версия DIY HDTV-антенны — немного более сложный вариант, она обойдется вам менее чем в 5 долларов.Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту ТВ-антенну своими руками.

Эта сборка требует:

• 4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
• 1 х лист алюминиевой фольги
• Этот шаблон для печати

Также вам понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя сумма в 5 долларов — это, вероятно, самый минимум.Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3.Самодельная антенна «Фрактал»

Визуально ошеломляющая антенна для приема HDTV, эта сборка, сделанная своими руками, вероятно, является самой эстетичной версией этого проекта.

Это требует:

• Лист алюминиевой фольги
• 1 х балун конвертер
• 2 коротких провода
• 1 лист прозрачного гибкого пластика

Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к листу фольги и вырезана.В свою очередь, их следует приклеить к каждой стороне пластикового листа, убедившись, что они выровнены.

Соедините балун с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции.и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.

4.Вешалка для одежды DIY TV Antenna

Наконец, вот один из наших собственных проектов антенн HDTV.Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной. Я построил это в 2015 году, и он до сих пор работает.

Ключевые компоненты этой сборки:

• Короткий отрезок дерева 3×1
• 8 металлических вешалок
• 2 одноразовых гриля для барбекю
• 18 винтов и 18 соответствующих шайб
• Какой-то провод

Стоит отметить, что этот вариант антенны сложнее других.

Как и положено более крупному и прочному проекту, на сборку потребуется больше времени, чем для других сборок.Однако после тестирования и установки вы сможете принимать надежное цифровое телевидение по воздуху.

На видео выше я тестирую его внизу, и сигнал достаточно хороший.Однако, если переместить его на крышу, результаты будут идеальными.

Прочтите наше руководство по антенне HDTV для получения полных инструкций.

5.Big Bertha: антенна для приема на большие расстояния своими руками

Построенная еще в 2009 году, эта самодельная антенна для цифрового телевидения продолжала использоваться по состоянию на 2018 год.Прочная и долговечная, «Большая Берта» тоже огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Большая Берта — это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке.Готовая сборка огромна, а результаты впечатляют.

Научитесь делать эту самодельную телевизионную антенну из мотыги, следуя подробному руководству.

6.ТВ антенна сверхдальнего радиуса действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как «сельская» осевая / спиральная «сверхдальнейшая антенна», она действительно огромна.Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя это более длинное видео, основные моменты собраны в начале.

Для этого проекта очень пригодятся длинный кусок дерева, много проволоки и круглая решетка для барбекю.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Сделай сам HDTV-антенны — просто и недорого

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн представляет собой сравнительно простую конструкцию.После того, как все сделано, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и на оптимальной высоте), должны быть получены хорошие телевизионные изображения.

Мы показали вам, как построить шесть проектов антенн своими руками:

1. Антенна с помощью скрепки
2. Карта и фольговая антенна
3. Фрактальная антенна
4. Антенна вешалки
5. Большая Берта
6. Самодельная телевизионная антенна сверхдальнего действия

Помните, что эти антенны предназначены для использования с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам понадобится его.К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в хитростях, связанных с технологиями DIY, попробуйте сначала сделать несколько простых исправлений, чтобы подготовиться, прежде чем продолжить.

Обнаружить спам-звонки непросто, особенно если это похоже на звонок с местного номера.

Читать далее

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Как выбрать антенну для DTT — DVB-T и DVB-T2

В настоящее время в Европе происходит изменение метода вещания цифрового наземного телевидения путем замены существующей системы DVB-T на более эффективный стандарт DVB-T2 . Хотя в большинстве случаев прием DVB-T2 не требует замены антенной решетки, используемой до сих пор для DVB-T, практика показывает, что во многих ситуациях необходима модернизация массива.В основном это связано с новым расположением и / или более низкой мощностью некоторых передатчиков DVB-T2. В таких случаях существующие или новые антенные системы должны быть подготовлены к новым условиям приема.

Итак, попробуем ответить на вопрос: какая антенна для DVB-T / T2?

Однозначно, конечно, ответить на этот вопрос нельзя. Полный успех в каждом случае должен быть гарантирован профессиональным установщиком, который, используя собственный опыт и подходящие измерительные инструменты, сможет выбрать оптимальное решение для данного места.Людям, покупающим антенны самостоятельно, следует хотя бы взглянуть на крыши близлежащих зданий и извлечь уроки из опыта жителей, которые уже принимают цифровое наземное телевидение.

Параметры антенны, необходимые для правильного приема цифрового вещания, зависят от нескольких ключевых факторов:

• расстояние (а) от передатчика (ов),
• мощность вещания передатчика (ов),
• высота передающей антенны (ей)
• направленность передающей антенны (ей),
• профиль местности (естественные и искусственные препятствия на линии между передающей антенной (ами) и приемной антенной решеткой),
• окружающая среда (открытое пространство, городская территория и т. д.).

Первые три фактора можно проверить с помощью специализированных услуг в Интернете. В этом примере мы будем искать подходящую антенну для приема вещания DVB-T, доступную в месте расположения нашей штаб-квартиры в Кракове.

Нажав на соответствующее место на карте, мы выбираем интересующую область:

Общий вид карты

С помощью ползунка слева мы можем уменьшить масштаб карты и установить положение точка приема:

Детальный вид — расположение площадки

После выбора места нажимаем нижнюю кнопку:

Посмотрим список передатчиков с мультиплексами в порядке от ближайшего к самому дальнему, относительно указанного местоположения.Кроме того, отдельные позиции в списке отмечены одним из трех цветов:

• зеленый — высокая вероятность стабильного приема;
• оранжевый — прием условный, стабильность не гарантируется;
• красный цвет — прием практически невозможен.

Сервис также информирует пользователя о том, что мощность передатчика и расстояние не являются единственными определяющими факторами хорошего приема (перевод):

Стабильный прием зависит от многих факторов, а не только от расстояния до передатчика и его мощность.Мы также должны учитывать профиль местности, высоту, на которой расположена передающая антенна, коэффициент усиления приемной антенны, чувствительность тюнера / приемника.

Для указанного местоположения, то есть штаб-квартиры DIPOL в Кракове, улица Цепловница 40, мы получаем следующий список передатчиков:

Список передатчиков для Кракова, улица Чепловница 40

На основании приведенного выше списка мы может найти два мультиплекса, которые должны приниматься без проблем, MUX3 (гл.48, 2 кВт) и MUX2 (канал 64, 63 кВт), транслируемые с передающей башни Хорагвица, расположенной всего в 10 км.

Мы также можем рассмотреть возможность приема из Рабки, Катовице, Тарнова, Вислы, Закопане, но только передатчик Wisla-Skrzyczne предоставляет MUX1 другой набор программ.

Приведенные ниже таблицы помогают найти оптимальную антенну на основе информации, полученной с таких сайтов. Они предназначены только для ознакомления — поскольку прием радиосигналов является результатом многих факторов, мы не можем дать кому-либо полную гарантию, что выбор антенны на их основе обеспечит безупречный прием в каждом месте на указанных расстояниях.

На основании информации, в нашем местоположении мы можем использовать некоторые из следующих антенн:

• для Choragwica (11 км, 2 кВт и 63 кВт) лучшим выбором является антенна A1911,
• , если мы пытаемся принимать MUX1 от передатчика Wisla-Skrzyczne (82 км, 10 кВт), лучше использовать одну из антенн A2670, A3710, A3380. Стоит отметить принципиальное отличие антенн A2670 и A3710. Усиление обеих антенн одинаковое, однако антенны ATX (A3710) более направленные.Если мы надеемся получить сигналы от нескольких передатчиков с использованием сигле-антенны, лучшим выбором будет антенна A2670 с более широким лучом.

Как правило, лучше избегать использования предусилителей для приема сигналов DVB-T / T2, если они не нужны. В основном это зависит от мощности передатчика и расстояния. В случае расстояния более 40 км и маломощного передатчика предусилитель может оказаться незаменимым. Окружающая среда также оказывает сильное влияние на уровень сигнала — плотные городские дома, леса и т. Д.Иногда антенна принимает отраженный сигнал (нет прямой видимости с передатчиком) — в этой ситуации также может потребоваться предусилитель.

Распространено мнение, что широкополосные ячеистые антенны не подходят для приема цифровых сигналов.Однако практика показывает, что эти антенны могут успешно использоваться для этой цели, и возможные проблемы обычно возникают не из-за их широкого луча, а из-за некачественных предусилителей, которые использовались некоторыми поставщиками (отсутствие экранирования, высокий коэффициент шума).

Итак, перед покупкой новой направленной антенны стоит проверить возможность приема сигналов DVB-T / T2. Могут быть случаи, когда смена антенны является обязательной, но, с другой стороны, эти антенны могут хорошо работать в густонаселенных городских районах, где из-за множественных отраженных сигналов будет трудно использовать очень направленные антенны.

Высокая мощность и относительно небольшое расстояние от передатчика не гарантируют правильного приема сигналов DVB-T. Решающим фактором может быть направленность передающей антенны. Пример — один мультиплекс транслируется с использованием направленной антенны в сторону города, а другой — с помощью всенаправленной антенны, чтобы покрыть всю территорию вокруг передатчика. Это причина частых проблем с приемом мультиплекса у жителей определенного района.

• определения местоположения большинства передатчиков DVB-T / T2 в Европе
• отображения их зон покрытия
• отображения профиля антенны местность между местом приема и выбранным передатчиком

Вид на домашнюю страницу сервиса dvbtmap.eu. Сайт имеет несколько языковых версий (хорватский, чешский, английский, немецкий, венгерский, польский).Опция «Карта покрытия» отображает теоретический уровень сигнала для выбранного передатчика из списка в правой части страницы.

Пример карт покрытия для передатчиков с всенаправленной антенной (MUX2) и направленной антенной (MUX3). Следует отметить, что в последнем случае многие места, оставшиеся в непосредственной близости от передатчика, не покрываются сигналом.В этих местах необходимо проверить возможность приема MUX3 от другого передатчика или даже с использованием отраженного сигнала.

Последнее, что можно проверить перед покупкой антенны, — это профиль местности между передатчиком и местом приема. Это особенно важно, когда мы хотим получить сигнал от удаленного передатчика. Даже если передатчик обеспечивает высокую мощность, некоторые препятствия, пересекающие прямую линию между передающей и приемной антеннами, могут прервать сигнал.В этом случае даже лучшую антенну покупать не имеет смысла — надо искать другие варианты.

Выбирая подходящий передатчик из списка и выбирая место приема на карте, мы получаем расстояние и профиль местности между точками. В расчете учитывается высота размещения передающей антенны на вышке.

Пример профиля местности — между передатчиком и приемником нет препятствий

Другой пример — препятствия между передатчиком и приемником могут блокировать любой прием

Антенна для наземных эфирных сигналов

Хорошая антенна может иметь большое значение для улучшения приема наземных эфирных (OTA) цифровых телевизионных сигналов, особенно для внутреннего приема. Это потому, что правильный выбор антенны может усилить ваш сигнал.

Антенны широко доступны в магазинах по цене от 10 до 50 евро. При покупке постарайтесь согласовать длину волны или принимаемые частоты, а также сопротивление антенной системы. Часто антенна Если вы используете (d) для приема аналогового телевидения, то это подойдет, если цифровое наземное телевидение в вашем регионе заменило аналоговое телевидение на тех же или аналогичных частотах, на тех же передатчиках (часто так).

Создайте свою антенну

Диполь

Гораздо веселее, а может быть, даже лучше построить собственную антенну, следуя одному из следующих опробованных и проверенные конструкции.

Самой простой формой является дипольная антенна на полуволны . Удивительно простой (и дешевый!) Способ сделать его — это следующим образом. Это действительно работает (возможно, лучше для цифрового наземного телевидения, чем для аналогового TV), и это, вероятно, все, что вам нужно.

• возьмите коаксиальный кабель (например, телевизионный или спутниковый) без разъема на одном конце (и стандартного разъема на другом)
• снимите внешнюю оболочку с последних 12,5 см (фактически одна четверть длины волны, см. Ниже) конца без соединителя
• потяните оголенный экран из металлической оплетки (и / или экран из металлической фольги) вниз и назад по и вокруг (или на) оставшегося неповрежденного кабеля, удлиняя его также до 12.5см и приклеиваем на место

Вот и все! Теперь у вас есть дипольная антенна: геометрия такая же, как у классической конструкции Генриха Герца (1886 г.). Две части — это (1) последние 12,5 см коаксиального соединителя с сердечником внутри диэлектрика и (2) экран, который вы только что приклеили за ним, с (экранированным) центральным соединительным кабелем, начинающимся в точке пересечения (1) и (2). Вместе две части образуют антенну 2 * 12,5 = 25 см (половина длины волны) и соединяются к ресиверу (на вашем телевизоре или ПК) с разъемом на другом конце.Найдите способ (лента на окне / столе, тонкая неметаллические трубки), чтобы антенна прямая (не спиральная) и ориентирована в том же направлении, что и поляризация сигнала (т.е. горизонтально для H-поляризации и вертикально для V-поляризации). Для горизонтальной поляризации поэкспериментируйте с вращением вокруг по вертикальной оси, пока вы не получите наилучший сигнал, сохраняя ее в горизонтальном положении. (Или, если у вас есть прямая видимость, выясните, где находится антенна передатчика, и сориентируйте ее поперек этого направления). По возможности поместите его в недоступном для людей месте и от источников электрических помех.

Резонансная частота антенны размером 2 * 12,5 см составляет около 600 МГц, но она также улавливает и близкие к ней частоты, хотя и не очень широкий диапазон. Вычислите точную четверть длины волны для сигнала, который вы хотите получить, в метрах = 0,25 * (скорость света в метрах в секунду / частота в Гц) = 0,25 * (300 / частота в МГц). Полосы частот UHF TV перечислены здесь http://en.wikipedia.org/wiki/Uhf, или вы можете получить точную частоту из телеведущий.

Пользователи ноутбуков оценят, что она такая же портативная, как и мини-антенна, которая поставляется с USB-портами DVB-T, и, наверное, лучше.Приклейте его липкой лентой к столу или окну, чтобы при необходимости удерживать.

Имеется описание на немецком языке. Нет необходимости удалите диэлектрик, как предложено там — оставьте его включенным для большей механической поддержки сердечника. Он подвергается воздействию радиоволн, потому что вы сняли экранирование.

Более сложной, но и более чувствительной конструкцией является логопериодическая конструкция антенны. Он должен быть направлен на источник (поскольку большее усиление означает меньшую направленность), а боковые полосы должны располагаться горизонтально или вертикально, чтобы соответствовать поляризации передатчика.Этот тип антенны может улавливать широкий частотный диапазон, при этом самая низкая частота составляет примерно половину самой высокой частоты.

Двухъядерный

Еще одна интересная конструкция антенны — двойная четверка. Эта конструкция менее подвержена помехам и имеет более высокое усиление, чем простой диполь. Есть очень хорошая немецкая статья о том, как построить такую ​​антенну из металлолома (или менее чем за 5 евро, если у вас дома нет такого материала).

Перевод Google ужасен, но его должно быть достаточно, чтобы дать вам представление.Будьте осторожны с дюймами / см, хотя иногда единицы переводят без исправления чисел.

См. Также

Простая антенна для цифрового телевидения DVB-T2 своими руками. Цифровая антенна своими руками

Цифровое кодирование телевизионного сигнала. Позволяет доставлять его на приемник, сводя к минимуму любые потери. Телевизору для поддержки технологии нужна антенна для DVB-T2. Сделать такое устройство своими руками намного дешевле, чем покупать готовое, заплатив за него около 3 тысяч рублей.Основное цифровое телевидение вытесняет все аналогичные типы передачи сигналов, предлагая при этом высококачественное вещание и разнообразие каналов.

Изменения в эфире

Сделать антенну для лампового телевизора старого образца считалось престижным и показало уровень мастерства, в современном мире интерес к самодельным устройствам не угасает, и многие делают необходимые антенны DVB-T2 со своими собственными руками. Производители промышленного оборудования адаптируются к изменившимся условиям приема в том смысле, что они подключают современную электронику к стандартным известным конструкциям, не обращая внимания на то, что основным условием работы антенны является ее взаимодействие с эфирным.

В последние годы почти все вещание происходит в диапазоне DVB-T2, что снижает стоимость и упрощает с экономической точки зрения антенный фидер передающих станций. Для периодического обслуживания требуется менее квалифицированный персонал, его работа становится менее вредной и опасной.

Передатчики телевещания охватывают сигналами все крупные и малые города, поэтому ловить волны от необслуживаемых маломощных станций в глухой местности становится актуальным, если для приема DVB-T2 установлена ​​антенна, сделанная своими руками подруги.

В связи с расширением строительства железобетонных зданий существенно изменились условия распространения сигналов в населенных пунктах. Многоэтажные дома с металлическим каркасом представляют собой своеобразные зеркала, многократно отражающие волны вплоть до полного затухания.

В современном эфире транслируются многие телеканалы. Цифровой сигнал отличается от остального тем, что он либо есть, либо его нет, среднее положение не дано. Другие системы передачи отличаются тем, что каналы по-разному воспринимают помехи, из-за чего качество их трансляции снижается, иногда изображение может просто пропадать.Антенна для DVB-T2, сделанная своими руками, позволит принимать одинаковый сигнал для всех каналов, которые показывают одинаковую качественную картинку.

Сигнал цифрового вещания отличается тем, что в нем нет помех, если он на половину децибел превышает шум, то осуществляется хороший прием. На исчезновение сигнала влияет несоответствие кабеля или искажение фазы на любом участке передачи от камеры к тюнеру, при этом изображение может рассыпаться на мелкие части даже при сильном сигнале.

Основные особенности изготовления антенны

Перед DVB-T2 своими руками следует изучить принцип ее действия.

Для захвата цифрового сигнала вам нужно очень легко спроектировать даже из простого кабеля, производящего правильные вычисления.

Теория гласит, что цифровые сигналы легко транслируются в дециметровом диапазоне и могут быть приняты любым типом антенн, но на самом деле это не всегда возможно.

Сделать телевизионную антенну можно самостоятельно с минимальными затратами и без помощи посторонних, но следует помнить, что получившееся устройство по качеству приема уступает профессиональным приборам.

Требования к антеннам

Новые условия вещания, распространения и приема в эфире изменили основные требования, которым телевизионные антенны должны соответствовать своими руками. DVB-T2 отменил ранее значимые коэффициенты направленности и защиты. В современных устройствах они не имеют значения, так как эфир загрязнен, и бороться с ним можно даже небольшими проникающими помехами с помощью электронных инструментов. При этом немаловажную роль играет коэффициент собственного усиления антенны (КУ).

Антенна, хорошо пропускающая эфир, имеет источник питания для принимаемого сигнала, что позволяет электронике отсеивать его от помех и шумов. Современная антенна для DVB-T2, сделанная своими руками, естественным образом сохраняет электрические показатели, а с помощью инженерных приемов не адаптируется к допустимым параметрам. Согласован на весь рабочий диапазон частот без использования устройств симметризации.

Характеристики амплитуды и частоты антенны

Антенна сделана более плавной, фазовые искажения возникают из-за резкого характера и отказов.Одночастотные антенны растягиваются в приемлемом отношении шума к сигналу, что позволяет им принимать до 40 каналов. Но в них дополнительно устанавливаются координационные усилители, которые поглощают волны или искажают индикаторы фазы.

Самая эффективная цифровая антенна DVB-T2 изготавливается вручную:

• часто зависимая — с низкими показателями, но дешевая и простая в изготовлении, рассчитана в короткие сроки, предназначена для приема в относительно чистом воздухе при небольшое расстояние от передающей станции;
• Периодический диапазон, захватывающий все волны в просторном, идеально сортирующий их, отличается простой конструкцией, отлично работает в паре со фредером на всей длине приема.

Если говорить о конструкции, то самая простая антенна DVB-T2 сделана своими руками в восьмерке, польском и квадратном вариантах.

Антенна типа «восьмерка»

Относится к легко сконструированным устройствам, выполненным по типу стандартной восьмерки, в которой удален отражатель. Идеальный материал — это алюминиевая полоса, уголок, камера, шина, применяется другой профиль. Верхний размер 140 мм, длина боковой части 130 мм, но эти размеры даны для ориентира, при изготовлении не следует выдерживать их точно с точностью до миллиметра.

Для начала отрезаем проводом длиной 112 см, начинаем загибать первую часть длиной 140 мм, из которых 130 мм идет на антенну, а 10 мм остается на шлейф . Следующие две части сгибаем поровну на длину 140 мм, следующие две — 130 мм, следующую пару 140 мм, затем еще 140 мм, затем 130 мм и делаем вторую петлю. Компаунды предварительно очищаются, соединяются и припаиваются, они являются контактами для крепления жил кабеля.

Очистка кабеля и вилки производится с помощью скальпеля и надфила.После пайки соединение герметизируется и скрепляется клеем от горячего пистолета. Если говорить о заглушке, то клей заливается в клеевое соединение, затем полость заглушки, потом удаляются излишки. Шутка идет так быстро, что клеевой массы не возникает. Получается вечная прочная и упругая связь. Для контакта концов кабеля зачищаем со стороны вилки на 1 см, со стороны антенны — на 2 см.

Комнатная цифровая DVB-T2 антенна своими руками при подключении пайкой также заклеивается клеем, где в местах соприкосновения рекомендуется устанавливать жесткий каркас под размер стыка.Если прибор делается для себя и будет жестко фиксироваться в процессе эксплуатации, и вам не понадобится перенос, то и каркаса нет. Устройство этого типа легко улавливает цифровые сигналы на прямой видимости телебашни на расстоянии до 10 км при внешней установке.

Использование «польской» антенны

Польская антенна получила свое название во времена бывшего союза как надежное устройство для приема сигналов советского телевидения, а также каналов дециметрового диапазона.Прием цифрового вещания на нем практически не осуществляется из-за небольшого КПД. Некоторые любители пытаются довести дизайн до идеала за счет укорочения длинных дециметровых усов и удаления отражателя. Такое изменение в некоторых случаях позволяет скорректировать изображение в цифровом формате, но говорить о гарантированном получении достоверного результата невозможно. Говоря о польских устройствах, можно отметить качественную работу усилителя, который качественно работает с цифровым сигналом.

Тип антенны «Квадрат»

Такая комнатная антенна DVB-T2, своими руками представляет собой модифицированную копию стандартной конструкции, известной как «Три квадрата», в которой шесть компонентов и согласующий трансформатор. при условии.Самодельная антенна этого типа уверенно справляется с приемом телеканалов цифрового формата на расстоянии до 10 км по прямой, на большие расстояния требуется усилитель сигнала.

Конструкция антенны проста в исполнении. Основной конструктивный элемент состоит из алюминиевой проволоки круглого сечения и одножильных. Проволоку согните так, чтобы получилось шесть квадратов и сделайте совпадение, что это трансформатор высокой частоты, чтобы совместить сигнальный кабель и антенну DVB-T2 с усилителем.Сделайте своими руками переключение проводов на точки, переставьте их проволокой из меди и луд паяльником.

Кабель к антенне крепится специальными зажимами или обычной изолентой. Крепление кабеля осуществляется с опорой на опору, с помощью деревянного бруска или другого материала. При установке в помещении или вне конструкции главным условием является точная установка на телебашню. Это делается с помощью навигатора, если нет прямой видимости, направление указывается с эффектом выдачи мощного сигнала.

Антенное устройство из пивных банок

Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.

С помощью толстого шитья или отвертки проделайте аккуратные отверстия в горлышках каждой из двух банок, затем вкрутите в них винты. Концы кабелей освобождаются от оплетки, медные провода очищаются ножом от лака, соединяются под шляпки саморезов. Получившееся соединение припаять очень хорошо, но не обязательно.

Цифровая антенна DVB-T2 практически сделана, остается на подготовленной рейке или трубе, чтобы закрепить банки так, чтобы между ними оставалось расстояние 7,5 см. Второй конец кабеля снабжен штатной вилкой, подключаемой к приемнику, устройство устанавливается в месте наилучшей фиксации сигнала. Размещение такого типа устройства на улице требует надежной защиты от непогоды. Делается это любым водонепроницаемым материалом, часто бывают пластиковые бутылки. Большой размер. Антенна принимает до 15 каналов спутникового телевидения и цифрового вещания.

Использование инструментов и усиления

На определенном расстоянии от телебашни антенна способна воспринимать сигналы без установки дополнительных усиливающих инструментов. Для приема сигнала с большего расстояния зарезервированы усилители волн с раздельным питанием. Устройство расположено рядом с тюнером, для его изготовления дополнительно изготовлено переговорное устройство: потенциометр

• для регулировки усиления;
• стандартные дроссельные заслонки L4 и L3;
• катушки L2 и L1 намотаны по размеру из справочника;
• металлический экран для разделения цепей на выходе из схемы устройства.

Усилители ставить не дальше 3-х метров от места установки антенны DVB-T2 от кабеля, полученное питание от собственного блока. При установке антенны недалеко от радиовещательной вышки не рекомендуется дополнительно использовать усилитель, так как мощный сигнал ухудшает изображение и имеет лишнее по всей конструкции. Рекомендуемая длина кабеля — три метра, больший провод приведет к разбалансировке симметризатора.

Применение симметризатора

Это устройство необходимо для любого типа антенны, при этом не исполняя ролей, изготовленных на заводе или в умельце умельца.Антенна для DVB-T2, сделанная своими руками, дает хорошее качество изображения при подключении к тюнеру. Если длина кабеля больше 10 м, то при установке конструкции возникают несоответствия сопротивления внешнего пространства и кабеля. В этом случае необходимо использовать симметризатор в комплексном антенном решении, что значительно улучшает качество изображения на экране.

Прокладка кабеля и установка антенны

Главное правило — установка антенны на высоту.Если это невозможно сделать в помещении, нужно сделать устройство на внешней стене. Для установки антенны в частном строении операторы цифрового вещания рассчитывают высоту устройства 10 м. Если антенна расположена на первом этаже дома, то здесь присутствует ряд металлоконструкций, объекты промышленности вызывают усиление приема.

При размещении антенны под навесом или крышей дома обращайте внимание на материал крыши — он не должен содержать в составе металлизированного покрытия или напыления.Металлочерепица, профнастил, железо или фольгированный утеплитель создают значительные помехи для приема сигналов цифрового телевидения.

Для высоко расположенных приемных антенн на металлической мачте или штыре предусмотрен стальной стержень размером не менее одного метра, к которому подключается заземляющий провод. Устройство, расположенное на крыше, входит в общую систему заземления дома.

Кабель не выводится через дымоходные и вентиляционные каналы, не навешивается на существующие электрические провода, даже если они выглядят более чем надежно.Отверстия в стенах ставят с уклоном, чтобы влага с улицы не регистрировала внутреннюю часть помещения, используйте поступающие в продажу специальные заглушки. Если антенна идеальная и правильная, берите кабель и розетку качественно, так как после окончательной отделки стен сложно переделать кабель в стене и заменить его на более надежный.

Соблюдение правил техники безопасности для антенны

Перед установкой или регулировкой уже смонтированной антенны на высоте убедитесь, что это действие безопасно:

• не забирайтесь на плохо закрепленные и шаткие конструкции, если работы на высоте связаны с опасностью, обязательно наденьте монтажный пояс и закрепите его на неподвижной части строительной конструкции;
• нельзя удерживать конец помощнику, не закрепив его заранее, при падении подвязка не будет удерживать вес тела в руках; №
• Запрещается самостоятельно подниматься на высоту, при обледенении конструкций, ходить по старой кровле, наступать на соединительные швы;
• Запрещается устанавливать антенну в дождь и туман.

В заключение следует сказать, что сделать самостоятельно принимающее устройство для просмотра цифрового телевидения достаточно просто. DVB-T2 — антенна, сделанная своими руками, — по качеству (при соблюдении правильной технологии) практически не уступает магазинным аналогам. Стоимость материалов позволит сэкономить приличную сумму денег, что для некоторых важно.

Телевизионная антенна — когда возникает необходимость выбора, многие затрудняются приобрести для приема бесплатное цифровое телевидение на прием.Многие по этой причине покупаются на рекламные уловки и велика вероятность приобрести неважную антенну за большие деньги.

Здравствуйте дорогие читатели! На связи с этим блогом, Виталий! В своей предыдущей статье на эту тему я говорил об антенне, известной как «ключ к цифровому телевидению», и читатели этой заметки очень часто спрашивают, как выбрать, какую антенну выбрать?

Чтобы один раз ответить на большинство подобных вопросов, было решено написать еще одну статью, в которой будет подборка рекомендованных мной и другими специалистами антенн.А также некоторые пояснения и рекомендации. Пожалуйста, прочтите их внимательно, возможно, это снимет некоторые из ваших вопросов.

П.С. В статье приведены названия антенн, но учтите, что у разных производителей Они могут отличаться. Это означает, что антенны схожего типа и характеристик могут называться Locus, Delta, Meridian, Ether и т. Д. Поэтому ориентироваться по названиям необязательно, посмотрите на внешний вид!

Все изображения в статье будут пронумерованы, но это только для того, что я могу легко указать рекомендуемые антенны, если вы спрашиваете о дальнейших действиях.В этой нумерации нет оценок! Только для удобства. Так! Идти!

Быстрая навигация по артикулу
